Model JNC1412 CNC Metal Çaplama İşaretleme ve Kırpma Makinesi 1800KN Kesme Gücü

Model JNC1412 CNC Açı Metal Delme İşaretleme ve Kesme Makinesi 1800KN Kesme Kuvveti


Uygulanabilir Endüstri:

Bu makine, açılı çelik delme, markalama ve kesme işlemlerini gerçekleştirmek için geliştirilmiş, amaca yönelik olarak tasarlanmış özel bir cihazdır. Açılı çelik kule endüstrisinin temel işleme gereksinimlerini karşılamak üzere özel olarak tasarlanmış olup, kule imalatında kritik olan açılı çelik bileşenlerin hassas ve verimli şekilde işlenmesini sağlar.

Özellikler:

Ürün Bileşimi:

Bu ekipman öncelikle enine taşıma sistemi, döner yükleme mekanizması, besleme konveyörü, CNC besleme taşıyıcısı, delme ünitesi, markalama ünitesi, kesme ünitesi ve boşaltma konveyörünün yanı sıra hidrolik, elektrik ve pnömatik sistemler ve diğer yardımcı bileşenlerden oluşur.


Ürün Özellikleri:

1. Sistem, yüksek üretim verimliliği ve tutarlı işleme doğruluğu sağlayan, servo tahrikli beslemeyle birleştirilmiş CNC teknolojisini benimser. Tüm kritik hidrolik, pnömatik ve elektrikli bileşenler uluslararası tanınmış markalardan temin edilmektedir.

2. Her iki taraf da üç farklı zımba çapını barındırabilen üç set zımba ve kalıp düzeneğiyle donatılmıştır. PLC kontrolü altında, üç kalıp grubu delme veri konumunu ayarlamak için senkronize olarak hareket edebilir.

3. Endüstriyel bilgisayar, grafiksel iş parçası ekranını desteklerken sezgisel ve operatör dostu kontrol sağlayan iki dilli Çince-İngilizce bir arayüze sahiptir. Programlama basitleştirilmiştir ve sistem, yerleştirme veya lofting yazılımı tarafından oluşturulan verileri doğrudan içe aktarabilir. Programlama sırasında yalnızca iş parçası boyutları, delik çapı, referans noktası ve üretim miktarı gibi parametreler gereklidir.

4. CNC besleme taşıyıcısı bir servo motor tarafından tahrik edilir ve konumsal geri bildirim bir fotoelektrik kodlayıcı tarafından sağlanır. Yüksek konumlandırma doğruluğu ve istikrarlı besleme performansı sağlamak için kapalı döngü kontrol sistemi uygulanır.

5. Markalama, delme ve kesme işlemleri tamamen otomatiktir. Tamamlanan köşebent çelik bileşenler, pnömatik bir devir cihazı aracılığıyla otomatik olarak boşaltılabilir ve bu da manuel işçilik gereksinimlerini önemli ölçüde azaltır.

6. Kontrol sistemi endüstriyel bir ana bilgisayar, CNC kontrol cihazı, servo sürücü sistemi, PLC ünitesi ve harici algılama cihazlarından oluşur. İşlem, iş parçası parametrelerinin girilmesiyle kolayca başlatılır. Ayrıca işleme programları iş parçası kimlik numaralarına göre saklanabilir, seçilebilir, görüntülenebilir ve iletilebilir.

7. Markalama ünitesi, mükemmel sağlamlık ve yapısal stabilite sağlayan, tamamen kapalı bir çerçeve yapısını benimser. Markalama kafasına dört set karakter düzeneği monte edilmiştir ve program kontrolü aracılığıyla seçilebilir. İşaretleme referans konumu serbestçe tanımlanabilir. Delme, markalama ve kesme silindirleri artırılmış kapasiteyle tasarlanmıştır; CNC taşıyıcı daha yüksek sağlamlık için yükseltildi; ve kenetleme sistemi güçlendirilmiş yapısal dayanıklılığa sahiptir.

Açılı çelik kule endüstrisindeki standart spesifikasyonları ve tipik işleme uygulamalarını kapsayan bu örnek iş parçaları, kullanıcıların işleme doğruluğunu, işleme kalitesini ve üretim işçiliğini doğrudan değerlendirmesine olanak tanır. Ekipman performansını ve belirli üretim gereksinimlerine uygunluğunu değerlendirmek için pratik bir referans görevi görürler.

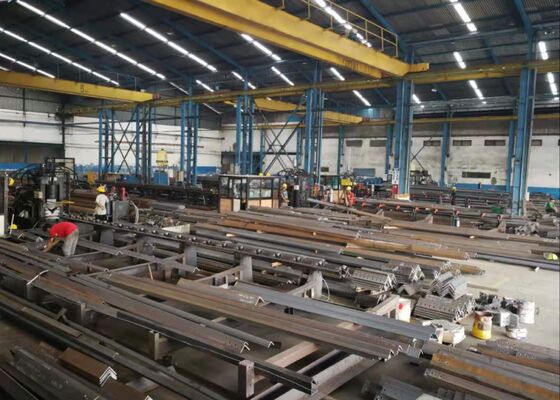

Kulelerin şiddetli hava koşullarına ve ağır yapısal yüklere dayanması gereken ultra yüksek gerilim (UHV) iletim hattı inşaatında bu ekipman, kulelerin ana yapısal çerçevesini oluşturan köşebent çelik bileşenlerin işlenmesinde önemli bir rol oynar. Kule gövdelerinde, çapraz kollarda ve diğer kritik yapısal parçalarda kullanılan açılı çelik üzerinde delme ve zımbalama işlemlerini verimli bir şekilde gerçekleştirerek hassas boyut kontrolü ve güvenilir bağlantı mukavemeti sağlar, böylece iletim kulelerinin genel yapısal stabilitesini ve güvenliğini korur.
