İnşaat Araçları Kullanılmış CNC Kamyonet Plaka Kiriş Delme Sac İşleme Hattı
Ürün Tanıtımı:

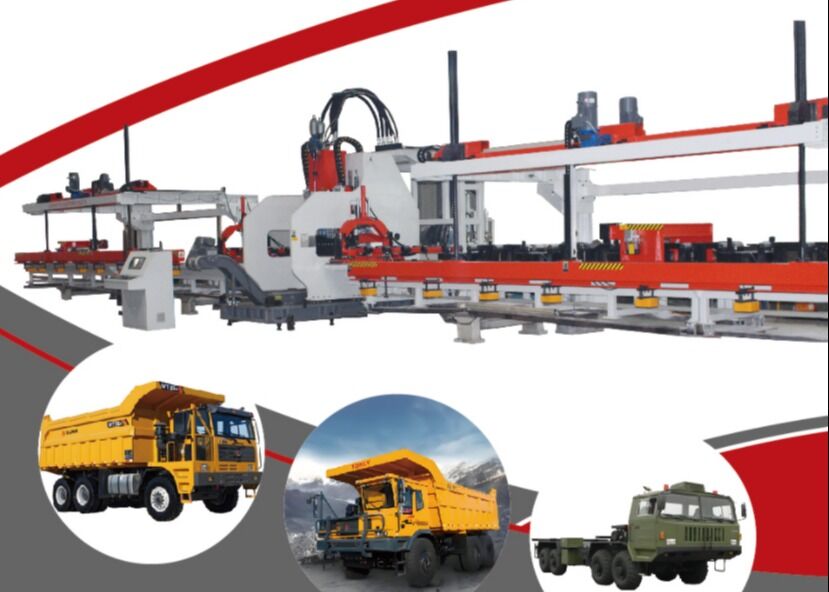

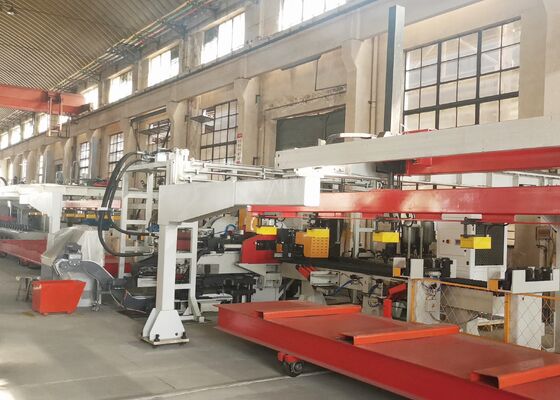

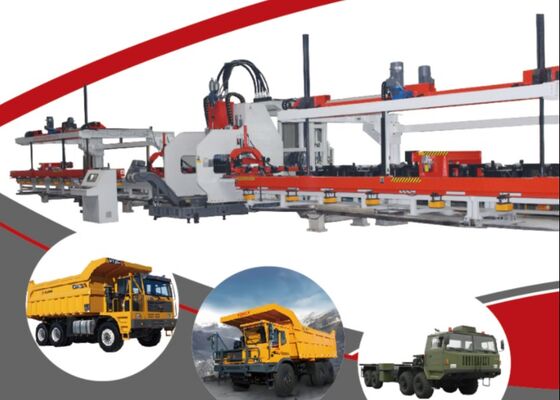

Şirketimiz, yüksek mukavemetli otomotiv uzunlamasına kirişlerinin hassas şekilde delinmesi için özel olarak tasarlanmış, gelişmiş, yüksek performanslı bir otomatik sac işleme hattını bağımsız olarak tasarlamış ve geliştirmiştir. Sistem, madencilik kamyonlarında, inşaat araçlarında ve diğer ağır hizmet taşıma ekipmanlarında yaygın olarak kullanılan ekstra geniş ve ağır ölçülü uzunlamasına kirişlerin işlenmesi için optimize edilmiştir.
Ana teknik parametreler:
| HAYIR. |
İsim |
Değer |
| 1 |
Nominal kuvvet |
1200KN |
| 2 |
İşleme plakası boyutu ve aralığı |
| 3 |
Uzunluk |
4000~8000mm |
| Genişlik |
200~550mm |
| Kalınlık |
3~6mm |
| Gelen sac malzemeyi orak bükme |
≤7mm/10m |
| X ekseni sayfa düzgünsüzlüğü |
≤10mm/1000mm ,≤20mm/8000mm |
| Y ekseni sayfa düzgünsüzlüğü |
5 mm |
| Sac çarpıtma |
≤50mm |
| Sac malzemenin mekanik özellikleri |
σb=510~850N/mm2 |
| 4 |
Maks. Delme çapı |
φ60mm |
| 5 |
Modül sayısı |
25 |
| 6 |
Maks. hız |
| X ekseni |
Maks=50m/dak |
| Y ekseni |
Maks=30m/dak |
| 7 |
İşleme doğruluğu |
| X ekseni |
±0,25/600mm ,±0,50 / 3000mm,±0,7 / 8000 mm |
| Y ekseni |
±0,2 mm / 600 mm |
| 8 |
İşleme yöntemi |
Filtrasyon |
| 9 |
Referans |
X ekseni plakanın uzunluğu boyuncadır ve deliğin X koordinatı plakanın ucunu temel alır; Y ekseni plakanın genişliğidir ve referans merkez çizgisidir.
|
| 11 |
Çalışma modu |
Manuel, otomatik |
Ürün Özellikleri
1. Kontrol sistemi, 828D CNC platformu ve servo tahrikli besleme teknolojisi ile entegre olup, tüm üretim süreci boyunca tutarlı işleme doğruluğunu korurken olağanüstü üretim verimliliği sağlar.
2. Besleme destek silindiri sistemine servo kontrollü bir otomatik merkezleme cihazı dahil edilmiştir; bu cihaz, farklı kesit konfigürasyonlarına sahip iş parçalarının verimli bir şekilde işlenmesini sağlar ve 0 ila 200 mm arasında değişen yükseklik değişikliklerine uyum sağlar.
3. Ekipman, çeşitli çaplarda 25'e kadar delme kalıbını barındıracak şekilde tasarlanmıştır ve kalıp kurulumu ve değiştirilmesi rahat, verimli ve kullanıcı dostudur.
4. Malzeme yükleme, delme ve boşaltma işlemleri tamamen otomatik olup, genel üretim verimliliğini artırırken manuel işçilik gereksinimlerini önemli ölçüde azaltır.
5. Hurda malzemeler otomatik olarak boşaltılıp toplanır, böylece sürekli çalışma sağlanır ve temiz ve düzenli bir üretim ortamı sağlanır.
6. Akıllı programlama yazılımı, çeşitli CAD sistemleri tarafından oluşturulan AUTOCAD ve DXF dosyalarından çizimlerin doğrudan içe aktarılmasını destekler. Sezgisel bir insan-makine arayüzü ile birleştirildiğinde, işleme programlarının otomatik olarak oluşturulmasına olanak tanır, programlama süresini azaltır ve operasyonel hata riskini en aza indirir.

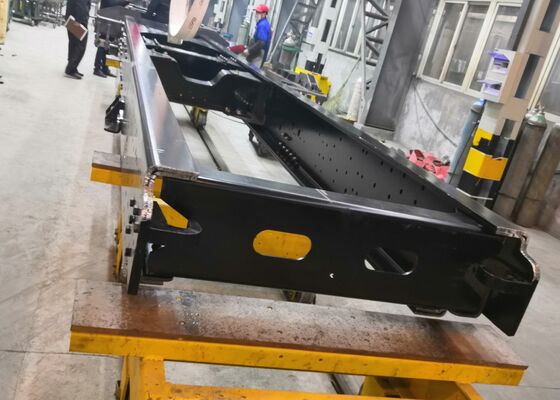

Sergilenen sergiler, madencilik kamyonlarında ve özel araçlarda yaygın olarak kullanılan bir dizi spesifikasyonu kapsayan, bu üretim hattı tarafından üretilen bitmiş uzunlamasına kiriş numunelerinin temsili bir seçimini içermektedir. Bu numuneler delik konumlandırmanın doğruluğunu, delinmiş yüzeylerin kalitesini ve bileşenlerin yapısal tutarlılığını açıkça göstererek müşterilere ve denetim personeline ekipmanın işleme performansının doğrudan görsel değerlendirmesini sağlar.
Bu makine, otomotiv imalat endüstrisinde kullanılan düz uzunlamasına kirişlerde delme işlemleri için geliştirilmiş, uzmanlaşmış ve teknolojik açıdan gelişmiş bir çözümdür. Kritik yük taşıyan araç bileşenlerinin montaj ve yapısal gereksinimlerini karşılamak için hassas delik oluşumu ve boyutsal doğruluk sağlayarak öncelikle kamyonlara, ağır hizmet araçlarına ve özel taşıma ekipmanlarına yönelik şasi kirişlerinin üretiminde uygulanır.
