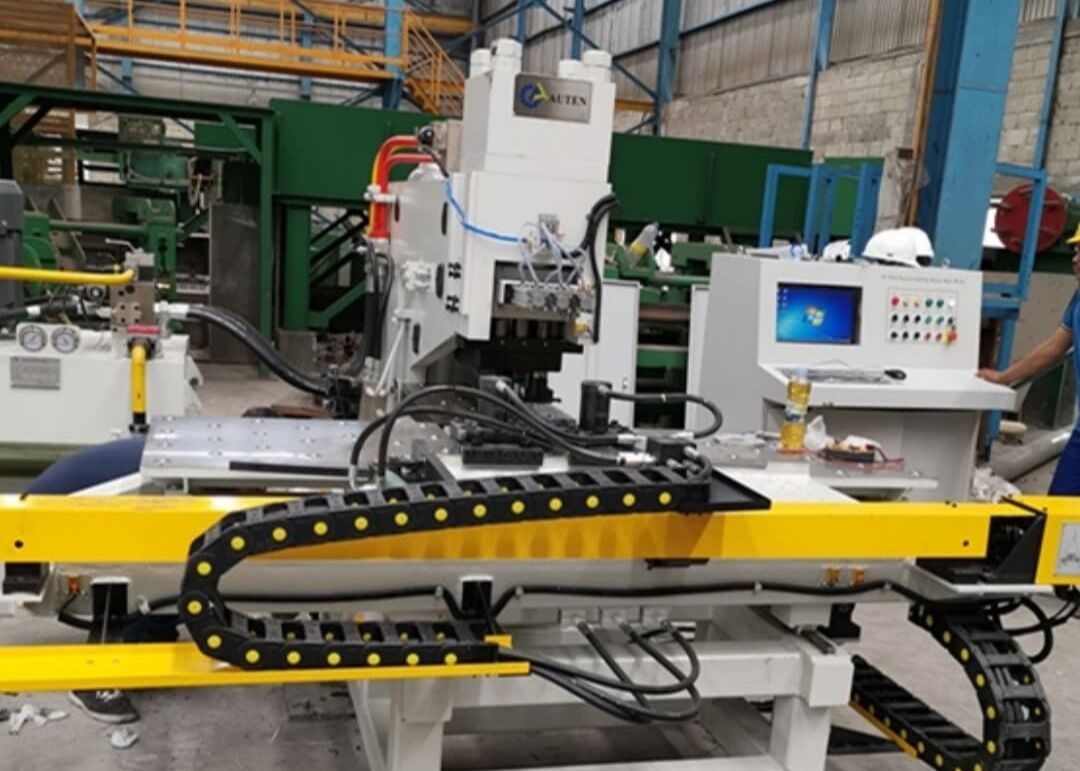

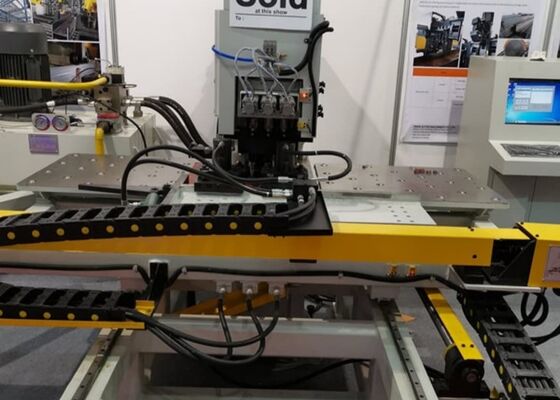

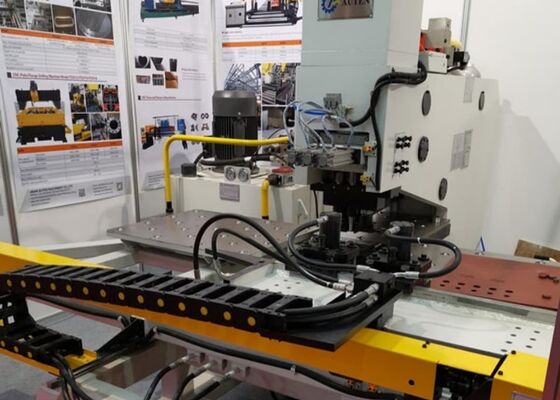

Model BNC100 Cnc Köprü Çelik Yapısı Endüstrileri için Bağlantı Plakası Punçlama Makinesi
Uygulanabilir endüstri:
Köprü, açı çelik ve çelik yapı endüstrilerinde yaygın olarak kullanılan bağlantı plakalarında yüksek verimlilikte delik açmak için kullanılan makine.
Özellikler:
| Model |
BNC100 |
| İş parçasının en büyük boyutu (mm) |
1500*800 |
| En fazla delme çapı (mm) |
Φ26 |
| En fazla delme çapı (mm) |
/ |
| Borma yuvasının konperasyonu |
/ |
| Plaka kalınlığı (mm) |
Darbe |
5- Evet.25 (Q235) |
| Borlama |
/ |
| Çakma kuvveti (kN) |
1000/1200 |
| İşaretleme gücü (kN) |
800/1200 |
| Delik ve levha kenarları arasındaki min. mesafe (mm) |
Darbe |
25 |
| Borlama |
/ |
| Karakter boyutu ((mm) |
14*10*19 |
| Karakterlerin sayısı |
12 |
| Öldürme istasyonları |
3 |
| Boğma besleme hızı (mm/dakika) |
/ |
| Borma yuvasının yürüyüşü ((mm) |
/ |
| Borma yuvasının dönme hızı ((r/min) |
/ |
| Programlama modu |
Komut programlaması, Otomatik CAD çizim veya düzen yazılımı |
| Toplam boyutlar L*W*H (m) |
3.2*3*1.9 |
Yapı Özellikleri:
1Makine çerçevesi, olağanüstü yapısal sertlik sağlayan ve verimli malzeme işleme ve işleme için geniş bir çalışma kablosu sağlayan C çerçeveli kaynaklı çelik levha yapısını benimser.
2Ekipman, özel bir işaretleme istasyonu da dahil olmak üzere üç işleme istasyonu ile yapılandırılmıştır.Otomatik istasyon indeksleme ve devreye geçirme üretkenliği artırmak ve işleme işlemlerini kolaylaştırmak için dahil edilir.
3. Hidrolik sıkıştırma sistemi, çeşitli kalınlıklarda iş parçalarını barındırmak için tasarlanmıştır.Doğru konumlandırmayı sağlar., istikrarlı destek ve işleme sırasında düzgün malzeme hareketi.
4Hem X-eksen hem de Y-eksenleri yüksek performanslı servo motorlar, hassas top vidaları ve doğrusal rehberlik sistemleri tarafından çalıştırılır.Çift eksenli CNC kontrol platformu, işleme döngüsü boyunca doğru konumlandırma ve üstün delikleme hassasiyeti sağlar.
5Tüm üretim süreci tamamen otomatikdir. İşleyicilerin sadece iş parçasının çizimini kontrol sistemine aktarmaları gerekir.Üretim verimliliğini arttırırken operasyonu önemli ölçüde basitleştirmek.
Ayrıntılar:
1Makine, mükemmel erişilebilirlik ve iş parçasının uygun yüklenmesi, boşaltılması ve bakımı için bol çalışma alanı sunan C çerçeveli açık yapı tasarımı içerir.
2Makine çerçevesi, tabanı ve çalışma masası tamamen yüksek kaliteli kaynaklı çelik levhalardan yapılmıştır ve stres hafifletme yaşlanma işlemine maruz kalmıştır.Bu üretim süreci mükemmel yapısal dayanıklılığı sağlar, katılık ve uzun süreli kullanım dayanıklılığı.
3Ekipman, iki delikleme istasyonu, bir sondaj istasyonu ve bir işaretleme istasyonu da dahil olmak üzere dört standart alet istasyonu ile donatılmıştır.Otomatik araç istasyonu seçimi ve devreye geçirme, operasyonel verimliliği artırır ve kurulum süresini azaltır.
4İki hidrolik sıkıştırma sistemi, çelik levhaları iş masasına güvenli bir şekilde yerleştirir.Kesinlikle konumlandırma blokları ve bir top transfer destek masası ile birleştirilmiş, güvenilir konumlandırma doğruluğunu ve sorunsuz malzeme işlemi sağlar.
5İş masası hareketi servo motorlar ve hassas top vida sürücüler tarafından kontrol edilir, çelik plakanın istikrarlı ve doğru konumlandırmasını sağlar.Çift hidrolik sıkıştırıcılar iş parçasını makine doğruluğunu ve çalışma istikrarını korumak için sağlam bir şekilde sabitler.
6X-eksen ve Y-eksenleri, çift ağır yüklü doğrusal yuvarlama kılavuzları, hassas topu vidaları ve yüksek inerti AC servo motorları kullanır.Hareket istikrarı, ve tekrarlanabilir işleme performansı.
7Lineer kılavuzlar ve top vidaları için yeterli yağlama, az aşınma ve uzun süreli ekipman güvenilirliği sağlamak için manuel bir yağlama sistemi sağlanmıştır.
8Kritik hidrolik ve elektrik bileşenleri, üst düzey performans, olağanüstü güvenilirlik, düşük bakım gereksinimleri,ve uzatılmış hizmet ömrü.
Makine ayrıntıları:
Bu gelişmiş CNC levha delme, delme ve işaretleme sistemi, özellikle aktarım kulesi imalat endüstrisi içindeki çelik levha işleme uygulamaları için geliştirilmiştir.Makine olağanüstü bir işleme hassasiyeti sunarÇelik kule imalatının yanı sıra, çelik kule imalatı,ekipman, endüstriyel plak işleme uygulamalarının geniş bir yelpazesi için uygundur., çeşitli metal bileşenleri için güvenilir delme, delme ve işaretleme yetenekleri sağlar.ve operasyonel esneklik, üreticilerin üretim iş akışlarını optimize etmelerine yardımcı olur, ürün kalitesini iyileştirmek ve birçok endüstride genel üretim üretkenliğini artırmak.
