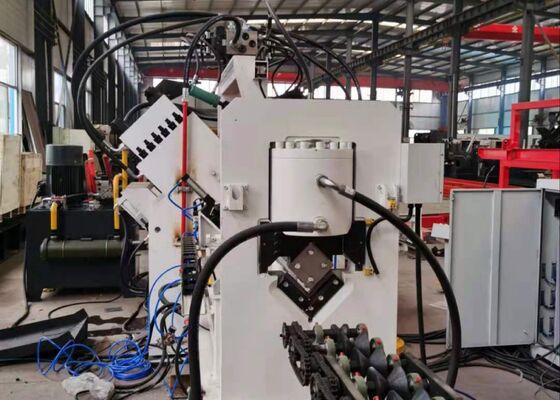

İşaretleme kesme fonksiyonu ile Cnc açı delme makine hattı Güç İletişim Kulesi için

İşaretleme kesme fonksiyonu ile Cnc açı delme makinesi hattı güç iletişim kulesi için kullanılır


Uygulanabilir endüstri:

Bu makine, açılı çelik delme, işaretleme ve kılcılık işlemlerini gerçekleştirmek için geliştirilen özel bir mühendislik cihazıdır.Özellikle açılı çelik kule endüstrisinin temel işleme gereksinimlerini karşılamak için tasarlanmıştır, kule üretimi için kritik olan açılı çelik bileşenlerin hassas ve verimli bir şekilde işlenmesini sağlar.

Özellikler:

Ürün bileşimi:

Ekipman esas olarak çapraz taşıma sistemi, döner yükleme ünitesi, malzeme besleme taşıyıcı, CNC besleme arabası, delme modülü, işaretleme modülü, kesme modülü,Çıkarma taşıyıcı, hidrolik sistem, elektrikli kontrol sistemi, pnevmatik sistem ve diğer yardımcı takımlarla birlikte.

Ürün Özellikleri:

1Ekipman, gelişmiş CNC kontrol teknolojisini servo tahrikli besleme ile entegre ederek olağanüstü üretim verimliliğini ve sürekli yüksek işleme doğruluğunu sağlar.Pnömatik, ve elektrik bileşenleri, üst düzey güvenilirlik, dayanıklılık ve uzun vadeli operasyonel istikrar sağlayan uluslararası ünlü markalar tarafından tedarik edilir.

2. Makinenin her bir tarafına üç tane devirme ve ölçekleme sistemi yerleştirilmiştir, bu da aynı anda üç farklı devirme çapının yerleştirilmesini sağlar.Örtüleme referans pozisyonunu otomatik olarak ayarlamak için matris takımları eşzamanlı olarak hareket eder, işleme esnekliğini ve üretim verimliliğini arttırır.

3Endüstriyel bilgisayar, sezgisel bir işletim ve iş parçacıklarının gerçek zamanlı grafik görüntülemesini sunan iki dilli bir Çince-İngilizce insan-makine arayüzü ile donatılmıştır.Programlama, CAD yuvalama ve lofting yazılımı tarafından oluşturulan verilerle doğrudan uyumluluk sayesinde basitleştirilirOperatörlerin otomatik olarak işleme programlarını oluşturmak için iş parçasının boyutlarını, delik çaplarını, referans koordinatlarını ve üretim miktarlarını girmeleri yeterlidir.

4. CNC besleme arabası, kesinlik servo motoru tarafından çalıştırılır ve sürekli pozisyonel geri bildirim için bir fotoelektrik kodlayıcı içerir.Kapalı döngü kontrol sistemi yüksek hassasiyetli konumlandırmayı sağlar, istikrarlı besleme performansı ve üretim süreci boyunca tutarlı işleme kalitesi.

5. Pencereleme, işaretleme ve kesme işlemleri tamamen otomatiktir. Bitmiş açılı çelik bileşenleri, manuel işleme en aza indirgenen bir pnömatik dönüş mekanizması ile otomatik olarak boşaltılır.Emek yoğunluğunu azaltmak, ve üretim verimliliğini önemli ölçüde arttırır.

6Kontrol sistemi endüstriyel bir bilgisayardan, CNC kontrolöründen, servo tahrik ünitelerinden, PLC kontrolöründen ve harici algılama cihazlarından oluşur.İşleme işlemleri sadece gerekli iş parçası parametrelerini girerek başlatılırEk olarak, iş parçası kimlik numaralarına göre işleme programları saklanabilir, alınabilir, görüntülenebilir ve iletilebilir, böylece verimli üretim planlaması ve yönetimi mümkün olur.

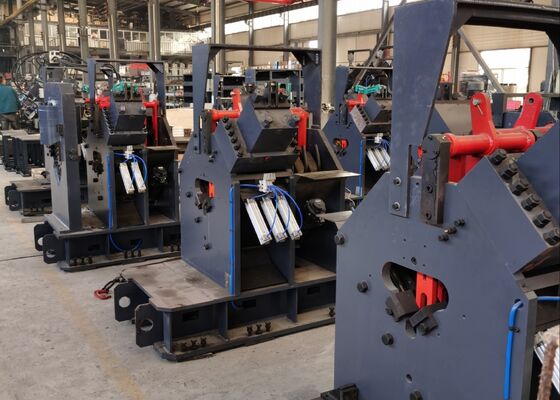

7İşaretleme modülü, olağanüstü sertlik ve yapısal istikrar sağlayan tamamen kapalı bir çerçeve yapısını benimsiyor.Dört karakter kaseti kümeleri işaretleme başında monte edilir ve otomatik olarak program kontrolü ile seçilirİşleme, işaretleme ve kesme silindirleri, daha fazla kapasiteye sahiptir.yükseltilmiş CNC besleme arabası ve güçlendirilmiş sıkıştırma mekanizması daha fazla yapısal sertlik sağlarken, operasyonel istikrar ve işleme güvenilirliği.

Bu gösterim parçaları, açılı çelik kule imalat endüstrisi içinde tipik özellikleri ve ortak işleme uygulamalarını temsil eder.ve makine doğruluğunu değerlendirmek için pratik bir araç olan müfettişler, işleme kalitesi ve üretim işçiliği, ekipmanın performansını ve belirli üretim uygulamaları için uygunluğunu değerlendirmek için güvenilir bir referans olarak hizmet eder.

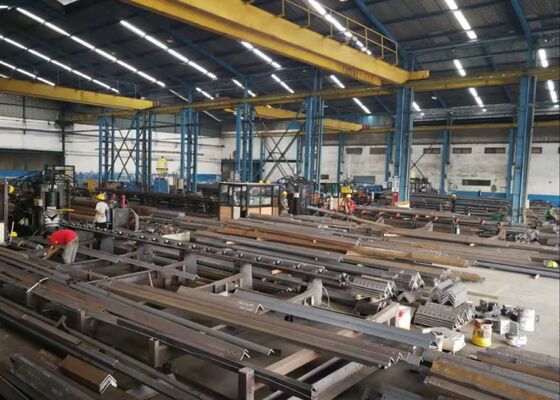

Ultra yüksek voltajlı (UHV) güç aktarım projelerinde, iletim kuleleri aşırı çevresel koşullara ve önemli yapısal yüklere maruz kaldığında,Bu ekipman, kulelerin birincil yük taşıyan çerçevesini oluşturan açı çelik üyelerini işleme koymada vazgeçilmez bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer kritik yapısal elemanlarda kullanılan açı çelik bileşenler üzerinde yüksek hassasiyetli delik ve delme işlemleri gerçekleştirir.Kesin boyut doğruluğunu ve güvenilir eklem performansını sağlamakSonuç olarak, ekipman yapısal bütünlük, operasyonel güvenlik,ve iletim kuleleri uzun süreli hizmet güvenilirliği tüm operasyonel ömrü boyunca.
