2200/4300KN Kesme Gücü JNC Serisi CNC Çakma İşaretleme Ve Kırma Makinesini Köşeler İçin

2200/4300KN Kesme Kuvveti JNC Serisi CNC Delme Açılı İşaretleme ve Kesme Makinesi

Ürün Tanıtımı:

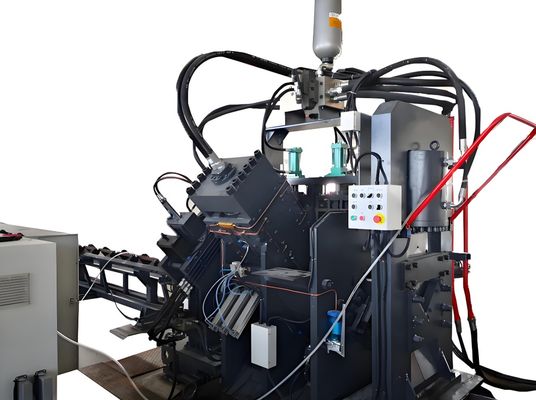

Delme, markalama ve kesme için JNC serisi yüksek hızlı CNC açılı çelik üretim hattı, öncelikle bir delme ünitesi, markalama ünitesi, kesme ünitesi, enine konveyör sistemi, döner yükleme konveyörü, besleme konveyörü, boşaltma konveyörü, CNC besleme taşıyıcısından oluşur. hidrolik sistem, elektrik kontrol sistemi, pnömatik sistem ve diğer yardımcı bileşenler. Bu üretim hattı, iletim kulesi imalat uygulamalarında köşebent çeliğinin otomatik olarak işlenmesi için özel olarak geliştirilmiştir. Tüm iş akışı tamamen CNC kontrollü olup, basit bir operasyon sunar ve otomatik, yüksek hassasiyetli, çok spesifikasyonlu ve büyük ölçekli üretime olanak tanır.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı çelik delme makinesi, her biri üç farklı zımba çapı takabilen iki veya üç delme modülüyle donatılmıştır. Delme üniteleri, delik konumlarını doğru bir şekilde ayarlamak için CNC (NC) programlama yoluyla hassas bir şekilde kontrol edilir. Sistem hem yuvarlak hem de oval delik delmeyi destekler. Yüksek hızlı besleme ve delme, üretim verimliliğini önemli ölçüde artırır. 50×50×4 mm köşebent çeliklerde işleme kapasitesi 8 saatlik vardiyada yaklaşık 9–10 tona ulaşmaktadır.

2. Markalama ünitesi tamamen kapalı, yüksek sağlamlığa sahip bir yapıyla tasarlanmıştır. Ayarlanabilir markalama konumlarına sahip, programlama yoluyla seçilebilen dört kaset tipi karakter grubu içerir. Ayrıca, manuel müdahale olmadan otomatik karakter seçimine olanak tanıyan ve markalama verimliliğini büyük ölçüde artıran 10 sıralı bir döner disk markalama sistemi mevcuttur.

3. Kesme ünitesi, yüksek kesme kuvveti ve stabilite ile karakterize edilen tek bıçaklı kesme tasarımını benimser. Her kesme işlemi temiz ve pürüzsüz bir kesme yüzeyiyle sıfır malzeme atığı üretir. Bıçak muhafazası, hızlı, güvenli ve rahat bıçak değişimine olanak tanıyan açık kapı yapısına sahiptir.

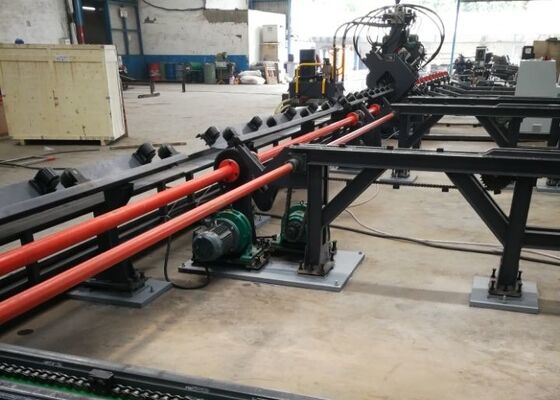

4. Yatay besleme tablası köşebent çeliğini bir motor redüktör tertibatı tarafından tahrik edilen döner yükleme rafına taşır. Bu, sonraki işlemler için malzemenin besleme konveyöründe stabil konumlandırılmasını sağlar.

5. İş parçaları, yüksek konumlandırma doğruluğuna sahip bir CNC besleme taşıyıcısı tarafından güvenli bir şekilde kelepçelenir ve taşınır. Taşıyıcı, hassas besleme ve konumlandırmayı sağlamak için kapalı döngü kontrol sistemi altında çalışan, fotoelektrik kodlayıcı geri beslemeli bir servo motor tarafından tahrik edilir.

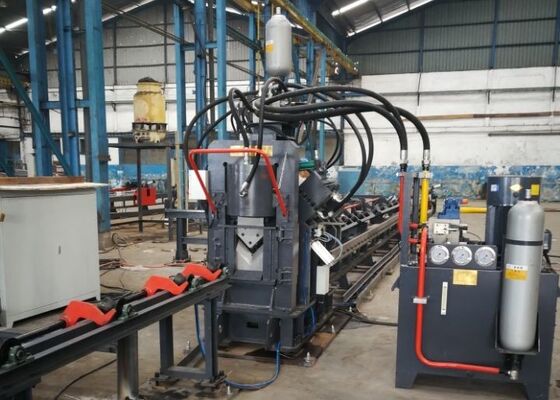

6. Hidrolik sistem delme, markalama ve kesme işlemleri için itici güç sağlar. Akümülatörle entegre edilmiş yüksek hızlı bir hidrolik istasyonla donatılmıştır. Hidrolik boru hatları, sızıntısız performans ve kolay bakım sağlamak için yüksük tipi bağlantılar kullanır. Ana hidrolik valf blokları, uluslararası kabul görmüş Atos markası tarafından tedarik edilerek istikrarlı ve güvenilir sistem çalışması sağlanır.

7. Hidrolik soğutma sistemi, su soğutma, hava soğutma ve yağ soğutma dahil olmak üzere birden fazla konfigürasyonu destekler. Müşteriler, belirli çalışma koşullarına ve operasyonel gereksinimlere göre uygun soğutma yöntemini seçebilir.

8. Kontrol sistemi endüstriyel bir bilgisayar, PLC kontrol cihazı, servo motorlar ve harici algılama cihazlarından oluşur. Operatörlerin yalnızca işleme parametrelerini girmesi yeterlidir; bunun ardından sistem otomatik olarak işleme programları oluşturur. Ayrıca DXF, NC ve CAD tarafından oluşturulan diğer dosya formatlarını da destekler. HMI arayüzü sezgisel ve kullanıcı dostudur; grafiksel iş parçası ekranı, büyük kapasiteli veri depolama, konum görselleştirme ve arıza alarmı teşhisi gibi işlevler sunar.

Bu örnek iş parçaları, açılı çelik kule endüstrisindeki standart özellikleri ve tipik işleme senaryolarını temsil etmektedir. Kullanıcıların işleme doğruluğunu, işleme kalitesini ve üretim hassasiyetini doğrudan değerlendirmesine olanak tanır, ekipman performansını ve belirli üretim gereksinimlerine uygunluğunu değerlendirmek için pratik bir referans sağlar ve böylece bilinçli ve veriye dayalı karar almayı destekler.

Kulelerin aşırı hava koşullarına ve ağır yapısal yüklere dayanması gereken ultra yüksek gerilim (UHV) iletim hattı inşaatında bu ekipman, iletim kulelerinin ana yapısal çerçevesini oluşturan köşebentli çelik bileşenlerin işlenmesinde hayati bir rol oynar. Kule gövdelerinde, çapraz kollarda ve diğer kritik yapı elemanlarında kullanılan köşebent çeliği üzerinde yüksek verimli delme ve delme işlemleri gerçekleştirerek doğru boyutlar ve güvenilir bağlantı performansı sağlayarak kulelerin genel yapısal stabilitesini ve bütünlüğünü korur.
