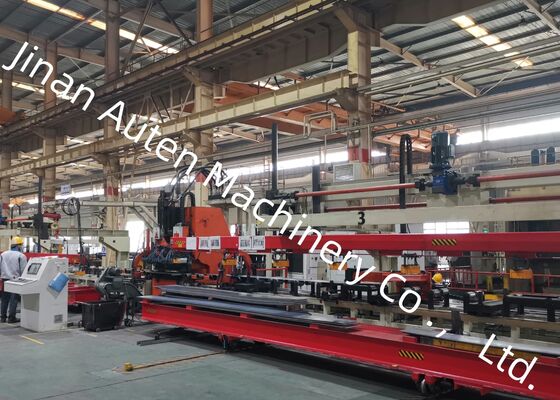

Servo-Driven Automobile Longitudinal Beam Flat Plate CNC Punching Line (Servo-Driven Automobile Longitudinal Beam Flat Plate CNC Punching Line) - Servo-Driven Otomobil Uzunluk Çizgisi Flat Plate CNC Punching Line (Servo-Driven Otomobil Uzunluk Çizgisi Flat Plate CNC Punching Line)
Ürün Tanıtımı:
Şirketimiz, yüksek dayanıklılıklı otomotiv uzunlamalı kirişlerin hassas delik açılması için özel olarak tasarlanmış yüksek performanslı bir CNC metal tabakası işleme üretim hattı geliştirdi.Ağır kamyonlarda yaygın olarak kullanılan ultra geniş ve ağır ölçümlü kiriş bileşenleri için geliştirilmiştir., madencilik araçları, mühendislik makineleri ve diğer özel ticari araçlar, sistem olağanüstü işleme doğruluğu, olağanüstü üretim verimliliği,ve güvenilir uzun vadeli operasyonel istikrarModern araç şasi üretimi için gelişmiş ve verimli bir üretim çözümü sağlar.
Ana teknik parametreler:
| - Hayır, hayır. |
Adı |
Değer |
| 1 |
İsimsel kuvvet |
1200KN |
| 2 |
İşleme plaka boyutu ve aralığı |
| 3 |
Uzunluk |
4000-8000 mm |
| Genişliği |
200-550 mm |
| Kalınlığı |
3 ′′6 mm |
| Gelen levha malzemesi orak bükme |
≤7mm/10m |
| X eksenindeki levha eşitsizliği |
≤10mm/1000mm,≤20mm/8000mm |
| Y eksenindeki levha eşitsizliği |
5 mm |
| Yaprak bükme |
≤ 50 mm |
| Yaprak malzemesinin mekanik özellikleri |
σb=510850N/mm2 |
| 4 |
Max. Çakma çapı |
φ60mm |
| 5 |
Modül sayısı |
25 |
| 6 |
Maks. hız |
| X eksen |
Max=50m/min |
| Y ekseni |
Max=30m/min |
| 7 |
İşleme doğruluğu |
| X eksen |
±0,25/600 mm,±0,50 / 3000 mm,±0,7 / 8000 mm |
| Y ekseni |
±0,2 mm / 600 mm |
| 8 |
İşleme yöntemi |
Filtrasyon |
| 9 |
Referans |
X-oks, levhanın uzunluğu boyunca ve deliğin X-koordinatı levhanın ucuna dayanır; Y-oks, levhanın genişliği ve referans merkez çizgidir.
|
| 11 |
Çalışma modu |
El, otomatik |
Ürün Özellikleri
1Üretim hattı, gelişmiş 828D CNC kontrol sistemini yüksek performanslı servo tahrikli besleme sistemiyle birleştirir.Mükemmel boyut doğruluğunu korurken hızlı işleme hızlarını sağlayan, üstün tekrar edilebilirlik ve tüm üretim süreci boyunca tutarlı işleme performansı.
2Servo kontrollü otomatik merkezleme mekanizması, farklı çapraz kesim yapılarına sahip uzun boylu kirişlerin verimli işlenmesini sağlayan malzeme destekli rulo sistemine entegre edilmiştir..Sistem otomatik olarak 0 ~ 200 mm aralığında yükseklik değişikliklerine uyarlanır, iş parçasının doğru konumlandırılmasını, istikrarlı malzeme desteğini ve güvenilir besleme performansını sağlar.
3Ekipman, esnek alet konfigürasyonları ve verimli bir ölçek yönetimi sağlayan farklı çaplı 25'e kadar delme matrisinin kurulmasını destekler.Optimize edilmiş alet tasarımı, hızlı bir şekilde değiştirilmesini ve uygun bir şekilde ayarlanmasını sağlar, üretim esnekliğini ve genel operasyonel verimliliğini artırırken hazırlık süresini önemli ölçüde azaltır.
4Malzeme yükleme, delikleme işlemleri ve bitmiş bileşen boşaltma da dahil olmak üzere tüm üretim iş akışı tamamen otomatik bir süreçle tamamlanır.Bu entegre otomasyon, manuel müdahaleyi azaltıyor., işgücü gereksinimlerini azaltır ve üretim verimliliğini ve süreç tutarlılığını büyük ölçüde artırır.
5. Perforasyon atıkları otomatik olarak toplanır ve entegre bir hurda çıkarma sistemi ile boşaltılır. Bu tasarım temiz bir üretim ortamını korumaya yardımcı olur, malzeme birikmesini önler,ve sürekli destekler, istikrarlı ve kesintisiz üretim operasyonları.
6Akıllı programlama sistemi, çeşitli ana CAD platformları tarafından oluşturulan AutoCAD çizimlerinin ve DXF dosyalarının doğrudan ithalatını destekler.Sistem otomatik olarak tasarım verilerini yorumlar ve işleme programları oluşturur, programlama prosedürlerini basitleştirmek, kurulum süresini azaltmak ve potansiyel operasyon hatalarını en aza indirmek.

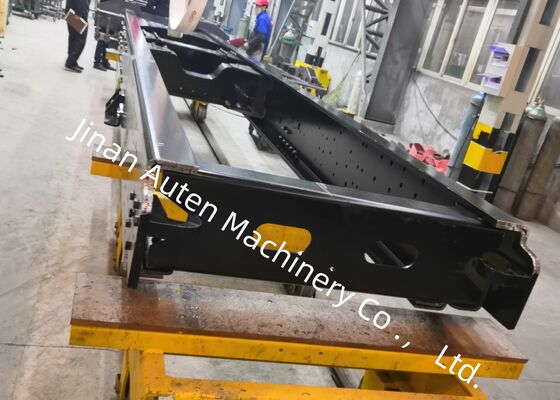

Ürün sergisi, bu otomatik üretim hattında üretilen bitmiş boylamlı ışın numunelerinin dikkatlice seçilmiş bir koleksiyonunu sunar.madencilik kamyonlarında yaygın olarak kullanılan çeşitli özellikleri temsil edenBu gösterim parçaları makinenin olağanüstü delik konumlandırma doğruluğunu açıkça göstermektedir.Yüksek yumruklama kalitesi, ve müşterilerin, mühendislerin ve kalite denetçilerinin ekipmanların işleme kapasitesini, üretim hassasiyetini doğrudan değerlendirmelerini sağlayan olağanüstü boyut tutarlılığı,ve üretim güvenilirliği.
Bu gelişmiş CNC Uzunlamalı Çubuk Punçlama Makinesi, otomotiv üretim endüstrisinde kullanılan düz uzunlamalı çubukların hassasca delinmesi için özel olarak tasarlanmıştır.Ağır kamyonlar için şasi boylamlı kirişler üretiminde yaygın olarak uygulanmaktadır, madencilik araçları, inşaat makineleri ve diğer özel ticari araçlar.Yapısal montaj ve mühendislik gereksinimlerini karşılayan son derece doğru delik desenleri üreterek, ekipman kritik yük taşıyan bileşenler için güvenilir bir üretim çözümü sağlar.ve otomatik üretim kapasitesi, üretim verimliliğinin iyileştirilmesine önemli ölçüde katkıda bulunur., geliştirilmiş yapısal bütünlük ve sürekli üstün ürün kalitesi.
