CNC açı delme makinesi Dual Positioner 5 Eksenli Gantry Robot

CNC Açılı Delme Makinesi Çift Pozisyonlayıcı 5 Eksen Portal Robot Hassas Enerji Nakil Hattı Kulesi Kaynağı İçin

Ürün Tanıtımı:

Bu ekipman, enerji nakil hattı kulesi taban bileşenlerinin otomatik kaynağı için özel olarak geliştirilmiştir. Takviye plakası kaynağına ek olarak, sistem kule taban yapısının 11 ana kaynak dikişini, özel kök paso temizleme kaynaklarını ve sızdırmazlık kapağı köşe birleşim kaynağı işlemlerini tamamlayabilmektedir. Akıllı robotik kontrol teknolojisini gelişmiş kaynak süreçleriyle entegre ederek, ekipman üstün kaynak hassasiyeti, homojen kaynak kalitesi ve gelişmiş üretim verimliliği sağlar, modern enerji nakil hattı kulesi imalatı için verimli ve güvenilir bir üretim çözümü sunar.

Ana Parametreler:

Ürün Özellikleri:

1. Tekrarlanabilirlik: Sistem, en az ±0.05 mm konumlandırma tekrarlanabilirliği sağlar.

2. Yol Hassasiyeti: Traktör hassasiyeti ±0.1 mm içinde kalır.

3. Yapısal Tasarım: Ark kaynak robotu, uzun süreli, sürekli endüstriyel operasyon için tasarlanmış, son derece kararlı ve sağlam bir mekanik yapıya sahiptir.

4. Çalışma Alanı: 1500 mm'ye kadar iş parçalarını destekler, kaynak gereksinimlerinin tam spektrumunu karşılar.

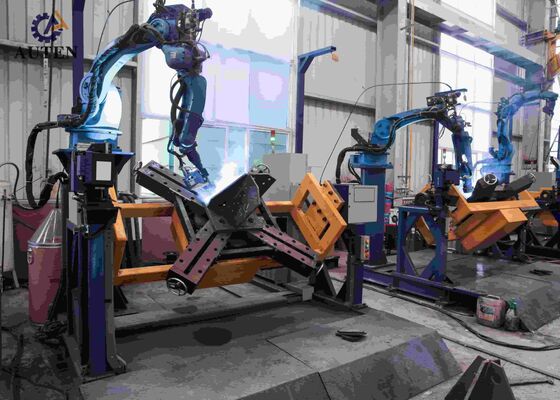

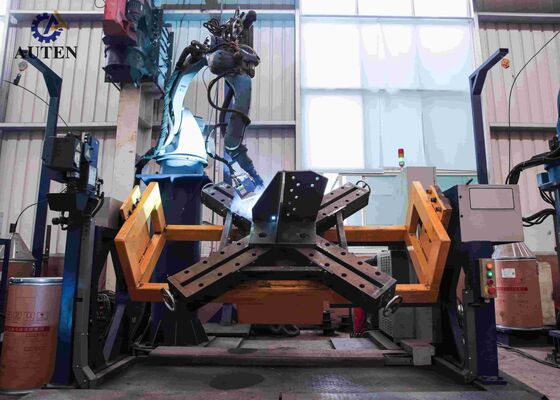

5. Çalıştırma Yöntemi: İş parçaları bir pozisyonlayıcı fikstürüne monte edilirken, kaynak kafası özel bir robotik platforma monte edilir. Çalışma sırasında robot ve pozisyonlayıcı senkronize bir şekilde çalışır. Robotik görüş taraması ve lazer dikiş izleme sistemi ile birleştirilerek, kaynak yolları programlama olmadan otomatik olarak oluşturulur. Bu konfigürasyon, karmaşık ve düzensiz bileşenlerin kolay kullanım ve minimum operatör eğitimi ile kaynaklanmasını sağlar.

1. Kaynak Sistemi
Ekipman, MIG, MAG ve TIG dahil olmak üzere birden fazla kaynak işlemini destekleyen yüksek performanslı bir AOTAI ark kaynak güç kaynağı ile donatılmıştır, bu da enine, boyuna ve dikey kaynak uygulamalarının gereksinimlerini karşılar. Kaynak akımı ve voltaj parametreleri, farklı iş parçası yapılarına, malzeme özelliklerine ve kalınlık koşullarına göre sürekli olarak ayarlanabilir, bu da kararlı ark performansı, mükemmel kaynak görünümü ve tutarlı kaynak kalitesi sağlar.

Sistem, yüksek kaliteli bir Apollo kaynak torcu ve otomatik tel besleme mekanizması, temas uçları ve ilgili aksesuarlar dahil olmak üzere eksiksiz yardımcı kaynak bileşenleri ile donatılmıştır. Bu konfigürasyon, sürekli üretim koşulları altında sorunsuz tel beslemesi, güvenilir kaynak işlemi ve uzun süreli ekipman dayanıklılığı sağlar.

2. Akıllı Tanıma ve Otomatik Program Dönüşümü
Sistem, mühendislik çizimleri veya dijital üretim verilerinden kaynak konumları, dikiş kategorileri ve birleşim yapıları dahil olmak üzere kritik kaynak bilgilerinin otomatik olarak tanımlanmasını sağlayan gelişmiş akıllı tanıma ve veri işleme teknolojisini entegre eder. Çıkarılan bilgiler, genellikle yaklaşık 30 saniye içinde yürütülebilir robotik kaynak programlarına otomatik olarak dönüştürülür. Kaynak programları Ethernet iletişimi, USB arayüzleri ve diğer standart veri iletim yöntemleri aracılığıyla aktarılabilir, bu da hızlı üretim hazırlığı ve verimli iş akışı yönetimi sağlar.

3. Kontrol Sistemi
① Dijital Kontrol Platformu:
Ekipman, hassas robotik yörünge yönetimi ve esnek kaynak parametresi ayarı sağlayan gelişmiş bir dijital kontrol mimarisi benimser. Bu, sürekli üretim operasyonları boyunca kararlı, tekrarlanabilir ve yüksek kaliteli kaynak performansı sağlar.
② Programlama Yöntemi:
Sistem, operatörlerin karmaşık kaynak yollarını, birleşim yapılarını ve işlem parametrelerini doğru bir şekilde kontrol ederken hızlı bir şekilde kaynak programları oluşturmalarını sağlayan sezgisel bir İnsan-Makine Arayüzü (HMI) aracılığıyla görüş destekli programlamayı destekler.
③ İletişim Arayüzü:
Otomatik üretim sistemleri, çevre birimleri ve fabrika düzeyinde kontrol platformları ile sorunsuz bağlantıyı desteklemek için birden fazla endüstriyel iletişim arayüzü sağlanır. Bu, akıllı üretim ortamlarına verimli entegrasyon ve koordine üretim yönetimi sistemleri sağlar.

4. Pozisyonlayıcı Destek Yapısı
Robot pozisyonlayıcısı, kaynak işlemleri sırasında robotik hareket ve ağır iş parçası konumlandırmasından kaynaklanan dinamik yüklere dayanacak şekilde tasarlanmış yüksek mukavemetli, yüksek rijitlikli bir destek yapısı benimser. Sağlam yapısı, mükemmel konumlandırma kararlılığı, üstün kaynak hassasiyeti ve güvenilir uzun süreli çalışma sağlar. Optimize edilmiş kurulum tasarımı, ekipman devreye alma, bakım ve servis işlemlerini basitleştirirken robotun çalışma alanını ve genel operasyonel verimliliğini en üst düzeye çıkarır.

5. Güvenlik Koruma Sistemi
Tam sistem, endüstriyel üretim tesislerinde yaygın olarak bulunan toz, nem ve diğer çevresel etkilere karşı etkili koruma sağlayan IP54 veya daha yüksek bir koruma derecesi ile tasarlanmıştır. Bu, zorlu üretim ortamlarında güvenli çalışma, güvenilir performans ve uzatılmış hizmet ömrü sağlar.

6. Robot Programlama ve Veri İçe Aktarma
Robotik kaynak sistemi, geleneksel manuel öğretme olmadan doğrudan CAD dosyası içe aktarma, makine görüş destekli tarama ve parametre tabanlı programlama dahil olmak üzere birden fazla programlama yöntemi ve veri giriş çözümü destekler. Çeşitli mühendislik çizimi ve program formatlarıyla uyumlu olan sistem, esnek çalışma, basitleştirilmiş programlama prosedürleri ve otomatik kaynak üretimi için verimli hazırlık sağlar.

7. Robotik Kaynak Sistemi
Ekipman, geniş bir hareket aralığına ve çok yönlü esnekliğe sahip bir 6 eksenli endüstriyel kaynak robotunu entegre eder, bu da kaynak torcunun karmaşık iş parçalarına farklı açılardan yaklaşmasını sağlar. Bu gelişmiş konfigürasyon, üç boyutlu kavisli kaynak dikişleri dahil olmak üzere çeşitli kaynak pozisyonlarını ve karmaşık birleşim geometrilerini destekler. Mükemmel hassasiyet, tekrarlanabilirlik, uyarlanabilirlik ve üretim verimliliği ile robotik kaynak sistemi, yüksek talepli enerji nakil hattı kulesi imalat uygulamaları için güvenilir performans sunar.

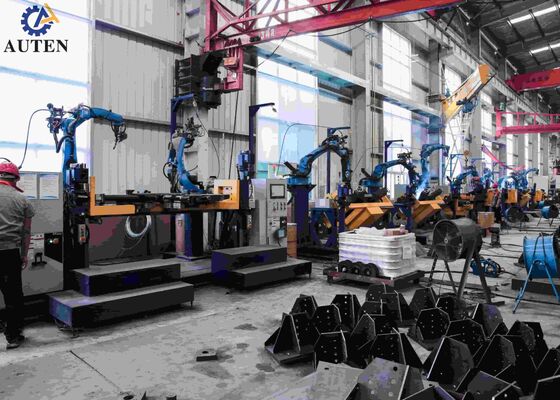

Bu otomatik robotik kaynak sistemi, enerji nakil hattı kulesi taban montajlarının imalatı için özel olarak geliştirilmiştir ve kule temellerinin yapısal bütünlüğünü ve güvenilirliğini sağlamada kritik bir rol oynar. Takviye plakalarının kaynağına ek olarak, ekipman tüm 11 ana yapısal kaynak dikişini, özel kök temizleme kaynağını ve sızdırmazlık kapakları ve köşe birleşimlerinin kaynağını otomatik olarak tamamlar. Kaynak döngüsü boyunca sistem, hassas iş parçası konumlandırmasını, tutarlı kaynak nüfuzunu ve her kritik bağlantıda homojen kaynak boncuk oluşumunu korur. Bu temel kaynak işlemlerini otomatikleştirerek, ekipman kaynak tutarlılığını, üretim verimliliğini ve yapısal mukavemeti önemli ölçüde artırır, bu da onu yüksek kaliteli enerji nakil hattı kulesi taban imalatı ve büyük ölçekli endüstriyel üretim için ideal bir çözüm haline getirir.
