Enerji Kulesi İmalatı İçin Endüstriyel CNC Açılı Delme ve Markalama Makinesi

Endüstriyel CNC Açılı Delme ve Markalama Makinesi Güç Kulesi İmalatı İçin

Ürün Kullanımı:

Bu özel olarak tasarlanmış CNC açılı çelik delme üretim hattı, özellikle büyük boyutlu, yüksek mukavemetli açılı çeliklerin delme ve damgalama işlemleri için tasarlanmıştır. Bu çelikler, iletim hattı kulelerinin imalatında özel olarak kullanılan ana malzemedir. Üretim hattı, açılı çelik üzerindeki tüm gerekli deliklerin yüksek hassasiyetli işlenmesini sağlar, üstün delik kalitesi, hassas konumsal doğruluk, olağanüstü üretim verimliliği ve gelişmiş otomatik performans sunar.

Ana parametreler:

Ürün Özellikleri:

CNC açılı çelik delme üretim hattı, otomatik malzeme yükleme sistemi (enine besleme konveyörü ve döner yükleme mekanizması), otomatik boşaltma sistemi ve akıllı malzeme besleme ünitesini entegre eden yüksek otomatik üretim yapısına sahiptir. Tüm açılı çelik delme, delme ve markalama işlemleri, işleme sırasında manuel müdahale olmadan tek bir sürekli işlem döngüsü ile tamamlanabilir. Bu gelişmiş otomasyon, işgücü gereksinimlerini önemli ölçüde azaltır, üretim verimliliğini artırır ve proses tutarlılığını ve operasyonel güvenilirliği geliştirir.

CNC açılı çelik delme ve markalama üretim hattının markalama ünitesi, mükemmel mekanik stabilite ve uzun süreli operasyonel doğruluk sağlayan yüksek rijitlikte kapalı yapısal bir tasarıma sahiptir. Markalama sistemi, makine çerçevesine monte edilmiş sabit bir destek tabanı, hareketli bir çalışma platformu ve hidrolik olarak çalışan bir karakter markalama başlığı grubundan oluşur. CNC kontrol sistemi tarafından oluşturulan komutlara göre, mühendislik çizimlerinde tanımlanan belirlenmiş konumlarda markalama işlemleri otomatik olarak gerçekleştirilir. Farklı özelliklerdeki açılı çelik profillerini barındırmak için makine, hareketli markalama grubunun dikey konumlandırılmasını ve belirli üretim gereksinimlerine göre markalama başlığı konumunun hassas ayarlanmasını sağlayan manuel bir ayar mekanizması ile donatılmıştır.

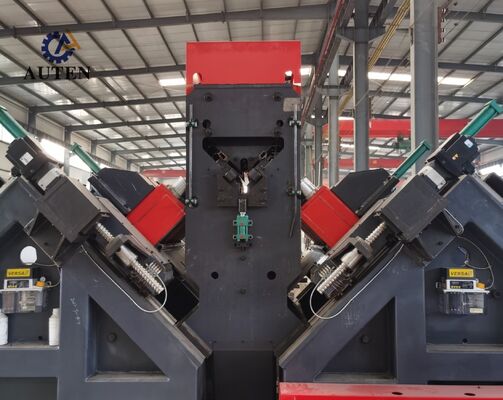

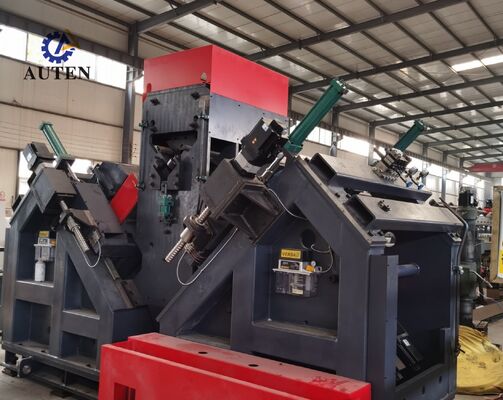

CNC iletim kulesi işleme ekipmanının delme sistemi, üstün delik konumlandırma doğruluğu ve işleme tutarlılığı sağlar. Besleme mekanizması, yüksek performanslı bir servo motor tarafından tahrik edilir ve kararlı malzeme hareketi için bir kremayer ve pinyon tahrik yapısı kullanır. Bir kremayer konumu algılama sistemi ve yüksek hassasiyetli konum geri besleme enkoderi ile donatılmış besleme sistemi, doğru iş parçası konumlandırmasını sağlamak için eksiksiz bir kapalı döngü kontrol mimarisi oluşturur. Bu arada, açılı çeliğin iki flanş yönü boyunca hareket eden delme güç kafaları, hassas bilyalı vidalı tahrik mekanizmaları aracılığıyla servo motorlar tarafından tahrik edilir, bu da açılı çelik bileşenlerde mükemmel delik konumlandırma doğruluğu ve üstün işleme kalitesi sağlar.

Endüstriyel bilgisayar kontrol sistemi, üretim personeli için kullanışlı bir işlem sağlayan kullanıcı dostu bir Çince arayüz ile donatılmıştır. Sistem, iş parçası düzenlerinin ve delik koordinat bilgilerinin grafiksel görüntülenmesini destekleyerek işleme doğrulamasını ve proses izlemeyi basitleştirir. Ek olarak, profesyonel programlama yazılımı tarafından üretilen işleme programlarının doğrudan içe aktarılmasına izin vererek, işleme programı yönetiminin, depolama ve geri alma verimliliğini önemli ölçüde artırır ve genel üretim organizasyonunu geliştirir.

Gösterim örnekleri, iletim hattı kulesi imalatında yaygın olarak uygulanan geniş bir standart açılı çelik spesifikasyonları ve tipik delik desenleri yelpazesini içerir. Bu temsili iş parçaları, müşterilerin, mühendislerin ve kalite denetçilerinin ekipmanın işleme performansını, delme doğruluğu, markalama kalitesi ve işleme tutarlılığı dahil olmak üzere görsel olarak değerlendirmelerine olanak tanır. Ekipmanın iletim kulesi üretiminin gerçek imalat gereksinimlerini karşılayıp karşılayamayacağını doğrulamak için pratik ve güvenilir bir referans sağlarlar.

Ultra Yüksek Gerilim (UHV) enerji iletim projelerinde, iletim kuleleri zorlu çevresel koşullara, karmaşık yükleme durumlarına ve uzun süreli yapısal gerilimlere dayanmalıdır. Bu CNC açılı çelik işleme sistemi, iletim kulelerinin ana yük taşıyıcı çerçevesini oluşturan açılı çelik bileşenlerin imalatında kritik bir rol oynamaktadır. Ekipman, kule gövdeleri, traversler ve diğer ana yapısal elemanlar için kullanılan açılı çelik üzerinde yüksek hassasiyetli delme ve markalama işlemleri gerçekleştirerek doğru delik konumlandırması, güvenilir bağlantı performansı ve mükemmel montaj doğruluğu sağlar. Geliştirilmiş yapısal bütünlük, operasyonel güvenlik ve uzun süreli hizmet güvenilirliği aracılığıyla sistem, verimli ve güvenilir bir üretim çözümü sunar.
