Bilgisayarlı kontrol ile açılar için hassas yüksek hızlı CNC delikleme işaretleme ve tıraş hattı

Ürün Tanıtımı:

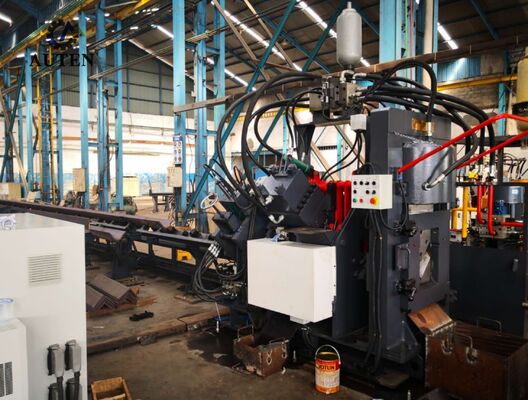

JNC serisi yüksek hızlı CNC açılı çelik delme, işaretleme ve kesme üretim hattı esas olarak bir delme modülü, işaretleme modülü, kesme modülü gibi çekirdek bileşenlerden oluşur.Çapraz taşıyıcı, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik sistemi ve pnevmatik sistem.Bu üretim hattı özellikle kule üretim sektöründe açı çelik otomatik işleme için tasarlanmıştırİşlem iş akışı sayısal kontrol teknolojisi ile düzenlenir ve son derece kullanıcı dostu bir işlevselliğe sahiptir. Otomatik, yüksek hassasiyetli, çok tipli,ve büyük ölçekli üretim operasyonları.

Özellikler:

Yukarıdaki parametreler müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir.

Ürün Özellikleri:

1Çakma sistemi, her biri üç farklı çakma çapına sahip iki veya üç bağımsız çakma istasyonu ile mevcuttur.Üç delme matkaplarının pozisyonları esnek delik mesafe ayarını elde etmek için CNC sistemi tarafından otomatik olarak kontrol edilir. Birim hem yuvarlak delik hem de yuvarlak delikli delikli delikli işlemi destekler. Yüksek hızlı malzeme besleme ve hızlı delik döngüleri ile üretim verimliliğini önemli ölçüde artırır.50 × 50 × 4 mm özellikli açılı çelik işlenirken, üretim kapasitesi 8 saatlik vardiya başına yaklaşık olarak 9-10 tona ulaşabilir.

2İşaretleme sistemi, mükemmel sertlik ve istikrarlı çalışma performansını sağlayan tamamen kapalı bir yapısal tasarımı benimser.CNC program kontrolü ile otomatik olarak seçilen, işaretleme aralıkları üretim gereksinimlerine göre serbestçe ayarlanabilir. Ayrıca, isteğe bağlı bir döner disk işaretleme sistemi mevcuttur.Disk tipi işaretleme cihazı, manuel ayarlama yapmadan otomatik karakter seçimini sağlar., işaretleme hızını ve genel üretim verimliliğini önemli ölçüde iyileştirdi.

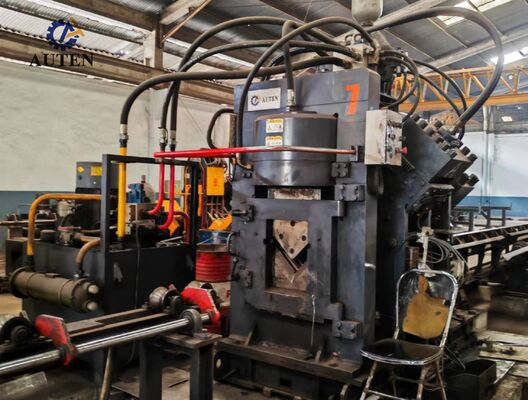

3Kesme ünitesi, yüksek kesme gücü ve güvenilir kesme performansına sahip ağır kullanımlı tek bıçaklı bir kesme mekanizmasını benimser.Optimize kesim süreci, işlem sırasında malzeme atıklarını ortadan kaldırırken pürüzsüz bir kesim süreci sağlar., temiz ve yüksek kaliteli kesim yüzeyleri. bıçak tutucusu, bıçakların hızlı, uygun ve güvenli bir şekilde değiştirilmesini sağlayan açık erişim yapısı ile tasarlanmıştır.Böylece bakım süresini azaltır ve ekipman kullanılabilirliğini artırır.

4Yatay transfer masası, açısal çelik malzemeleri otomatik olarak döner yükleme mekanizmasına aktarmak için tasarlanmıştır.Döner yükleme ünitesi, açılı çeliklerin besleme taşıyıcıya doğru konumlandırılmasını ve istikrarlı bir şekilde aktarılmasını sağlar, tüm üretim süreci boyunca güvenilir malzeme işleme sağlamaktadır.

5İş parçasının CNC besleme arabası tarafından sıkıca sıkıştırılması ve doğru bir şekilde taşınması, mükemmel konumlandırma doğruluğunu ve tekrarlanmasını sağlar.Besleme arabası bir servomotor tarafından çalıştırılır ve kapalı döngü geri bildirim kontrol sistemi ile bir fotoelektrik kodlayıcı entegre eder, malzeme konumlandırmasını ve istikrarlı otomatik besleme performansını sağlar.

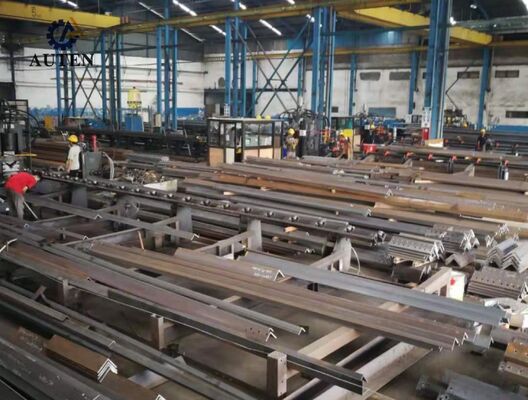

açılı çelik delme, kesme ile üretilen gösterim örnekleri,ve işaretleme üretim hattı, geniş bir standart açılı çelik özellikleri yelpazesini ve iletim kulesi üretiminde kullanılan tipik işleme uygulamalarını kapsarBu temsil edici iş parçaları, müşterilerin, mühendislerin ve kalite denetleme personelinin makinenin işleme doğruluğunu, işleme kalitesini, çalışma istikrarını doğrudan değerlendirmelerini sağlar.ve genel üretim performansı.

Ultra Yüksek Voltajlı (UHV) iletim hattı inşaatında, iletim kulelerinin şiddetli çevresel koşullara ve önemli yapısal yüklere dayanabilmesi gerektiğinde,Bu ekipman, kulelerin ana yük taşıyan çerçevesini oluşturan açı çelik bileşenlerinin üretiminde hayati bir rol oynar.Sistem, kule gövdeleri, çapraz kollar ve diğer kritik yapısal üyeler için kullanılan açılı çelik üzerinde yüksek hassasiyetle delik açma, kesme ve işaretleme işlemlerini verimli bir şekilde gerçekleştirir.Doğru boyut kontrolünü sağlayarak, güvenilir bağlantı kalitesi ve mükemmel montaj hassasiyeti, ekipmanın daha iyi yapısal dayanıklılığa, işletme güvenliğine katkıda bulunur.ve iletim kuleleri uzun süreli hizmet güvenilirliği.
