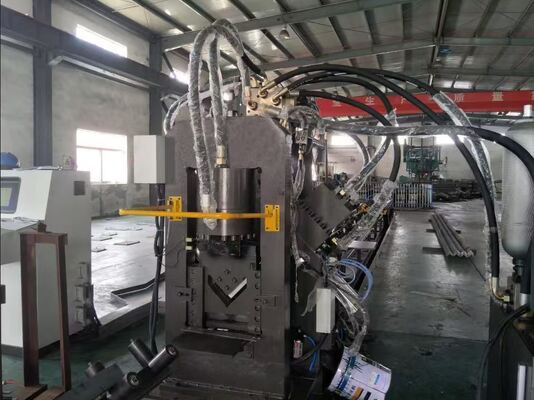

Açılı, Düz ve Kanal Çelik İşleme İçin Entegre 3'ü 1 Arada CNC Çelik Fabrikasyon Hattı
Ürün Tanıtımı:
Açı çeliği, düz çelik ve kanal çeliği bölümlerinde delme, markalama ve kesme işlemleri için tasarlanmıştır. Ekipman, travers kolları, kelepçeler, beş delikli bağlantı plakaları, düz rondelalar ve destek braketleri dahil olmak üzere iletim kulesi bağlantı parçalarının üretiminde yaygın olarak kullanılmaktadır. Delme, markalama ve kesme işlemlerini tek bir üretim döngüsüne entegre ederek, makine birden fazla bağımsız işlem ihtiyacını ortadan kaldırır. Yüksek işleme hassasiyeti, mükemmel verimlilik, basit kullanım sunar ve minimum eğitim gereksinimleri ile tek bir operatör tarafından verimli bir şekilde yönetilebilir.
Ürün parametreleri:
| Model |
JBC1010 |
| Fonksiyonlar |
Delme, markalama, kesme |
| Açı boyutu (mm) |
40x40x3~100x100x8 (yuvalı delik)
40x40x3~100x100x10 (yuvarlak delik)
|
| Düz çelik boyutu (mm) |
40x3~140x10 |
| Kanal çeliği (mm) |
80x5~140x8 |
| Maks. delik çapı (mm) |
Φ22x50 (yuvalı delik), Φ26 (yuvarlak delik) |
| Delme kuvveti (kN) |
800 |
| Markalama kuvveti (kN) |
630 |
| Kesme kuvveti (kN) |
1250 |
| Maks. boşluk uzunluğu (m) |
9 |
| Maks. bitmiş uzunluk (m) |
9 |
| Yan başına delik sayısı |
3 |
| Harf Gruplama |
4 |
| Harf Boyutu (mm) |
14×10×19 |
| CNC eksenleri |
3 |
| Kesme modu |
Tek bıçaklı kesme |
| Açı besleme hızı (m/dk) |
80 |
| İşleme hassasiyeti |
GB2694'e uygunluk |
| Program fonksiyonu |
Gerçek zamanlı hata göstergesi |
| Programlama modu |
Klavye ile giriş, RS232 arayüzü,floppy disk ve USB arayüzüÜrün Özelliği:
|

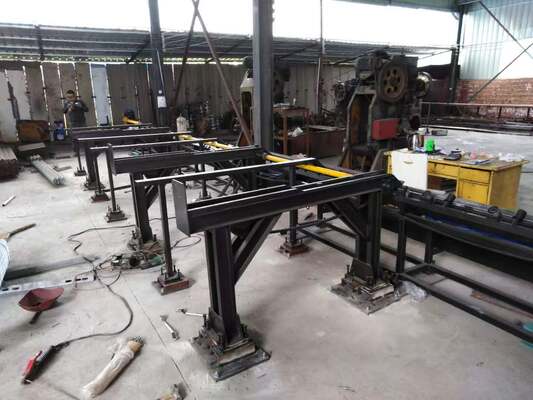

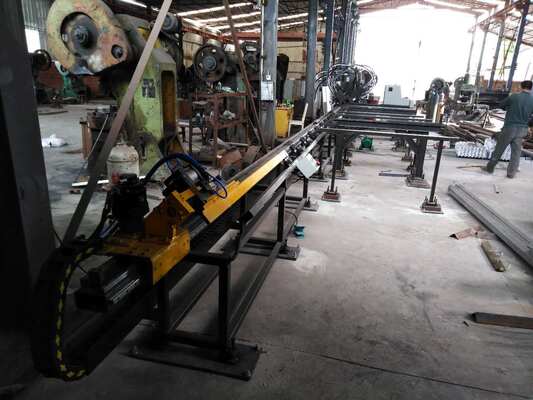

1. Makine esas olarak enine malzeme transfer sistemi, döner yükleme ünitesi, besleme konveyörü, CNC besleme arabası, delme modülü, markalama modülü, kesme ünitesi, boşaltma konveyörü ve entegre hidrolik, elektrik ve pnömatik kontrol sistemlerinden oluşmaktadır. Bu bileşenler, yapısal çelik imalatı için eksiksiz ve yüksek verimli bir CNC işleme çözümü oluşturmak üzere birlikte çalışır.
2. Ekipman, gelişmiş CNC kontrol teknolojisini servo kontrollü bir besleme sistemi ile entegre ederek yüksek üretim verimliliği, kararlı çalışma ve mükemmel işleme doğruluğu sunar. Anahtar hidrolik, pnömatik ve elektrikli bileşenler, güvenilir performans, uzun hizmet ömrü ve uzun vadeli operasyonel güvenilirlik sağlamak için küresel olarak saygın üreticilerden seçilir.
3. Kodlayıcı kabloları ve PLC iletişim hatları dahil olmak üzere tüm temel sinyal iletim kabloları, ithal blendajlı bükümlü çift tasarımları benimser. Bu yapılandırma, elektromanyetik girişimi etkili bir şekilde azaltır, sinyal kararlılığını iyileştirir ve yüksek hassasiyetli konumlandırma ve güvenilir sistem iletişimi sağlar.
4. Endüstriyel kontrol bilgisayarı, çift dilli Çince-İngilizce bir işletim arayüzü ile donatılmıştır, bu da sezgisel kullanım ve iş parçası bilgilerinin grafiksel görselleştirilmesini sağlar. Programlama süreci basittir ve verimlidir, CAD yuvalama ve lofting yazılımları tarafından üretilen işleme verilerinin doğrudan içe aktarılmasını destekler. Operatörlerin yalnızca iş parçası boyutları, delik özellikleri, markalama gereksinimleri ve üretim miktarları gibi temel parametreleri girmeleri, işleme programları oluşturmak için yeterlidir.
5. Açı çeliği işleme hattı, büyük deformasyonlu, düzensiz şekilli veya karmaşık malzeme koşullarına sahip açı çeliği profillerinin kararlı ve doğru işlenmesini sağlayan özel bir destek ve presleme mekanizması ile donatılmıştır.
6. Ön ve arka besleme sistemleri, geliştirilmiş bir kılavuz ray yapısı ve entegre yay destekli mekanizma ile yükseltilmiştir. Bu optimize edilmiş tasarım, besleme kararlılığını artırır ve sürekli çalışma sırasında yetersiz presleme kuvvetinden kaynaklanan malzeme besleme sorunlarını etkili bir şekilde ortadan kaldırır.
7. Ekipmana, makine durumunun gerçek zamanlı izlenmesini, hataların hızlı bir şekilde tanımlanmasını ve ekipman kullanılabilirliğini artırmak için basitleştirilmiş bakım prosedürlerini sağlayan akıllı bir entegre kendi kendine teşhis sistemi entegre edilmiştir.
8. Tek bıçaklı kesme sistemi, yüksek kesme hassasiyeti, pürüzsüz ve temiz kesme yüzeyleri, mükemmel malzeme kullanımı ve hurda üretiminin azaltılması sağlayarak genel üretim verimliliğini ve imalat ekonomisini iyileştirmeye yardımcı olur.
Bu CNC işleme ekipmanı, kanal çeliği göbekleri, açı çeliği flanşları ve düz çelik bölümler dahil olmak üzere yapısal çelik bileşenlerin esnek ve kapsamlı işlenmesi için tasarlanmıştır, bunlar ayrıca kavisli veya yay şeklinde profiller halinde de oluşturulabilir. Makine, tek bir otomatik işleme platformu içinde hassas markalama, doğru delme ve yüksek kaliteli kesme dahil olmak üzere birden fazla işlevi entegre eder. Çok fonksiyonlu işleme yeteneğini gelişmiş CNC teknolojisi ile birleştirerek, sistem açı çeliği, düz çelik ve kanal çeliği bileşenlerinin verimli ve doğru bir şekilde imal edilmesini sağlar. Özellikle mükemmel boyutsal tutarlılık, güvenilir işleme doğruluğu ve üstün yüzey kalitesi gerektiren özel yapısal bileşen üretimi, prototip geliştirme ve numune üretim uygulamaları için uygundur.
Ekipman, açı çeliği, düz çeliği ve kanal çeliği bileşenlerinde delme, markalama ve kesme işlemleri için yaygın olarak uygulanmaktadır. Travers kolları, sabitleme kelepçeleri, beş delikli bağlantı plakaları, düz destek plakaları ve temel destek bileşenleri dahil olmak üzere iletim kulesi aksesuarlarının üretiminde yaygın olarak kullanılmaktadır. Yüksek hassasiyetli işleme ve verimli otomatik işleme yoluyla sistem, güç iletim yapısı imalatı için iyileştirilmiş üretim verimliliği, tutarlı ürün kalitesi ve güvenilir performans sağlar.
