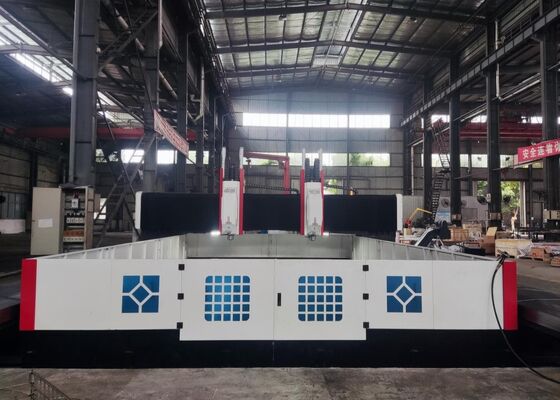

Petrokimya Ekipman Üretimi CNC Otomatik Takım Değiştirme Delme Makinesi Gemi İnşa Endüstrisi
Ürün Tanıtımı:

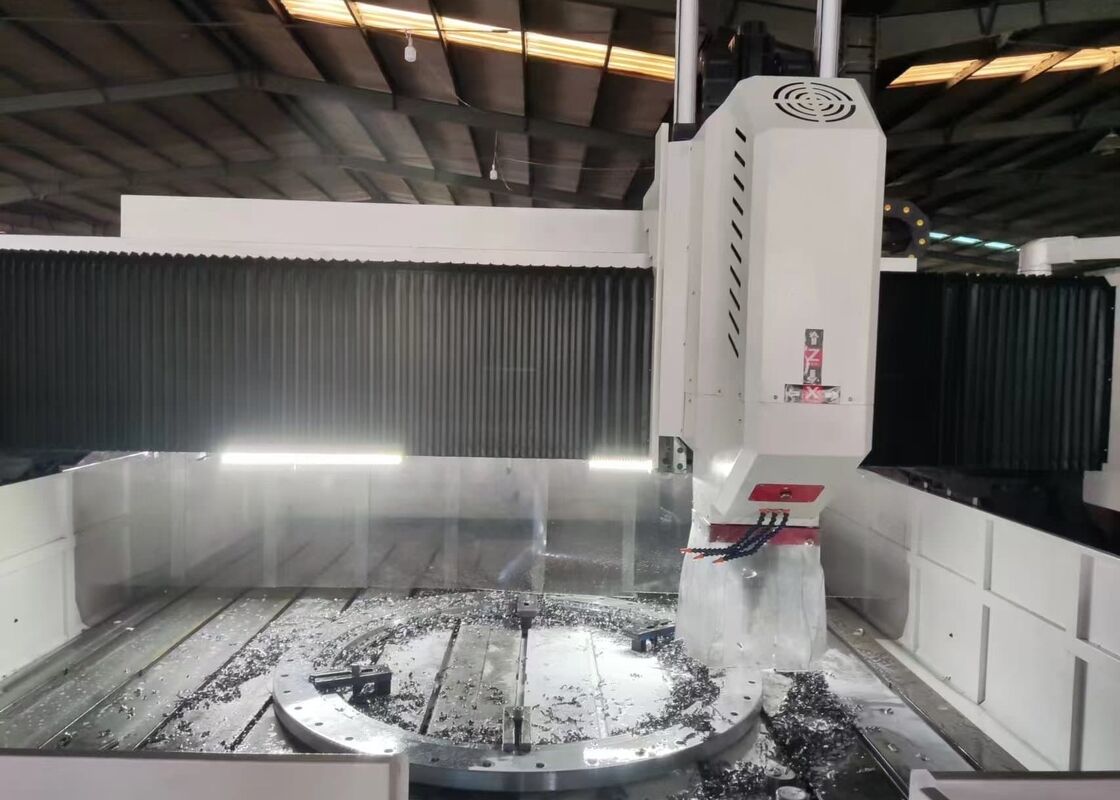

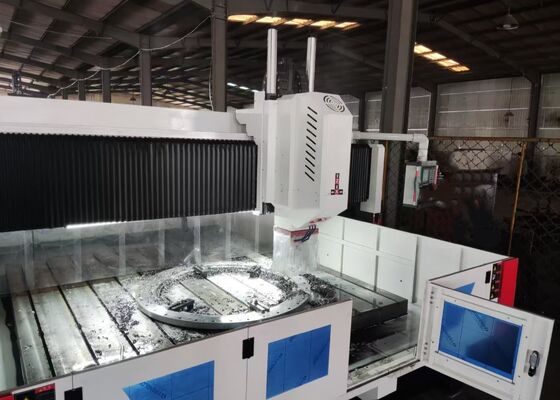

Bu makine, çelik levhalar, flanşlar, ısı değiştiriciler, tüp levhaları ve döner halkalar gibi bileşenler üzerinde delme, kılavuz çekme ve frezeleme işlemleri için öncelikli olarak tasarlanmış, portal tipi mobil CNC yüksek hızlı delme ve frezeleme makinesidir. Dahili soğutma ile yüksek hızlı delme için karbür matkapların kullanımını destekler. Makine, otomasyonu mümkün kılan ve kullanım kolaylığı sunan, veri yolu kontrolü için KND veya CNC sistemi ile donatılmıştır. Yüksek hassasiyet, çok yönlülük ve çok çeşitli küçük ila orta ölçekli partilerin verimli üretimini sağlamak için idealdir.
Ürün konfigürasyonu:
| Model |
PHD4080 |
| İş parçası boyutu |
UxG (mm) |
4000x8000 |
| Tezgah T-yuvası genişliği (mm) |
28 |
| Delme güç kafası |
Adet. |
1 veya 2 |
| İş mili konikliği |
BT50 |
| Maks. delme çapı (mm) |
Φ90 |
| Maks. kalınlık (mm) |
≤300 |
| Kılavuz çekme çapı |
M3-M36 |
| İş mili hızı (dev/dak) |
30~3000 |
| Servo iş mili motor gücü (kW) |
22/30/37 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay strok (mm) |
4000 |
| Yanal hareket hızı (dev/dak) |
0~6 |
| Yanal hareket için servo motor gücü (kW) |
3.6 |
| Portal boyuna hareket (Y ekseni) |
Maks. besleme stroku (mm) |
8000 |
| Besleme hareket hızı (m/dak) |
0~6 |
| Besleme servo motor gücü (kW) |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. strok (mm) |
1400 |
| Hareket hızı (m/dak) |
0~4 |
| Servo motor gücü (kW) |
3.6 |
| Üç eksenli konumlandırma hassasiyeti |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Üç eksenli tekrarlanan konumlandırma hassasiyeti |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (Opsiyonel) |
24 takım pozisyonu |
| Genel boyut |
UxGxY (m) |
13x6.9x6.2 |
Ürün özellikleri
1. Makine öncelikli olarak bir yatak, iş tablası, hareketli portal, dikey ram tipi iş mili kafası, hidrolik sistem, pnömatik sistem, soğutma sistemi, merkezi yağlama sistemi, elektrik kontrol sistemi ve otomatik talaş kaldırma sisteminden oluşmaktadır.
2. Bu makine serisinde, iş tablası ve portal ayrıdır, portal iki taban boyunca hareket eder. Bu tasarım, işlem stabilitesini ve hassasiyetini önemli ölçüde artırırken yüksek yük taşıma kapasitesi sunar.
3. İş tablası yüksek kaliteli gri dökme demirden yapılmıştır.
Makine yatağı ve iş tablası, iki tavlama ısıl işleminden geçirilerek gerilimi giderilmiş yüksek dereceli gri dökme demirden (HT300) yapılmıştır. Delme işlemi sırasında oluşan rezonansı azaltmak ve karbür matkabın hizmet ömrünü uzatmak için yatak ve iş tablası bağımsız bileşenler olarak tasarlanmıştır.
1. Otomatik talaş kaldırma ve dolaşımlı soğutma sistemi, üretken olmayan duruş süresini en aza indirir ve işçilik yoğunluğunu azaltır. Operatörün yalnızca iş parçasını yüklemesi ve boşaltması ve matkapları değiştirmesi gerekir.
2. Makine, dahili soğutmaya ve yüksek hassasiyete sahip, Tayvan yapımı bir BT50 iş mili ile donatılmıştır. Karbür matkaplarla uyumludur. Ek olarak, makine pnömatik takım değiştirme silindiri kullanır, bu da takım değişikliklerini kolaylaştırır. Yüksek güçlü ana iş mili motoru, geniş bir dönme hızı aralığını desteklemesine olanak tanıyan bir servo tahrikli senkron kayış tarafından tahrik edilir.
3. Bu CNC delme makinesi, iş parçasının özel özelliklerine ve hassasiyet gereksinimlerine göre tasarlanmıştır. Kompakt tasarımı ve esnekliği, optimum performansı garanti eder ve işlem ihtiyaçlarını etkili bir şekilde karşılar. Deliklerin dairesel veya doğrusal bir desende düzenlenmiş olması fark etmeksizin, makine hızlı ve hassas sonuçlar verir. Bu nedenle, oldukça uygun maliyetli bir çözüm temsil eder.
CNC portal levha kesme makinesi, levha tipi bileşenlerin ve yapısal parçaların doğru işlenmesi için titizlikle tasarlanmış sağlam bir endüstriyel çözümdür. Bu ekipman, malzeme kalınlığı makinenin belirtilen etkili işleme kapasitesi dahilinde kaldığı sürece, flanşlar, diskler, halkalar ve düz levhalar gibi iş parçalarını işlemek için özel olarak uyarlanmıştır.
Çelik yapı üretim tesislerinde, bu levha delme makinesi, çelik çerçevelerin sağlam montajı için güvenilir bir temel sağlayarak yapısal levhalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirir. Rüzgar enerjisi sektöründe, bu bileşenlerin aşırı rüzgarlar ve sıcaklık dalgalanmaları dahil olmak üzere zorlu çevresel koşullara dayanabilmesini sağlayan temel süreçler olan rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme sağlar. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işler, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanabilen kararlı ve dayanıklı bağlantıların oluşturulmasını sağlar.
