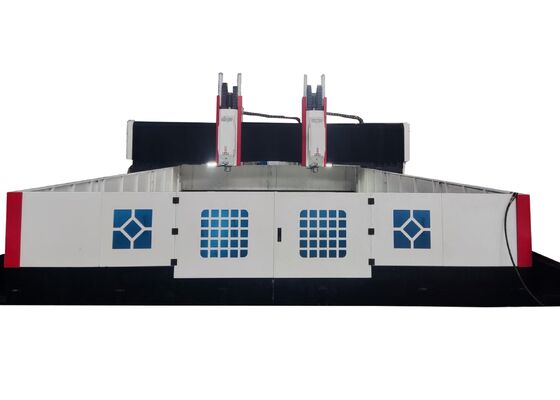

Model PHD6060 CNC Plaka Borma ve freze makinesi 22KW Servo Spindle Motor Gücü

Model PHD6060 CNC Plaka Delme ve Freze Makinesi 22KW Servo İş Mili Motor Gücü

Uygulama:

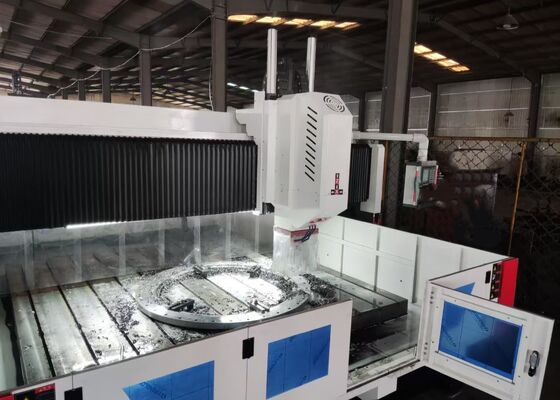

Bu özel tasarımlı CNC portal tipi flanş delme ve freze makinesi, plaka tipi iş parçaları ve yapısal montajlar üzerinde delme, pah kırma, kılavuz çekme, frezeleme ve delik büyütme dahil olmak üzere kapsamlı bir işleme operasyonları yelpazesini gerçekleştirmek üzere tasarlanmıştır. Belirtilen kalınlık aralığındaki flanşlar, diskler, halka şeklinde parçalar ve plakalar gibi bileşenler için yüksek verimli delik işleme yetenekleri sunar. Makine, hem delik geçişli hem de kör deliklerin işlenmesini sağlayarak monolitik malzeme bileşenlerinin yanı sıra kompozit malzeme iş parçalarıyla da olağanüstü uyumluluk gösterir. Gelişmiş dijital kontrol teknolojisi ile donatılmış bu makine, üstün operasyonel kolaylık ve rahatlık sağlar. Yüksek hassasiyetli otomatik üretime olanak tanır, çeşitli iş parçası türlerinin işleme ihtiyaçlarını karşılar ve büyük ölçekli üretim gereksinimlerini destekler.

Özellikler:

Ekipman Yapısı:

Bu CNC portal delme ve markalama makinesi, dökme demir yataklı tezgah, hareketli portal yapısı, hareketli eyer, delme-frezeleme güç ünitesi, otomatik yağlama ve güvenlik sistemi, devridaimli soğutma modülü, sayısal kontrol (NC) sistemi ve elektrik kontrol modülü ile özel olarak tasarlanmıştır. Rulmanlı kılavuzlarla donatılmış makine, olağanüstü yük taşıma kapasitesi ve hassas hareket kontrolü sağlarken, yüksek hassasiyetli bilyalı vidalı tahrik sistemleri üstün konumlandırma hassasiyeti ve tutarlı operasyonel tekrarlanabilirlik sunar.

Ürün Özellikleri

1. Delme Güç Ünitesi

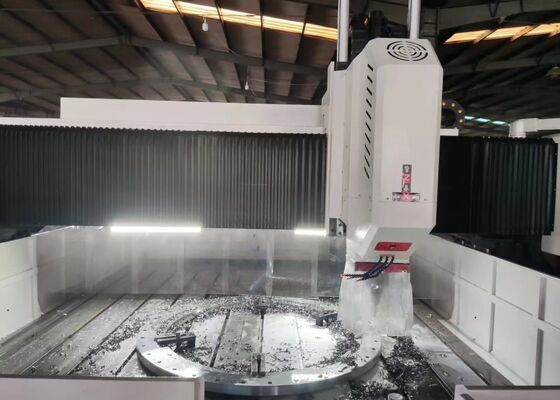

Delme güç ünitesi, özel olarak tasarlanmış hassas bir iş milini tahrik etmek için hız düşürme ve tork artırma amacıyla dişli senkron kayış kullanan, özel servo tahrikli bir iş mili motoru ile donatılmıştır. İş mili, sürekli hız ayarına olanak tanıyan altı sıralı bir Japon açılı yatak düzenine (önde dört, arkada iki yatak) sahiptir. Pnömatik takım değiştirici ile entegre edilmiş iş mili, hızlı ve verimli takım değişimi sağlar. Besleme hareketi, bir bilyalı vidaya bağlı bir servo motor tarafından desteklenmektedir. Hem X hem de Y eksenleri koordineli hareketi destekler ve doğrusal ve dairesel enterpolasyona izin veren yarı kapalı döngü kontrol kullanır. İş mili burnu, BT50 konik delik ile tasarlanmış olup, iş mili içinden soğutucu akışkan iletimi yoluyla yüksek hızlı U-matkap operasyonlarına olanak tanıyan yüksek hızlı döner bağlantı ile birleştirilmiştir.

2. Aktarım Sistemi
Tayvan menşeli kılavuz rayları ve yüksek hassasiyetli kaydırıcı konfigürasyonu ile sistem, sorunsuz çalışma ve geliştirilmiş ağır yük taşıma kapasitesi sağlar. X ekseni, yanal kılavuz ve yük taşıma elemanları olarak çift rulmanlı lineer kılavuz rayları kullanır ve yüksek hızlı delme operasyonlarının taleplerini tam olarak karşılar. X ekseni aktarımı, hassas doğrusal hareket kontrolü sağlayan bir hassas bilyalı vida ile birleştirilmiş bir AC servo motor tarafından tahrik edilir.

3. Aktarım Sistemi (Y-ekseni Bölümü, Devamı)
Y ekseni, her biri kılavuz raylara sabitlenmiş üç kare raylı taşıyıcıya sahip her iki tarafta iki adet ağır hizmet tipi rulmanlı lineer kılavuz rayı ile donatılmıştır ve Y ekseni kayar mekanizmasını oluşturur. Bu tasarım, portal çerçevesinin yüksek rijitlik ve yapısal bütünlük için zorlu gereksinimlerini karşılamakla kalmaz, aynı zamanda düşük sürtünme katsayısı, yüksek hareket hızı, üstün titreşim sönümleme özellikleri ve uzatılmış operasyonel ömür dahil olmak üzere çeşitli teknik avantajlar sunar. Y ekseni hareketi için, çift servo motor senkron tahrik teknolojisi kullanılır: her taraftaki özel bir servo motor, bilyalı vidanın dönüşünü senkronize bir şekilde tahrik ederek portal çerçevesinin hassas yer değiştirmesini sağlar ve yüksek hassasiyetli CNC işleme görevlerini destekler.

.

Bu gelişmiş CNC portal endüstriyel makinesi, plaka ve sac metal bileşenler üzerinde delme ve markalama işlemleri gerçekleştirmek üzere özel olarak tasarlanmıştır. Plaka tipi iş parçaları ve yapısal montajların yüksek hassasiyetli işlenmesi için hassas bir şekilde tasarlanmış olup, özellikle flanşlar, diskler, halka şeklinde parçalar, düz plakalar ve benzeri bileşenlerin işlenmesiyle uyumludur. Temel bir operasyonel gereksinim, iş parçalarının kalınlığının makinenin önceden tanımlanmış etkili işleme spesifikasyonlarına kesinlikle uyması gerektiğidir.

Çelik yapı imalat tesislerinde, bu ekipman, çelik çerçevelerin kararlı montajı için güvenilir bir temel sağlayarak yapısal plakalar ve bağlantı elemanları üzerinde hassas delme ve frezeleme işlemleri gerçekleştirir. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşları için gelişmiş, yüksek hassasiyetli işleme çözümleri sunar; bu bileşenlerin yüksek rüzgar ve sıcaklık değişimleri gibi zorlu çevresel koşullara dayanabilmesini sağlar. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış kararlı, dayanıklı bağlantıların oluşturulmasını sağlar.
