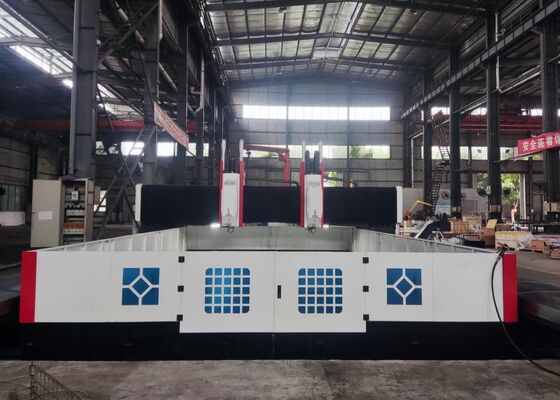

Büyük Boyutlu Gantry Tipi Mobil CNC Yüksek Hızlı Sondaj ve freze makinesi
Ürün Tanıtımı:
Bu makine, gantry tipi mobil bir CNC yüksek hızlı sondaj ve frezeleme sistemidir.ısı değiştiricileri, boru levhaları ve döngü rulmanları. İç soğutma ile yüksek hızlı karbid sondajı benimsenir. Makine, basit bir çalışma sağlayan bir KND veya CNC otobüs kontrol sistemi ile kontrol edilir.Yüksek otomasyon, mükemmel işleme doğruluğu ve çeşitli iş parçası türleri ile küçük ve orta seri üretim için güçlü uyarlanabilirlik.
Ürün konfigürasyonu:
| Model |
PHD4080 |
| İş parçasının boyutu |
LxW (mm) |
4000x8000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 veya 2 |
| Spindle konik |
BT1 |
| En fazla delme çapı (mm) |
Φ90 |
| En fazla kalınlık (mm) |
≤ 300 |
| Tapping çapı |
M3-M36 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
22/30/37 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
4000 |
| Yan hareket hızı (r/min) |
0 ~ 6 |
| Yan hareket için servomotor gücü (kW) |
3.6 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
8000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 6 |
| Besleme servo motor gücü (kW) |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
1400 |
| Hareket hızı (m/dakika) |
0 ~ 4 |
| Servo motor gücü (kW) |
3.6 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/KND/GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
13x6.9x6.2 |
Ürün özellikleri

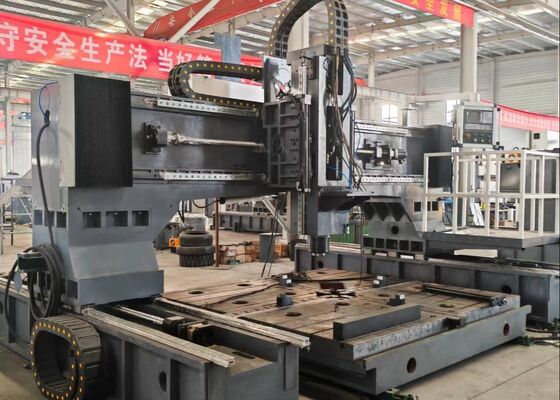

1Ekipman esas olarak bir makine tabanından, çalışma masasından, seyahat portalından, dikey ram tipi sondaj ve freze gücü başından, hidrolik sistemden, pnevmatik sistemden, soğutma sisteminden oluşur.Merkezi yağlama sistemi, elektrikli kontrol sistemi ve otomatik çip tahliye sistemi.
2Bu makine serisinde, çalışma masası ve portre bağımsız olarak yapılandırılmıştır ve portre iki temel ray boyunca hareket eder.Bu konfigürasyon büyük ölçüde yüksek yük taşıma performansını sağlamakla birlikte işleme istikrarını ve hassasiyetini artırır.
3İş masası, mükemmel sertliği, dayanıklılığı ve uzun vadeli operasyonel güvenilirliği sağlayan, üst düzey gri dökme demirden üretilmiştir.
Makine yatağı ve çalışma masası her ikisi de yüksek dayanıklı gri dökme demirden (HT300) yapılmıştır ve gerginliği azaltmak için çift temperleme ısı işlemine maruz kalmaktadır.Borma işlemleri sırasında titreşim rezonansını ortadan kaldırmak ve karbid aletlerin kullanım ömrünü uzatmak için, yatak ve çalışma masası arasında ayrı bir yapı tasarımı kabul edilir.
1Entegre otomatik çip çıkarma ve dolaşım soğutma suyu sistemi verimsiz zamanı etkili bir şekilde azaltır ve operatörün emek yoğunluğunu azaltır.Operatörlerden yalnızca iş parçasının yüklenmesi ve boşaltılması ve araçların değiştirilmesi gerekmektedir..
2Makine, iç soğutma yeteneğine ve karbid matkaplarla uyumluluğuna sahip Tayvan yapımı BT50 yüksek hassasiyetli bir spindle ile donatılmıştır.Hızlı alet değişikliklerini kolaylaştırmak için bir pnevmatik alet silindir dahil edilirYüksek güçlü spindle motoru, geniş bir hız aralığı ve istikrarlı tork çıkışını sağlayan bir servo kontrollü senkroniz bant iletim aracılığıyla çalıştırılır.
3Bu CNC sondaj makinesi, iş parçasının özelliklerine ve hassasiyet gereksinimlerine göre özel olarak tasarlanmıştır.En iyi işleme performansını sağlamakÇukur desenleri dairesel veya doğrusal olsun, sistem işlemleri verimli ve doğru bir şekilde tamamlar ve son derece uygun maliyetli bir üretim çözümü sunar.

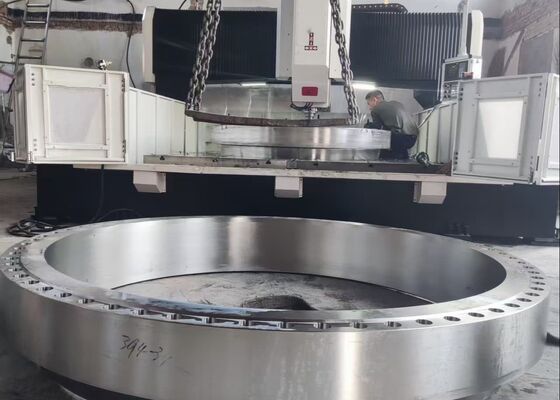

CNC portalı levha delme makinesi, levha tipi bileşenlerin ve yapısal parçaların yüksek hassasiyetli işlenmesi için özel olarak tasarlanmış ağır endüstriyel bir çözümdür.Flanş gibi iş parçalarını işlemek için optimize edilmiştir., diskler, halkalar ve düz levhalar, malzeme kalınlığı makinenin etkin işleme aralığında kalırsa.
Çelik yapı üretim tesislerinde, bu levha delme makinesi yapı levhaları ve bağlantı elemanlarında hassas delme ve frezeleme yapar.çelik çerçeve montajı için güvenilir bir temel oluştururRüzgar enerjisi endüstrisinde, rüzgar türbini kuleleri ve flens bileşenleri için yüksek hassasiyetli işleme sağlar.Güçlü rüzgarlar ve sıcaklık dalgalanmaları gibi şiddetli çevresel koşullar altında yapısal bütünlüğü sağlamakKöprü inşaat uygulamalarında, ekipman köprü kirişlerini ve destek bileşenlerini işlemek için kullanılır.Yapının uzun kullanım ömrü boyunca dinamik yükleri taşıyabilen güçlü ve dayanıklı eklemlerin sağlanması.
