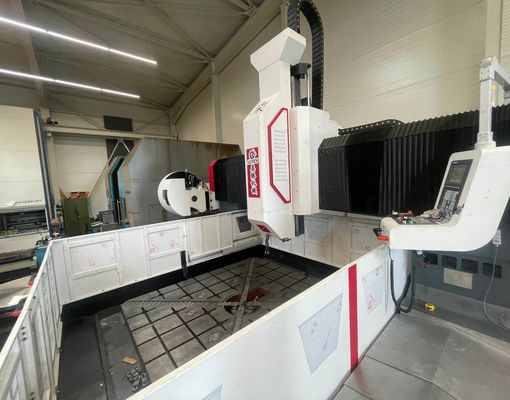

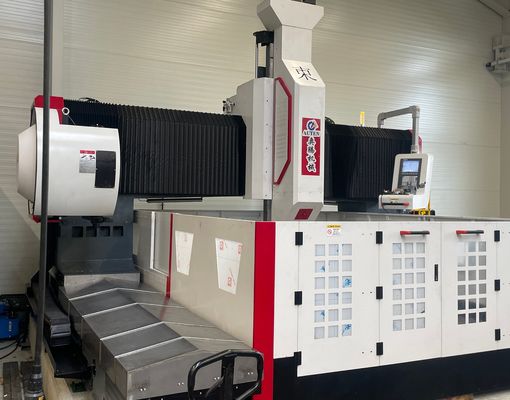

Model PHD3030 Plakalar ve Boru Levhaları İçin Yüksek Hızlı CNC Plaka Delme Makinesi

Model PHD3030 Plakalar ve Boru Levhaları İçin Yüksek Hızlı CNC Plaka Delme Makinesi

Başvuru:

Plaka tipi iş parçalarında ve yapısal çelik bileşenlerde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri için uygundur.

Makine, belirtilen işleme kapasitesi dahilinde flanşların, disklerin, halkaların, boru levhalarının ve plaka bileşenlerinin yüksek verimli şekilde işlenmesi için özel olarak tasarlanmıştır. Tek malzeme ve kompozit iş parçaları üzerinde hem açık hem de kör delik üretebilme kapasitesine sahiptir. Tamamen CNC kontrollü bir işleme sistemiyle donatılan ekipman, hem yüksek karışımlı, düşük hacimli üretim hem de büyük ölçekli üretim uygulamaları için sezgisel çalışma, yüksek otomasyon, olağanüstü işleme doğruluğu ve olağanüstü esneklik sunar.

Özellikler:

Makine Yapısı:

Makine, öncelikle bir çalışma masası, hareketli kızak, hareketli kayar eyer, delme ve frezeleme güç başlığı, otomatik yağlama sistemi, koruyucu muhafaza, devridaimli soğutma sistemi, CNC kontrol sistemi ve elektrik kontrol sisteminden oluşan sağlam bir dökme demir yatak yapısını benimser. Makine, işleme süreci boyunca üstün konumlandırma doğruluğu ve mükemmel tekrarlanabilirlik sağlayan, yüksek hassasiyetli bilyalı vidalı aktarım sistemleriyle birlikte destek ve kılavuzluk için hassas doğrusal yuvarlanma kılavuzlarını kullanır.

1. Tezgah:

Çalışma tezgahı birinci sınıf gri dökme demirden (HT250) üretilmiştir ve mükemmel metalurjik bütünlük ve uzun vadeli boyutsal stabilite sağlamak için ikincil gerilim giderme ısıl işlemine ve ardından hassas işlemeye tabi tutulur. Döküm çalışma masası yapısı, zorlu işleme uygulamaları için olağanüstü sağlamlık ve yük taşıma kapasitesi sağlar.

2. Hareketli Portal:

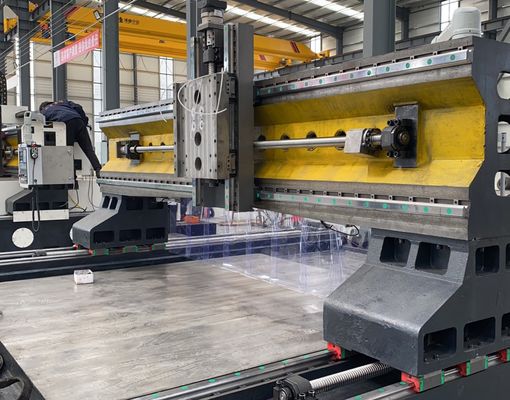

Hareketli köprü, olağanüstü yapısal sağlamlık ve titreşim direnci sağlayan, yüksek kaliteli gri dökme demirden (HT250) üretilmiştir. Portalın ön kısmı, makinenin Y ekseni hareket mekanizmasını oluşturan iki adet ultra ağır hizmet tipi doğrusal döner kılavuz, hassas bir bilyalı vida düzeneği ve yüksek performanslı bir servo tahrik sistemi ile donatılmıştır. Delme ve frezeleme güç başlığı doğrudan hareketli kızak taşıyıcısına monte edilir. Portal hareketi, hassas bir kaplin yoluyla servo tahrikli bilyalı vidalı şanzıman yoluyla elde edilir ve düzgün hareket, yüksek konumlandırma doğruluğu ve güvenilir işleme performansı sağlar.

Makine, etkili işleme kapasitesi dahilinde flanşların, disklerin, halkaların, boru levhalarının ve plaka iş parçalarının yüksek verimli şekilde delinmesi için özel olarak geliştirilmiştir. Tek malzemeli ve kompozit iş parçalarında hem açık hem de kör delikleri işleme kapasitesine sahiptir. Tamamen CNC kontrollü işleme prosesi, rahat çalışma, yüksek seviyede otomasyon, olağanüstü işleme hassasiyeti ve mükemmel üretim esnekliği sağlayarak onu hem çeşitli imalat hem de yüksek hacimli endüstriyel üretim için uygun hale getirir.

Bu tanıtım iş parçaları, çok çeşitli standart özellikleri ve tipik işleme uygulamalarını temsil etmektedir. Müşterilerin ve teknik personelin işleme kalitesini, boyutsal hassasiyeti ve yüzey kalitesini doğrudan değerlendirmesine olanak tanıyarak makinenin işleme kapasitesini, operasyonel performansını ve belirli üretim gereksinimlerine uygunluğunu değerlendirmek için pratik bir referans sağlar.
