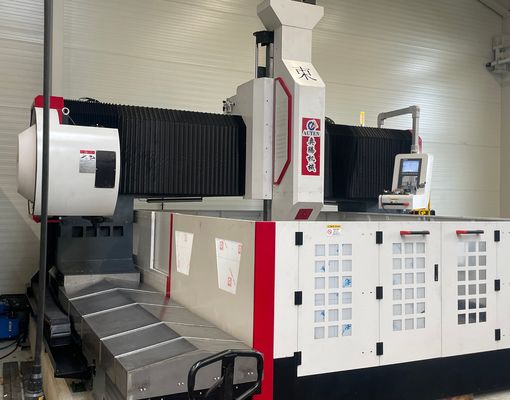

2000x2000mm İş parçasının boyutu Plaka ve boru levhaları için yüksek hızlı CNC sondaj makinesi
Uygulama:
CNC portre tipi levha delme ve freze makinesi, boru levhalarının, flansların, rulmanların, ısı değiştiricilerinin,Petrokimyasal işleme gibi endüstrilerde diğer yapısal bileşenler, nükleer enerji üretimi, rüzgar enerjisi, kazan imalatı ve çelik yapı imalatı.Ayrıca dış soğutma sistemleri ile yüksek hızlı bükme sondajıEkipman, sondaj, çemberleme, dokunma, frezeleme ve sondaj dahil olmak üzere birden fazla işleme fonksiyonunu entegre eder.dokunarak, ve freze işlemleri.
Özellikler:
| Model |
PHD2020 |
| İş parçasının boyutu |
LxW (mm) |
2000x2000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT1 |
| En fazla delme çapı (mm) |
Φ80 |
| En fazla kalınlık (mm) |
≤ 250 |
| Tapping çapı |
M3-M30 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
22/30 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
2000 |
| Yan hareket hızı (r/min) |
0 ~ 8 |
| Yan hareket için servomotor gücü (kW) |
2.4 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
2000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
800 |
| Hareket hızı (m/dakika) |
0 ~ 8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/KND/GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
5.3x3.8x2.7 |
Ürün özellikleri

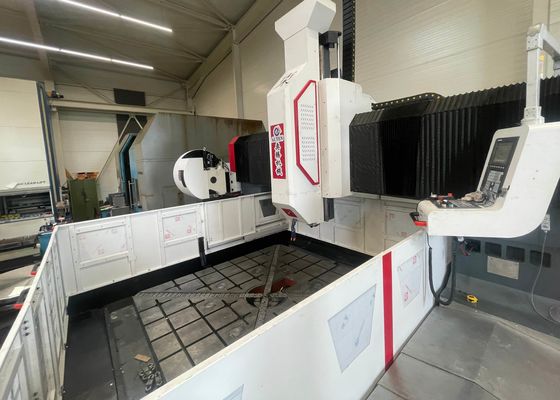

1Ekipman, bir makine tabanından, uzunlamalı kaydırma biriminden, porttali yapısından, çapraz kaydırmadan, dikey besleme mekanizmasından, sondaj ve frezelik spindle başından, çalışma masasından, soğutma sisteminden oluşur.Otomatik çip tahliye sistemi, merkezi yağlama sistemi, pnömatik sistem, elektrikli kontrol sistemi ve diğer yardımcı sistemler.
2Servo tahrikli kaydırıcı spindle ünitesi sondaj, reaming, dokunma, çemberleme ve oluk frezeleme işlemlerini gerçekleştirebilir. Bağımsız olarak veya diğer eksenlerle koordine olarak çalışabilir.Spindle, iç soğutma suyu kaynağı ve kelebek yaylı otomatik araç serbest bırakma sistemi ile yüksek hassasiyetli Tayvan yapımı BT50 konik spindle'i benimser.Araç değişimi hidrolik gevşeme mekanizması ile gerçekleşir, sondaj ve freze aletleri arasında hızlı ve uygun bir şekilde geçiş yapabilmektedir.

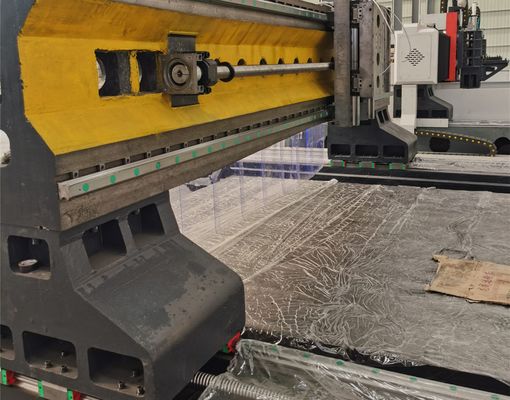

3. Makine pürüzsüz, istikrarlı ve doğru hareket sağlamak için yüksek hassasiyetli doğrusal kılavuzluk yolları benimser. Bir AC servo motor senkroniz kemer ve hassasiyetli top vida sistemi,Mükemmel konumlama doğruluğunu ve tekrarlanabilirliğini garanti eder.
4. Makine çerçevesi ve portalı yüksek kaliteli dökme demir veya kaynaklı çelik plaka yapılarından yapılmıştır. Bu bileşenler işleme başlamadan önce yüksek sıcaklıklı gerginlik rahatlatma kızartmasına maruz kalırlar.yarı bitirme işleminden sonra ikincil bir kızartma işlemi ile takip edilirSon hassas işleme, yüksek yapısal sertliği, uzun süreli istikrar ve tutarlı doğruluğu sağlar.
CNC portalı levha delme ve freze makinesi, levha tipi bileşenlerin ve yapısal parçaların hassas işlenmesi için tasarlanmış yüksek performanslı bir endüstriyel çözümdür.Flanş işlemek için uygundur., diskler, halkalar ve düz levhalar, malzeme kalınlığı makinenin etkin işleme aralığı içinde olduğu sürece.
Çelik yapı üretim atölyelerinde, bu ekipman, çelik çerçevelerin güvenilir montajını sağlayan yapı plakalarının ve bağlantı bileşenlerinin yüksek hassasiyetle delinmesini ve freze edilmesini gerçekleştirir.Rüzgar enerjisi endüstrisinde, güçlü rüzgarlar ve sıcaklık değişimleri gibi zorlu çalışma koşullarında yapısal bütünlüğü sağlayan rüzgar türbini kulelerini ve flens bileşenlerini işleme için yaygın olarak kullanılır.Köprü inşaat uygulamalarında, köprü kirişlerini ve destek elemanlarını işlemek için kullanılır ve yapının hizmet ömrü boyunca uzun süreli dinamik yüklere dayanabilen dayanıklı ve istikrarlı eklemler üretir.
