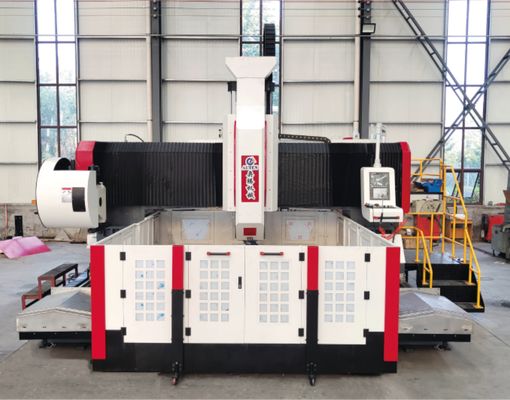

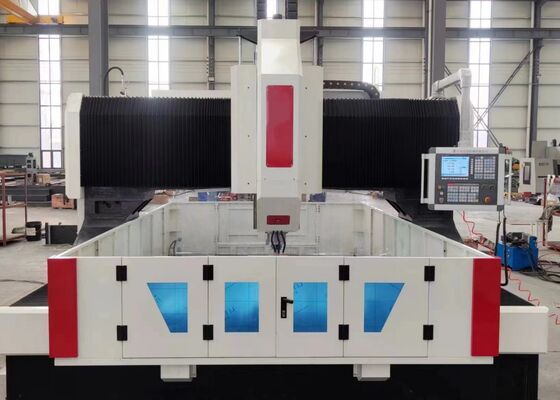

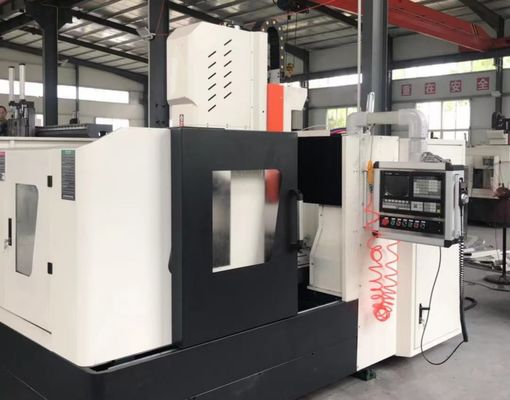

M3-M30 Boru Sac Flanşı İçin Kılavuz Çekme Çapı CNC Portal Plaka Delme Makinesi

M3-M30 Boru Sac Flanşı İçin Kılavuz Çekme Çapı CNC Portal Plaka Delme Makinesi

Başvuru:

CNC Portal Plaka Delme ve Freze Makinesi, petrokimya mühendisliği, nükleer enerji, rüzgar enerjisi, kazan imalatı ve çelik yapı imalatı gibi endüstrilerde kullanılan boru levhalarının, flanşların, yatakların, ısı eşanjörlerinin ve diğer plaka tipi bileşenlerin yüksek hassasiyetle işlenmesi için özel olarak tasarlanmıştır. Makine, içten soğutmalı yüksek hızlı karbür delmenin yanı sıra harici soğutmalı yüksek hızlı bükümlü delmeyi destekler. Delme, pah kırma, kılavuz çekme, frezeleme ve delik işleme dahil olmak üzere birden fazla işleme özelliğini tek bir platformda birleştirir. İsteğe bağlı otomatik dik açılı ataşman, yan delme, kılavuz çekme ve frezeleme işlemlerine olanak sağlayarak makinenin işlevselliğini daha da genişletir.

Özellikler:

Ürün özellikleri

1. Makine esas olarak sağlam bir makine tabanı, uzunlamasına kızak tertibatı, portal çerçevesi, enine kızak, dikey besleme mekanizması, delme ve frezeleme iş mili kafası, çalışma masası, soğutma sıvısı sirkülasyon sistemi, otomatik talaş konveyörü, merkezi yağlama sistemi, pnömatik sistem, elektrik kontrol sistemi ve diğer destek tertibatlarından oluşur ve eksiksiz ve yüksek verimli bir işleme çözümü sağlar.

2. Servo kontrollü kayar iş mili kafası, delme, raybalama, kılavuz çekme, pah kırma ve kanal frezeleme işlemlerini gerçekleştirmek üzere tasarlanmıştır. İşleme esnekliğini en üst düzeye çıkarmak için bağımsız olarak veya diğer makine eksenleriyle senkronize hareket halinde çalışabilir. İş mili, dahili soğutma sistemine ve kelebek yaylı otomatik takım bağlama mekanizmasına sahip, yüksek hassasiyetli BT50 Tayvan yapımı iş mili ile donatılmıştır. Hidrolik takım serbest bırakma, delme ve frezeleme takımlarının hızlı ve rahat bir şekilde değiştirilmesini sağlayarak işleme verimliliğini önemli ölçüde artırır.

3. Makine, düzgün, istikrarlı ve son derece hassas hareket sağlamak için yüksek hassasiyetli doğrusal kılavuzlara sahiptir. Hareket, senkron kayış ve hassas bilyalı vidalı aktarım sistemi aracılığıyla bir AC servo motor tarafından sürülür ve olağanüstü konumlandırma doğruluğu, tekrarlanabilirlik ve güvenilir uzun vadeli işleme performansı sağlar.

4. Makine çerçevesi ve portal, birinci sınıf dökme demirden veya ağır hizmet tipi kaynaklı çelik levha yapılardan üretilmiştir. Her iki bileşen de işlemeden önce yüksek sıcaklıkta gerilim giderme tavlamasına tabi tutulur, ardından yarı son işlemden sonra ikincil bir gerilim giderme işlemi uygulanır. Nihai hassas işleme, uzatılmış hizmet ömrü boyunca üstün yapısal sağlamlık, mükemmel boyutsal kararlılık ve tutarlı işleme doğruluğu sağlar.

CNC Portal Plaka Delme ve Freze Makinesi, plaka bileşenlerinin ve yapısal iş parçalarının hassas şekilde işlenmesi için tasarlanmış yüksek performanslı bir işleme merkezidir. Malzeme kalınlığının makinenin belirtilen işleme kapasitesi dahilinde olması koşuluyla flanşların, disklerin, halkaların, düz plakaların ve benzer bileşenlerin işlenmesi için idealdir. Sağlam yapısı ve çok yönlü işleme yetenekleri, onu zorlu endüstriyel üretim uygulamaları için mükemmel bir çözüm haline getiriyor.

Çelik yapı imalat tesislerinde makine, yapısal plakalar ve bağlantı elemanları üzerinde yüksek hassasiyette delme ve frezeleme işlemleri gerçekleştirerek çelik çerçevelerin montajı için hassas bileşenler sağlar. Rüzgar enerjisi endüstrisinde, rüzgar türbini kulesi bölümlerinin ve flanş bileşenlerinin işlenmesinde yaygın olarak kullanılır ve ağır rüzgar yükleri ve sıcaklık dalgalanmaları dahil olmak üzere zorlu çevre koşulları altında boyutsal doğruluk ve yapısal güvenilirlik sağlar. Köprü mühendisliği projelerinde ekipman, köprü kirişlerini, bağlantı plakalarını ve destek bileşenlerini işlemek, uzun vadeli dinamik yüklemeye dayanabilecek güçlü ve dayanıklı bağlantılar üretmek ve böylece köprü yapılarının güvenliğine, stabilitesine ve hizmet ömrüne katkıda bulunmak için kullanılır.
