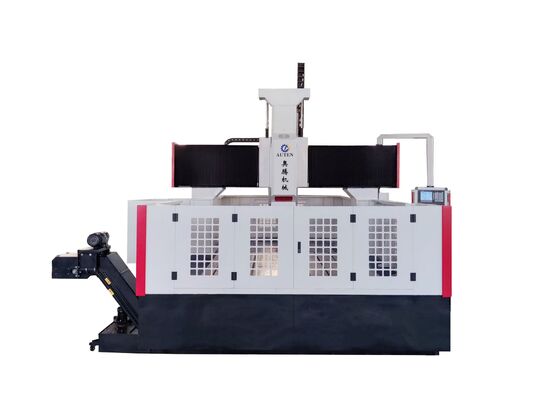

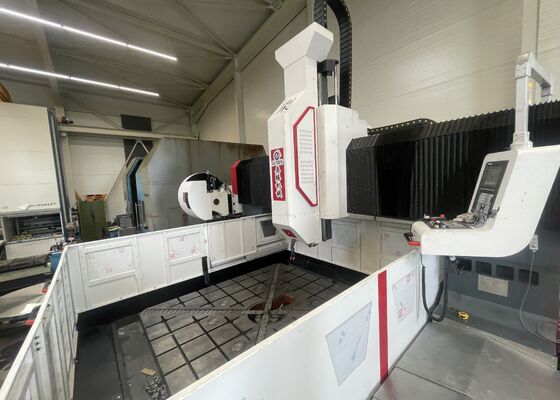

Flanş İmalatı için Yüksek Verimli CNC Plaka Delme ve Freze Makinesi
Başvuru:
CNC Portal Plaka Delme ve Frezeleme Makinesi, petrokimya mühendisliği, nükleer enerji, rüzgar enerjisi, kazan imalatı ve yapısal çelik imalatı gibi endüstrilerde kullanılan boru levhalarının, flanşların, yatak plakalarının, ısı eşanjörlerinin ve çeşitli plaka tipi bileşenlerin yüksek hassasiyetle işlenmesi için tasarlanmıştır. Makine, fener mili içinden soğutma sıvısı ile yüksek hızlı karbür delmenin yanı sıra, harici soğutma sıvısı beslemesi ile yüksek hızlı bükümlü delmeyi destekler. Delme, pah kırma, kılavuz çekme, frezeleme ve delik işleme işlemlerini tek bir CNC işleme sistemine entegre ederek olağanüstü esneklik ve üretim verimliliği sağlar. İsteğe bağlı otomatik dik açılı ataşman işleme kapasitesini daha da genişleterek karmaşık bileşenlerin verimli yan delme, kılavuz çekme ve frezeleme işlemlerine olanak sağlar.
Özellikler:
| Modeli |
Doktora2020 |
| İş parçası boyutu |
UxG (mm) |
2000x2000 |
| Tezgahın T yuvası genişliği (mm) |
28 |
| Delme güç başlığı |
Adet |
1 |
| Mil konikliği |
BT50 |
| Maks. delme çapı (mm) |
Φ80 |
| Maks. kalınlık (mm) |
≤250 |
| Kılavuz çekme çapı |
M3-M30 |
| İş mili hızı (dev/dak) |
30~3000 |
| Servo iş mili motor gücü (kW) |
22/30 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay vuruş (mm) |
2000 |
| Yanal hareket hızı (dev/dak) |
0~8 |
| Yanal hareket için servo motor gücü (kW) |
2.4 |
| Portal boyuna hareketi (Y ekseni) |
Maks. ilerleme stroku (mm) |
2000 |
| İlerleme hızı (m/dak) |
0~8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey koç besleme hareketi (Z ekseni) |
Maks. vuruş (mm) |
800 |
| Hareket hızı (m/dak) |
0~8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (İsteğe bağlı) |
24 takım konumu |
| Genel boyut |
UxGxY (m) |
5,3x3,8x2,7 |
Ürün özellikleri
1. Makine öncelikle ağır hizmet tipi bir makine tabanı, uzunlamasına kızak tertibatı, portal çerçevesi, enine kızak, dikey besleme mekanizması, delme ve frezeleme iş mili kafası, çalışma masası, soğutma sıvısı sirkülasyon sistemi, otomatik talaş taşıma sistemi, merkezi yağlama ünitesi, pnömatik sistem, elektrik kontrol kabini ve yardımcı bileşenlerden oluşur ve eksiksiz, yüksek verimli bir işleme çözümü sağlar.
2. Servo kontrollü kayar iş mili kafası, delme, raybalama, kılavuz çekme, pah kırma ve kanal frezeleme işlemlerini gerçekleştirmek üzere tasarlanmıştır. İşleme çok yönlülüğünü en üst düzeye çıkarmak için bağımsız olarak çalışabilir veya birden fazla CNC ekseniyle koordineli çalışabilir. İş mili, dahili soğutma sistemine ve disk yaylı otomatik takım bağlama mekanizmasına sahip yüksek hassasiyetli Tayvan yapımı BT50 iş mili ile donatılmıştır. Hidrolik takım serbest bırakma, delme ve frezeleme takımlarının hızlı ve rahat bir şekilde değiştirilmesini sağlayarak işleme verimliliğini artırır ve arıza süresini en aza indirir.
3. Düzgün hareket, yüksek sağlamlık ve olağanüstü hareket doğruluğu sağlamak için makinenin her yerine yüksek hassasiyetli doğrusal kılavuzlar yerleştirilmiştir. Besleme mekanizması, senkron kayış ve hassas bilyalı vida sistemi aracılığıyla bir AC servo motor tarafından çalıştırılır ve olağanüstü konumlandırma hassasiyeti, tekrarlanabilirlik ve istikrarlı uzun vadeli işleme performansı sağlar.
4. Makine tabanı ve portal çerçevesi birinci sınıf dökme demirden veya ağır hizmet tipi kaynaklı çelik levha yapılardan üretilmiştir. Tüm ana yapısal bileşenler, işleme öncesinde yüksek sıcaklıkta gerilim giderme işlemine tabi tutulur ve ardından yarı bitirme işleminden sonra ikincil bir gerilim giderme işlemi uygulanır. Nihai hassas işleme, makinenin çalışma ömrü boyunca üstün yapısal güç, mükemmel boyutsal kararlılık ve tutarlı işleme doğruluğu sağlar.
CNC Portal Plaka Delme ve Frezeleme Makinesi, plaka bileşenlerinin ve yapısal iş parçalarının hassas işlenmesi için özel olarak geliştirilmiş yüksek performanslı bir CNC işleme merkezidir. Flanşların, disklerin, halkaların, düz plakaların ve benzer bileşenlerin makinenin belirtilen işleme kapasitesi dahilinde işlenmesi için idealdir. Sağlam mekanik yapısı, gelişmiş CNC teknolojisi ve çok fonksiyonlu işleme yetenekleriyle hem olağanüstü hassasiyet hem de yüksek üretim verimliliği gerektiren endüstriyel uygulamalar için ideal bir çözüm sunar.
Yapısal çelik üretim tesislerinde makine, yapısal plakaların, taban plakalarının ve bağlantı elemanlarının hassas şekilde delinmesini ve frezelenmesini gerçekleştirerek verimli çelik çerçeve montajı için doğru şekilde işlenmiş bileşenler sağlar. Rüzgar enerjisi endüstrisinde, rüzgar türbini kule bölümlerinin ve büyük çaplı flanş düzeneklerinin işlenmesinde yaygın olarak kullanılır ve güçlü rüzgar yükleri ve aşırı sıcaklık dalgalanmaları dahil olmak üzere zorlu çalışma ortamlarında mükemmel boyutsal hassasiyet ve yapısal güvenilirlik sağlar. Köprü inşaatı projelerinde ekipman, köprü kirişlerinin, bağlantı plakalarının ve destekleyici yapısal elemanların işlenmesinde yaygın olarak kullanılmakta ve uzun süreli dinamik yüke dayanabilen dayanıklı, yüksek mukavemetli bağlantılar üretmektedir. Sonuç olarak, büyük ölçekli köprü altyapısının yapısal güvenliğine, operasyonel güvenilirliğine ve uzatılmış hizmet ömrüne önemli ölçüde katkıda bulunur.
