Büyük formatlı yüksek hızlı CNC plaka delme ve freze makinesi

Flanşlar İçin Büyük Format Yüksek Hızlı CNC Plaka Delme ve Freze Makinesi

Uygulama:

CNC Gantry Plaka Delme ve Freze Makinesi, petrokimya işleme, nükleer enerji üretimi, rüzgar enerjisi, kazan imalatı ve yapısal çelik imalatında kullanılan boru tablaları, flanşlar, yatak plakaları, ısı değiştirici bileşenleri ve çok çeşitli plaka tipi iş parçalarının yüksek hassasiyetli işlenmesi için özel olarak geliştirilmiştir. Makine, mil içi soğutmalı yüksek hızlı karbür delme ve harici soğutmalı yüksek hızlı spiral delme işlemlerini destekler. Delme, pah kırma, kılavuz çekme, frezeleme ve delik büyütme işlemlerini tek bir CNC işleme platformunda entegre ederek olağanüstü işleme esnekliği ve üretim verimliliği sağlar. Opsiyonel otomatik dik açılı freze kafası, karmaşık iş parçalarının verimli yan delme, kılavuz çekme ve frezeleme işlemlerini mümkün kılarak yeteneklerini daha da artırır.

Teknik Özellikler:

Ürün Özellikleri

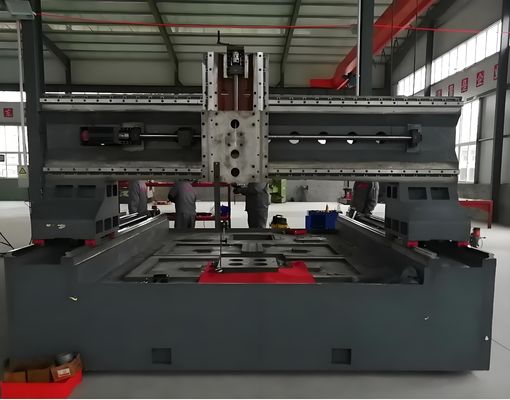

1. Ekipman, ağır hizmet tipi makine tabanı, boyuna kızak tertibatı, portal yapısı, enine kızak mekanizması, dikey ilerleme ünitesi, delme ve frezeleme mili kafası, iş tablası, soğutma sıvısı sirkülasyon sistemi, otomatik talaş konveyörü, merkezi yağlama sistemi, pnömatik sistem, elektrik kontrol kabini ve diğer destekleyici bileşenlerden oluşur. Bu entegre modüller, yüksek hassasiyetli endüstriyel imalat gereksinimlerini karşılamak üzere tasarlanmış eksiksiz ve verimli bir CNC işleme platformu oluşturur.

2. Servo tahrikli kayar mil kafası, delme, raybalama, kılavuz çekme, pah kırma ve kanal frezeleme gibi birden fazla işleme operasyonunu entegre eder. Bu işlemler bağımsız olarak veya koordineli çok eksenli kontrol aracılığıyla gerçekleştirilebilir, bu da üstün işleme esnekliği ve çok yönlülük sağlar. Mil, Tayvan'da üretilmiş yüksek hassasiyetli BT50 iç soğutmalı bir mil ile donatılmıştır ve disk yay teknolojisini kullanan otomatik takım sıkma sistemine sahiptir. Hidrolik takım bırakma mekanizması, hızlı ve kullanışlı takım değişimi sağlayarak takım değiştirme döngülerini etkin bir şekilde kısaltır ve genel üretim verimliliğini artırır.

3. Makinenin ana hareket eksenlerinde, sorunsuz çalışma, mükemmel mekanik rijitlik ve doğru konumlandırma performansı sağlamak için yüksek hassasiyetli lineer kızaklar kullanılır. İlerleme tahrik sistemi, üstün konumlandırma doğruluğu, mükemmel tekrarlanabilirlik ve güvenilir uzun süreli işleme kararlılığı sağlayan AC servo motorları senkron kayış tahriki ve hassas bilyalı vidalı mekanizmalarla birleştirir.

4. Makine yatağı ve portal çerçevesi, birinci sınıf dökme demir veya yüksek mukavemetli kaynaklı çelik yapılardan imal edilmiştir. Hassas işleme öncesinde, tüm ana yapısal bileşenler yüksek sıcaklıkta gerilim giderme tavlamasına tabi tutulur, ardından yarı bitirme sonrası ikincil gerilim giderme işlemi yapılır. Bu gelişmiş üretim süreci, yapısal rijitliği etkin bir şekilde artırır, boyutsal kararlılığı iyileştirir ve ekipmanın hizmet ömrü boyunca tutarlı ve doğru işleme performansı sağlar.

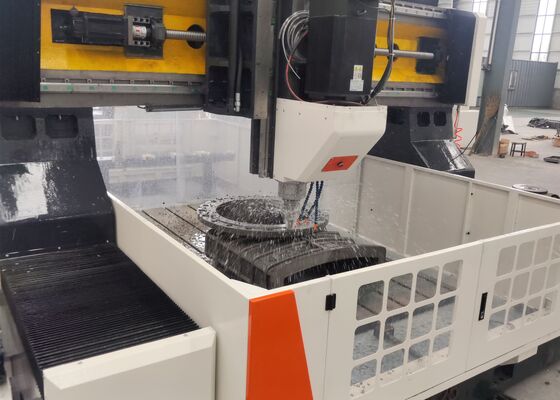

CNC Gantry Plaka Delme ve Freze Makinesi, plaka bileşenleri ve yapısal çelik parçaların hassas işlenmesi için özel olarak geliştirilmiş yüksek performanslı bir CNC işleme merkezidir. Flanşlar, diskler, halkalar, çelik plakalar ve belirtilen işleme aralığındaki benzer iş parçalarının işlenmesi için idealdir. Rijit bir mekanik yapı, gelişmiş CNC kontrol teknolojisi ve çok fonksiyonlu işleme yetenekleri ile makine, olağanüstü doğruluk, yüksek verimlilik ve kararlı çalışma gerektiren endüstriyel uygulamalar için verimli ve güvenilir bir çözüm sunar.

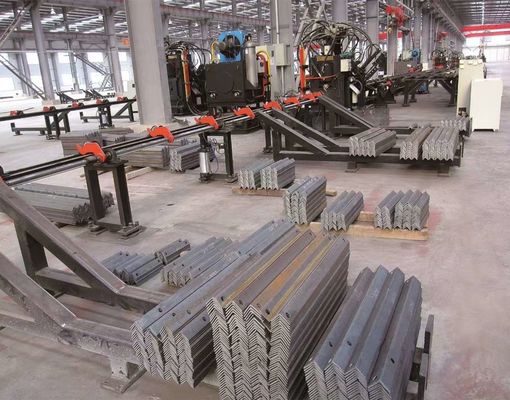

Yapısal çelik imalat tesislerinde, ekipman, yapısal plakalar, taban plakaları ve bağlantı bileşenleri üzerinde yüksek hassasiyetli delme ve frezeleme işlemleri gerçekleştirerek verimli çelik yapı montajı için doğru işlenmiş parçalar sağlar. Rüzgar enerjisi endüstrisinde, rüzgar türbini kule bölümleri ve büyük çaplı flanş bileşenlerinin işlenmesi için yaygın olarak kullanılır, bu da güçlü rüzgar yükleri ve aşırı sıcaklık dalgalanmaları gibi zorlu koşullar altında mükemmel boyutsal doğruluk, yapısal tutarlılık ve uzun süreli güvenilirlik sağlar. Köprü inşaat projelerinde, makine köprü kirişleri, ekleme plakaları ve destekleyici yapısal elemanların işlenmesi için yaygın olarak kullanılır, uzun süreli dinamik yüklere dayanabilen yüksek mukavemetli hassas bağlantılar üretir. Gelişmiş işleme yeteneği, güvenilir performansı ve üstün doğruluğu ile ekipman, büyük ölçekli köprü ve altyapı projeleri için yapısal güvenliği, operasyonel kararlılığı ve uzatılmış hizmet ömrünü iyileştirmeye önemli ölçüde katkıda bulunur.
