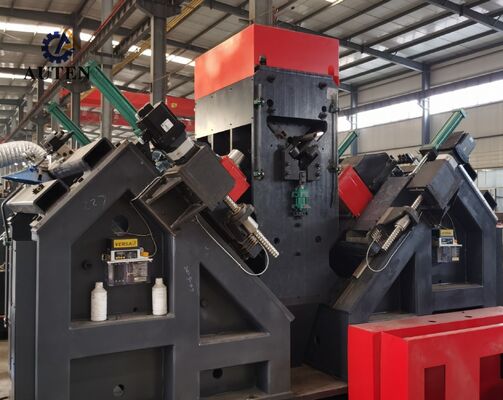

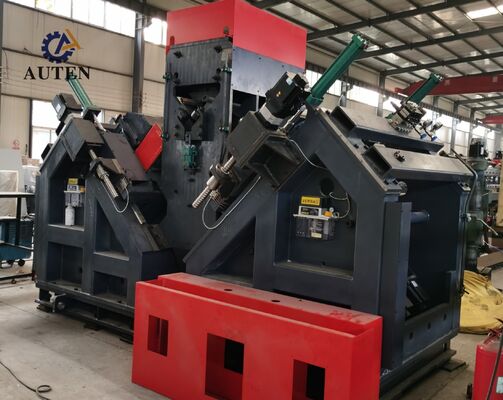

Akıllı CNC Çaplı Sondaj ve İşaretleme Makinesi 6 sondaj başlığı ile
Ürün Kullanımı:
Bu özel tasarlanmış CNC açılı çelik delme üretim hattı özellikle büyük boyutlu,Yüksek dayanıklılıklı açılı çelik, yalnızca iletim hattı kulelerinin üretimi için kullanılan bir ana malzemeÜretim hattı, açılı çelik üzerindeki tüm gerekli deliklerin yüksek hassasiyetle işlenmesini sağlar, üstün delik kalitesi, hassas konumlama doğruluğu, olağanüstü üretim verimliliği,ve gelişmiş otomatik performans.
Ana parametreler:
| Model |
JNC2532 |
ADM2532 |
ADM3635 |
| Açı boyutu (mm) |
100×100×10~250×250×32 |
100×100×10~360×360×35 |
| Maks. boşluk uzunluğu ((m) |
14 |
| Borma yuvasının konperasyonu |
/ |
BT2 |
| Max. Borma çapı (mm) |
F40 |
| Her bir tarafta matkap miktarı (pc) |
3 (her iki tarafta toplamda 6) |
| Max.spindle dönme hızı (r/min) |
120-560,Değiştiricinin adımsız ayarlanması |
6000 |
| Matkabın en yüksek kesme hızı (m/dakika) |
/ |
200 |
| CNC aksları |
3 |
9 |
| Arka işaret aralığı (mm) |
50-220 (adımsız) |
50-330 (adımsız) |
| Maks. açısal besleme hızı (m/dakika) |
40 |
| İşaretleme gücü (kN) |
1000/1200 |
| Karakter grubunun sayısı |
4 |
| Her gruptaki karakterlerin sayısı |
18 |
| Karakter tarafı ((mm) |
14×10×19 |
| Matkap soğutma sistemi |
Dış soğutma |
Hava atomlaştırma kuru iç soğutma |
| Programlama modu |
Lofting yazılımı veya talimat programlaması |
| Toplam boyutlar (m) |
32x7x2.5 |
34×8×3 |
34×8,9×3 |
Ürün Özellikleri:
CNC açılı çelik delme üretim hattı yüksek otomatik işleme mimarisi ile tasarlanmıştır.Transversal besleme taşıyıcı ve döner yükleme mekanizmasından oluşan otomatik yükleme sistemine sahip, otomatik boşaltma sistemi ve akıllı iş parçası besleme ünitesi, açı çeliklerinde sondaj, delme ve işaretleme işlemleri bir sürekli işleme döngüsünde tamamlanabilir,İşleme sırasında elle müdahale gerekmezBu entegre otomasyon işgücü bağımlılığını azaltır, üretim oranını arttırır ve tutarlı süreç kalitesini ve güvenilir ekipman performansını sağlar.
CNC açılı çelik delme ve işaretleme üretim hattının işaretleme ünitesi, mükemmel yapısal istikrar ve sürekli çalışma hassasiyeti sağlayan sert kapalı çerçeve yapısına sahiptir.Montaj, makine çerçevesine sabit bir destek tabanı, hareketli bir çalışma masası ve hidrolik olarak tahrik edilen karakter işaretleme başından oluşur.CNC kontrol sistemi tarafından üretilen işleme talimatlarına göre, işaretleme, mühendislik çizimlerinde belirtilen belirtilen koordinatlarda otomatik olarak gerçekleştirilir.Ayrıca manuel ayarlama mekanizması da sağlanmıştır., hareketli işaretleme bileşeninin esnek dikey ayarlanmasını ve işaretleme başının bireysel üretim gereksinimlerini karşılamak için doğru konumlandırılmasını sağlar.

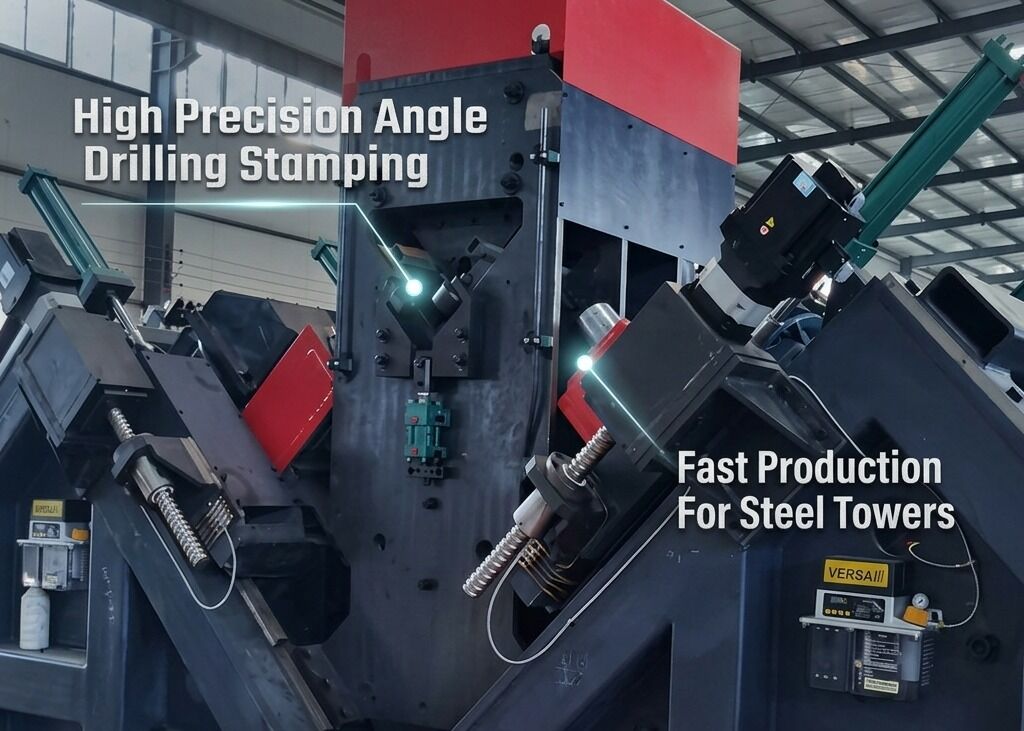

CNC iletim kule işleme ekipmanlarının sondaj sistemi yüksek konum doğruluğu ve tutarlı işleme sonuçları sağlar.Besleme mekanizması yüksek performanslı bir servo motor tarafından çalıştırılır ve iş parçasının pürüzsüz ve hassas hareketini elde etmek için bir rak-ve-pinion aktarım sistemi kullanırBir raf konum algılama cihazı ve yüksek hassasiyetli geri bildirim kodlayıcısı, işleme süreci boyunca güvenilir malzeme konumlandırmasını sağlayan tam bir kapalı döngü konumlandırma sistemi oluşturur.Aynı zamanda, açılı çeliklerin her iki flens yönünde hareket eden sondaj başlıkları hassas top vida mekanizmaları aracılığıyla servo tahrik edilir,açı çelik bileşenleri için doğru delik konumlandırma ve mükemmel işleme kalitesi sağlamak.
Endüstriyel bilgisayar kontrol sistemi, üretim personelinin basit çalışmasını kolaylaştıran, Çin dilinde kullanışlı bir işletim arayüzüne sahiptir.İş parçasının konfigürasyonlarının ve delik koordinat verilerinin grafik görselleştirilmesini sağlarSistem ayrıca profesyonel programlama yazılımı tarafından oluşturulan işleme programlarının doğrudan ithalatını destekler.CNC program depolamanın verimliliğini önemli ölçüde artırmak, organizasyon, alım ve üretim yönetimi.
Gösterim numuneleri, yaygın olarak aktarım hattı kuleleri üretiminde kullanılan standart açılı çelik boyutlarının ve temsil edici delik desenlerinin kapsamlı bir yelpazesini kapsar.Bu örnek bileşenler müşterilere, mühendisler ve kalite kontrol personeli, sondaj hassasiyeti, işaretleme kalitesi, boyut tutarlılığı dahil olmak üzere ekipmanın işleme yeteneklerini doğrudan değerlendirir.ve genel işleme performansıPratik referans iş parçaları olarak, makinenin aktarma kulesinin gerçek üretim gereksinimleri için uygunluğunu doğrulamak için etkili bir temel sağlarlar.
Ultra Yüksek Voltajlı (UHV) güç aktarımı uygulamalarında, iletim kulelerinin şiddetli çevresel koşullara, önemli yapısal yüklere,ve uzun süreli operasyon gerginlikleriBu CNC açılı çelik işleme sistemi, aktarım kulelerinin birincil yük taşıyan çerçevesini oluşturan açılı çelik elemanların üretimi için özel olarak uygundur.Kule gövdeleri için kullanılan açılı çelik üzerinde yüksek hassasiyetli sondaj ve işaretleme yapar, çapraz kollar ve diğer temel yapısal bileşenler, doğru delik konumlandırmasını, güvenilir bağlantı kalitesini ve hassas montajı sağlar.operasyonel güvenlik, ve uzun vadeli hizmet performansı, sistem modern güç iletim altyapısı ve yüksek hacimli iletim kulesi imalatı için verimli ve güvenilir bir üretim çözümü sağlar.
