Özel Tasarım CNC Açılı Çelik Delme Markalama Makinesi 34×8×3m Genel Boyut

Özel Tasarım CNC Açılı Çelik Delme Markalama Makinesi 34×8×3m Genel Boyut

Ürün Kullanımı:

Bu özel tasarım CNC açılı çelik delme üretim hattı, iletim hattı kulesi imalatında yaygın olarak kullanılan kritik bir yapı malzemesi olan büyük boyutlu, yüksek mukavemetli açılı çelik üzerinde delme ve delme işlemleri için özel olarak üretilmiştir. Üretim hattı, açılı çelik bileşenlerde belirtilen tüm delikleri doğru bir şekilde işleyebilir, mükemmel delik kalitesi, hassas konumsal doğruluk, yüksek üretim verimliliği ve yüksek derecede otomatik işleme yeteneği sunar.

Ana parametreler:

Ürün Özellikleri:

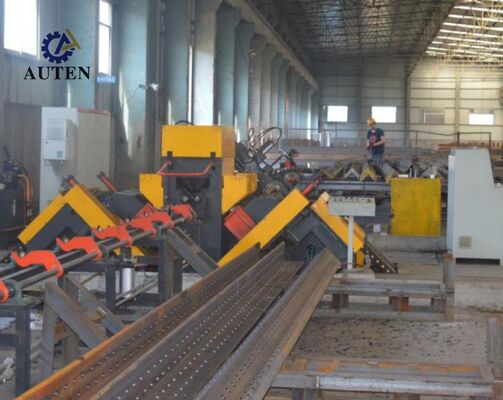

CNC açılı çelik delme üretim hattı, enine malzeme konveyörü ve döner yükleme mekanizmalı otomatik yükleme ünitesi, otomatik boşaltma sistemi ve akıllı iş parçası besleme sisteminden oluşan yüksek oranda otomatik bir işleme sistemi içerir. Delme, delme ve markalama işlemleri, üretim sırasında manuel müdahale gereksinimini ortadan kaldırarak tek bir sürekli işleme döngüsü içinde ardışık olarak gerçekleştirilebilir. Bu entegre otomasyon, işçilik girdisini azaltır, üretim verimini artırır, tutarlı işleme kalitesini korur ve kararlı ve güvenilir ekipman çalışmasını sağlar.

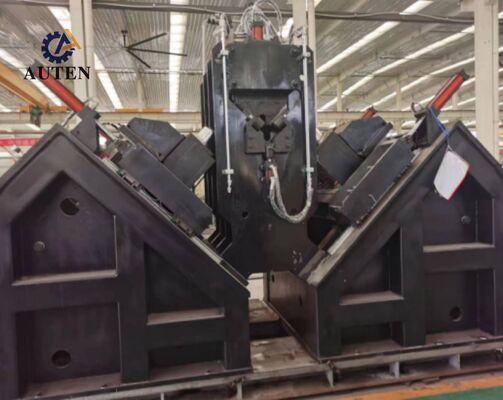

CNC açılı çelik delme ve markalama üretim hattının markalama ünitesi, mükemmel yapısal rijitlik ve uzun süreli sürekli çalışma sırasında tutarlı markalama doğruluğu sağlayan rijit, kapalı çerçeve bir yapı benimser. Montaj, makine çerçevesine monte edilmiş sabit bir destek tabanı, hareketli bir iş tablası ve hidrolik olarak çalışan bir karakter markalama kafasından oluşur. CNC kontrol sistemi tarafından üretilen işleme programlarına dayanarak, mühendislik çizimlerinde belirtilen belirlenmiş koordinatlarda markalama işlemleri otomatik olarak gerçekleştirilir. Farklı boyutlardaki açılı çelik profillerini barındırmak için, markalama ünitesi, hareketli markalama tertibatının dikey konumlandırılmasını ve belirli üretim gereksinimlerine göre markalama kafasının hassas ayarlanmasını sağlayan manuel bir ayar mekanizması içerir.

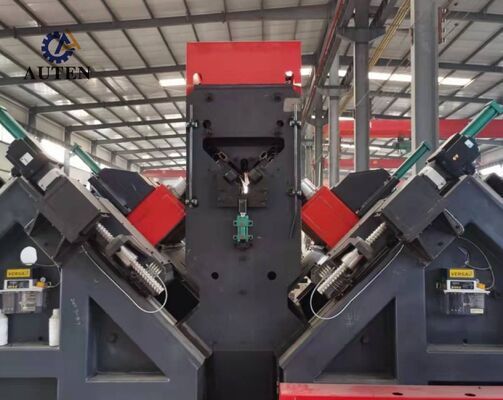

CNC iletim kulesi işleme ekipmanının delme sistemi, yüksek konumlandırma doğruluğu ve kararlı işleme performansı sağlar. Malzeme besleme mekanizması, yüksek performanslı bir servo motor tarafından tahrik edilir ve pürüzsüz ve hassas iş parçası hareketi elde etmek için kremayer ve pinyon şanzımanını kullanır. Bir kremayer-konum algılama cihazı, yüksek hassasiyetli bir geri besleme enkoderi ile birleştirilerek, işleme süreci boyunca doğru ve güvenilir malzeme konumlandırmasını sağlamak için tam bir kapalı döngü konumlandırma sistemi oluşturur. Bu arada, açılı çeliğin her iki flanş yönünde çalışan delme kafaları, hassas delik konumlandırma, tutarlı işleme kararlılığı ve açılı çelik bileşenler için üstün işleme kalitesi sağlayan hassas bilyalı vidalı şanzıman mekanizmaları aracılığıyla servo tahriklidir.

Endüstriyel bilgisayar tabanlı CNC kontrol sistemi, üretim personelinin makine fonksiyonlarını rahat ve verimli bir şekilde kontrol etmesini sağlayan kullanıcı dostu bir Çince işletim arayüzü ile donatılmıştır. Sistem, iş parçası konfigürasyonlarının ve delik koordinat verilerinin grafiksel görselleştirmesini sağlar, işleme doğrulamayı ve gerçek zamanlı süreç izlemeyi destekler. Ayrıca, profesyonel programlama yazılımı tarafından üretilen işleme programlarının doğrudan içe aktarılmasına izin vererek, CNC program depolama, sınıflandırma, geri çağırma ve kapsamlı üretim yönetiminin verimliliğini önemli ölçüde artırır.

Gösteri örnekleri, iletim hattı kulesi imalatında yaygın olarak kullanılan geniş bir standart açılı çelik boyutları ve temsili delik desenleri yelpazesini kapsar. Bu örnek iş parçaları, müşterilerin, mühendislerin ve kalite kontrol personelinin delme hassasiyeti, markalama kalitesi, boyutsal tutarlılık ve genel işleme performansı dahil olmak üzere ekipmanın işleme yeteneklerini doğrudan değerlendirmelerine olanak tanır. Pratik referans bileşenler olarak, örnekler, makinenin gerçek iletim kulesi üretim gereksinimleri için uygunluğunu doğrulamak için etkili bir temel sağlar.

Ultra Yüksek Gerilim (UHV) enerji iletim uygulamalarında, iletim kulelerinin zorlu çevresel koşullara, önemli yapısal yüklere ve uzun süreli operasyonel gerilimlere dayanması gerekir. Bu CNC açılı çelik işleme sistemi, iletim kulelerinin birincil yük taşıyan çerçevesini oluşturan açılı çelik elemanları üretmek için özel olarak geliştirilmiştir. Kule gövdeleri, traversler ve diğer temel yapısal bileşenlerde kullanılan açılı çelik üzerinde yüksek hassasiyetli delme ve markalama işlemleri gerçekleştirerek, doğru delik konumlandırmasını, güvenilir bağlantı kalitesini ve hassas montajı sağlar. Yapısal bütünlüğü, operasyonel güvenliği ve uzun süreli hizmet güvenilirliğini destekleyerek, sistem modern enerji iletim altyapısı ve yüksek hacimli iletim kulesi üretimi için verimli ve güvenilir bir üretim çözümü sunar.
