9 Eksenli CNC Köşeli Borma Makinesi Hava Atomizasyonu Kuru İç Soğutma

9 Eksenli CNC Açılı Çelik Delme Makinesi, Hava Püskürtmeli Kuru İç Soğutmalı

Ürün Tanıtımı:

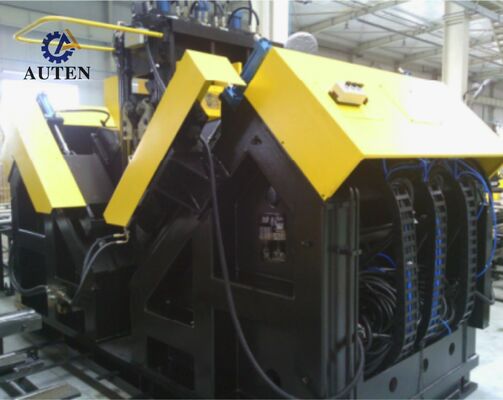

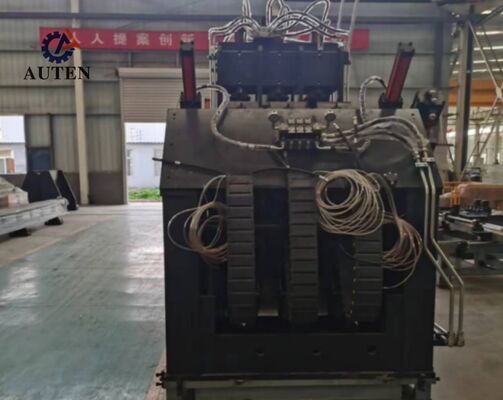

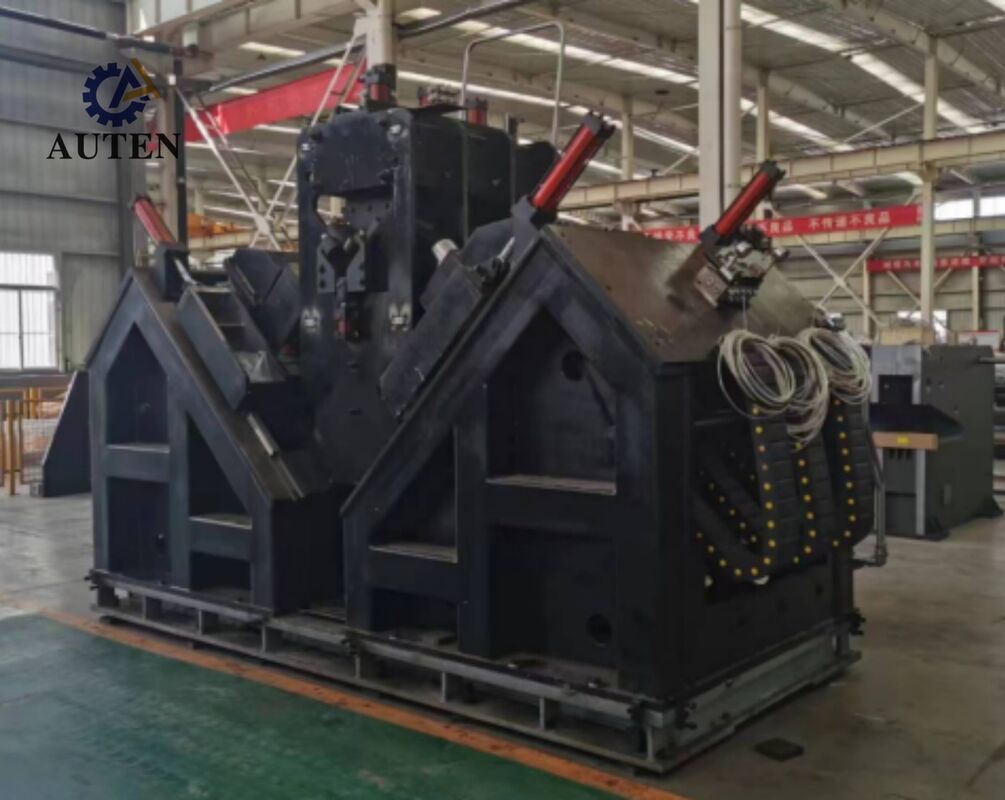

CNC açılı çelik delme ve markalama üretim hattı, özellikle güç iletim kulesi imalatında kullanılan büyük, yüksek mukavemetli açılı çelik profillerin işlenmesi için tasarlanmıştır. Belirtilen tüm delik konumlarında doğru delik konumlandırması ve tutarlı delme kalitesi sağlar. Gelişmiş otomasyon teknolojisini entegre ederek, sistem manuel taşıma ve operatör müdahalesini en aza indirirken üretim verimliliğini artırır.

Ana Parametreler:

Ürün Özellikleri:

1. Üretim hattı, enine besleme konveyörü, döner yükleme rafı, otomatik boşaltma sistemi ve hassas besleme mekanizmasından oluşan otomatik malzeme taşıma sistemi içerir. Delme ve markalama işlemleri sürekli bir üretim sürecine entegre edilerek tam otomatik iş parçası taşıma ve işleme imkanı sunar. Bu konfigürasyon, manuel müdahaleyi önemli ölçüde azaltır ve işgücü gereksinimlerini düşürür.

2. Delme sistemi, güvenilir delme doğruluğu ve işleme verimliliği sağlayan, dahili soğutucu akışkan beslemeli yüksek hassasiyetli Tayvan üretimi BT40 iş milleri ile donatılmıştır. Altı adet CNC kontrollü delme kafası takılmıştır, her iki tarafta üçer adet açılı çeliğin her iki tarafına yerleştirilmiştir. Karşılıklı delme kafaları, açılı çelik flanşlarının üst kenarlarından tutarlı mesafeleri korurken aynı çapta delikleri eş zamanlı olarak işleyebilir.

3. İşletim yazılımı, kullanıcı dostu bir düzen ve iş parçası çizimlerinin net bir görselleştirmesi ile iki dilli Çince/İngilizce arayüz sunarak operasyon ve üretim yönetimini basitleştirir.

4. Programlama verimli ve kullanışlıdır. Operatörler, iş parçası boyutları, delik çapları, delik aralıkları ve delik miktarları gibi temel parametreleri girerek işleme programları oluşturabilir. Alternatif olarak, CAD/CAM detaylandırma yazılımı kullanılarak tasarım verileri işleme dosyalarına dönüştürülebilir. Sistem ayrıca TEKLA yazılımı tarafından üretilen NC1 dosyalarını destekleyerek mühendislik tasarımı ve üretim süreçlerinin entegrasyonunu kolaylaştırır.

5. Temel hidrolik, pnömatik ve elektrikli bileşenler, güvenilir çalışma, tutarlı performans ve uzatılmış ekipman hizmet ömrü sağlamaya yardımcı olan saygın üreticilerden ve yerleşik endüstriyel markalardan temin edilmektedir.

6. Entegre otomatik arıza teşhis fonksiyonu, sistemin ekipman anormalliklerini verimli bir şekilde tanımlamasını sağlayarak sorun gidermeyi basitleştirir ve bakım kesinti süresini azaltır.

7. Opsiyonel bir konfigürasyon olarak bir kesme ünitesi mevcuttur. Çift bıçaklı kesme mekanizması, verimli açılı çelik kesimi sağlamak ve üretim hattının işleme yeteneklerini genişletmek için tasarlanmıştır.

Bu numuneler, iletim hattı kulelerinin yapımında tipik olarak kullanılan çeşitli standart özelliklerde ve delik konfigürasyonlarında açılı çelikleri örneklendirmektedir. Potansiyel kullanıcılara veya denetçilere ekipmanın operasyonel performansını değerlendirmeleri için görsel bir referans görevi görürler ve ekipmanın iletim hattı kulesi üretimi için gerekli üretim standartlarına uyup uymadığını belirlemek için açık ve ölçülebilir kıyaslamalar sunarlar.

Ultra yüksek gerilim (UHV) iletim hatlarının yapımında, iletim kulelerinin aşırı hava koşullarına ve önemli yüklere maruz kaldığı yerlerde, bu ekipman, kulelerin ana yük taşıyan yapılarını oluşturan açılı çelik bileşenlerin işlenmesinde kritik bir rol oynar. Kule gövdeleri, travers kolları ve diğer temel yapısal elemanlarda kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini etkili bir şekilde gerçekleştirerek hassas boyutsal doğruluk ve güvenilir bağlantı performansı sağlar. Sonuç olarak, iletim kulelerinin tüm hizmet ömrü boyunca uzun vadeli yapısal bütünlüğüne ve stabilitesine önemli ölçüde katkıda bulunur.
