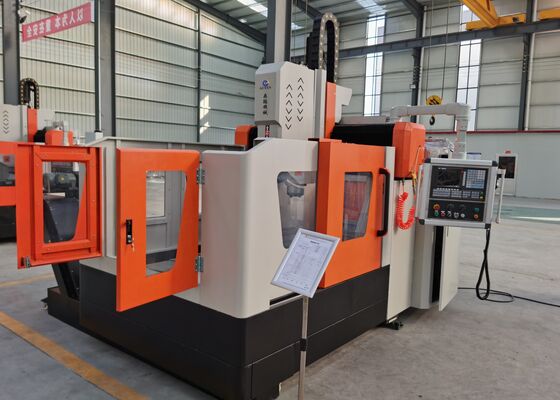

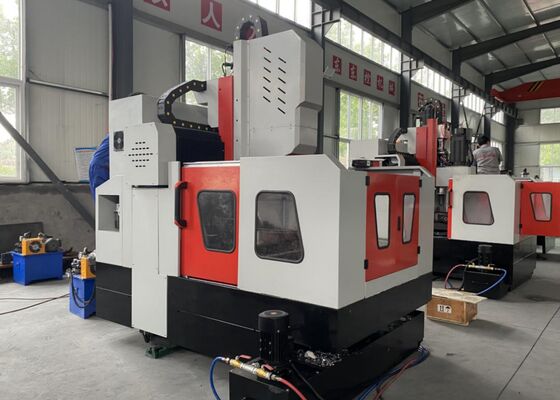

28mm T-Slot Genişliği CNC Plaka Borma ve freze makinesi 30mm Max. Borma çapı

28mm T-Yuvası Genişliği CNC Plaka Delme ve Freze Makinesi 30mm Maks. Delme Çapı

Uygulama:

Bu CNC portal plaka delme ve freze makinesi, çelik plakalar ve yapısal parçalar üzerinde delme, pah kırma, kılavuz çekme, frezeleme ve delik büyütme dahil olmak üzere tam bir işleme operasyonları yelpazesini gerçekleştirmek üzere özel olarak tasarlanmıştır. İzin verilen kalınlık aralığındaki flanşlar, diskler, halkalar ve plaka tipi yapılar gibi birden fazla iş parçası için yüksek verimli delik işleme çözümleri sunar. Ünite, geçme deliklerin ve kör deliklerin işlenmesini destekler ve hem tek malzemeli parçaların hem de çok katmanlı kompozit montajların işlenmesine olanak tanır. En son CNC teknolojisini bünyesinde barındıran ekipman, kullanıcı dostu çalışma, otonom işleme fonksiyonları ve üstün üretim hassasiyeti sunar. Verimlilik, boyutsal doğruluk ve operasyonel güvenilirliği önceliklendiren büyük hacimli endüstriyel üretim için ideal bir seçenektir.

Özellikler:

Ürün Özellikleri

1. Makine, her eksenin sorunsuz hareketini, tutarlı dinamik davranışı ve zorlu ağır kesme işleme görevlerine uygun gelişmiş yük kapasitesini garanti eden Tayvan menşeli lineer kızaklar ve hassas kızak blokları ile donatılmıştır.
1). X ekseni, enine kılavuzluk ve sağlam yapısal destek sağlamak için iki adet haddeleme tipi lineer kızak kullanır, bu da yüksek hızlı delme gereksinimlerini tam olarak karşılar. Hassas konumlandırma, sabit eksen hareketi ve güvenilir lineer besleme performansı elde etmek için bir AC servo motor, hassas bilyalı vidalı tahrik ünitesini besler.

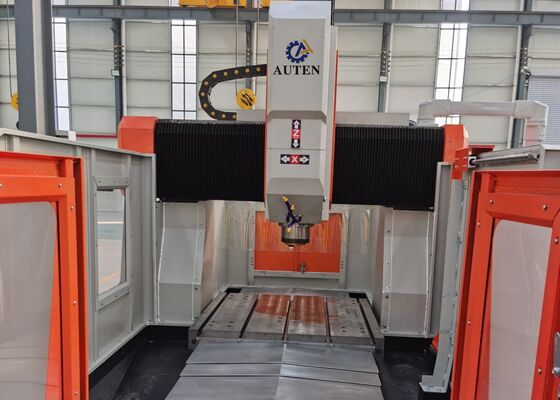

2). Y ekseni için, her iki tarafta iki adet ağır hizmet tipi haddeleme tipi lineer kızak bulunur ve her kızak üzerinde üç adet kare kızak bloğu, rijit ve stabil bir portal hareketli çerçeve oluşturacak şekilde monte edilmiştir. Bu düzenleme, düşük sürtünme direnci, hızlı boşta hareket hızı, etkili titreşim sönümleme ve uzun hizmet ömrünün yanı sıra üstün yapısal rijitlik ve çalışma kararlılığı sağlar. Portal, çift servo senkron tahrik sistemi kullanır. Her iki taraftaki servo motorlar, senkron portal hareketi ve yüksek hassasiyetli CNC işleme gerçekleştirmek için eşleşen bilyalı vidalı üniteleri eşzamanlı olarak tahrik eder.

3). İş mili arabası, dört adet ağır hizmet tipi lineer kızak ile desteklenir, bu da makineye yüksek yapısal rijitlik, olağanüstü konumlandırma hassasiyeti, uygun dinamik tepki ve hem yüksek hızlı hem de düşük hızlı kesme koşulları altında tutarlı hareket performansı kazandırır.

2. Makine, Tayvan'da üretilmiş pozitif deplasmanlı otomatik yağlama sistemi ile donatılmıştır, bu da hassas yağlayıcı besleme ölçümü sağlar. Lineer kızaklar, bilyalı vidalar ve kremayer-pinyon tahrik tertibatları gibi ana hareketli bileşenlere otomatik olarak yağlama gresi dağıtılır. Bu, tam aralıklı yağlama sağlar ve ana makine parçalarının hizmet ömrünü önemli ölçüde uzatır. X ekseni ve Y ekseni montajları için toz geçirmez kalkanlar takılırken, iş tablası etrafına su geçirmez sıçrama koruyucuları yerleştirilir. Bu korumalar, ana bileşenleri korur ve ekipmanın operasyonel güvenilirliğini daha da artırır.

3. Makine, hareket düzenlemesi için yüksek hassasiyetli mutlak servo motorlar kullanır ve RS232 iletişim portu, renkli ekran ve Çince işletim arayüzü ile birlikte gelir. CNC sistemi, makine üzerinde doğrudan çalışmayı ve harici USB veri içe aktarmayı destekleyerek kullanışlı program yönetimi, hızlı veri aktarımı ve esnek işleme düzenlemesi sağlar.

Bu yüksek performanslı CNC portal plaka delme ve markalama makinesi, plaka tipi iş parçalarının ve yapısal çelik bileşenlerin yüksek hassasiyetli işlenmesi için özel olarak tasarlanmıştır. Flanşlar, diskler, halkalar, düz plakalar ve benzeri bileşenlerin işlenmesi için uygundur ve iş parçası kalınlığı makinenin belirtilen etkili işleme aralığında tutulur.

Yapısal çelik imalat tesislerinde, ekipman, yapısal plakalar, bağlantı plakaları ve ilgili bileşenler üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek çelik yapılarının doğru konumlandırılmasını ve güvenilir montajını destekler. Rüzgar enerjisi sektöründe, rüzgar türbini kule bölümleri ve büyük ölçekli flanş bileşenleri için yüksek hassasiyetli işleme sağlar, güçlü rüzgar yükleri ve önemli sıcaklık dalgalanmaları dahil olmak üzere zorlu çalışma koşulları altında boyutsal doğruluk ve yapısal bütünlüğün korunmasına yardımcı olur. Köprü inşaatında, makine köprü kirişleri, destek bileşenleri ve yapısal bağlantı montajlarını işlemek için kullanılır, uzun vadeli dinamik yüklere dayanabilen doğru ve dayanıklı bağlantılar üretir. Yüksek işleme hassasiyetini, kararlı çalışma performansını ve çok yönlü işleme yeteneklerini birleştirerek, ekipman yapısal çelik imalatı, rüzgar enerjisi ekipmanı üretimi ve büyük altyapı projeleri için güvenilir bir üretim çözümü sunar.
