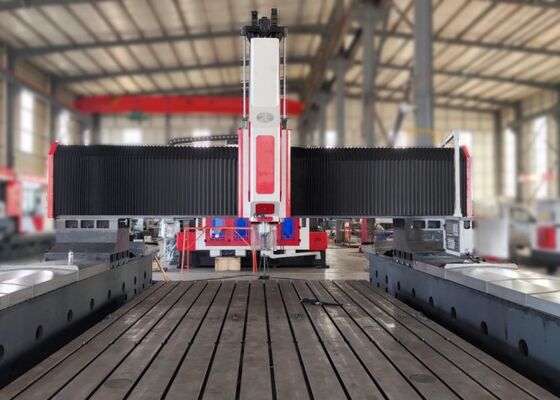

PHD4080 CNC Portal Tip Mobil CNC Delme Freze Makinesi Çelik Levha Flanşı Isı Değiştirici
Ürün Tanıtımı:
Bu ekipman, portal tipinde, mobil CNC yüksek hızlı delme ve frezeleme makinesidir ve öncelikli olarak çelik levhalar, flanşlar, ısı değiştiriciler, tüp tabakaları, döner yataklar ve benzeri iş parçaları üzerinde delme, kılavuz çekme ve frezeleme işlemleri için tasarlanmıştır. Karbür takımlar ve dahili soğutma sistemi ile yüksek hızlı delmeyi destekler. KND veya CNC veri yolu tabanlı bir kontrol sistemi ile donatılmış makine, kullanıcı dostu bir çalışma sunar ve çoklu iş parçası türlerini içeren küçük ve orta ölçekli parti üretimi için otomatik, yüksek hassasiyetli işleme olanağı sağlar.
Ürün konfigürasyonu:
| Model |
PHD4080 |
| İş parçası boyutu |
UxG (mm) |
4000x8000 |
| T-yuvası genişliği Tezgah (mm) |
28 |
| Delme güç kafası |
Adet. |
1 veya 2 |
| İş mili konikliği |
BT50 |
| Maks. delme çapı (mm) |
Φ90 |
| Maks. kalınlık (mm) |
≤300 |
| Kılavuz çekme çapı |
M3-M36 |
| İş mili hızı (dev/dak) |
30~3000 |
| Servo iş mili motor gücü (kW) |
22/30/37 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay strok (mm) |
4000 |
| Yanal hareket hızı (dev/dak) |
0~6 |
| Yanal hareket için servo motor gücü (kW) |
3.6 |
| Portal boyuna hareket (Y ekseni) |
Maks. besleme stroku (mm) |
8000 |
| Besleme hareket hızı (m/dak) |
0~6 |
| Besleme servo motor gücü (kW) |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. strok (mm) |
1400 |
| Hareket hızı (m/dak) |
0~4 |
| Servo motor gücü (kW) |
3.6 |
| Üç eksenli konumlandırma hassasiyeti |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Üç eksenli tekrarlanan konumlandırma hassasiyeti |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (Opsiyonel) |
24 takım pozisyonu |
| Genel boyut |
UxGxY (m) |
13x6.9x6.2 |
Ürün özellikleri
1. Makine, makine yatağı, iş tablası, mobil portal, dikey ram tipi güç kafası, hidrolik sistem, pnömatik sistem, soğutma sistemi, merkezi yağlama sistemi, elektrik kontrol sistemi ve otomatik talaş çıkarma sisteminden oluşmaktadır.
2. Bu makine serisinde, iş tablası ve portal bağımsız yapısal montajlar olarak yapılandırılmıştır ve portal iki destek tabanı boyunca hareket eder. Bu tasarım, işleme rijitliğini, konumlandırma hassasiyetini ve yük taşıma performansını iyileştirir, zorlu delme işlemleri sırasında kararlı ve güvenilir çalışmayı sağlar.
3. Makine, hassas işleme için sağlam ve kararlı bir temel sağlayan yüksek kaliteli, HT300 gri dökme demirden üretilmiş bir iş tablası ile donatılmıştır.

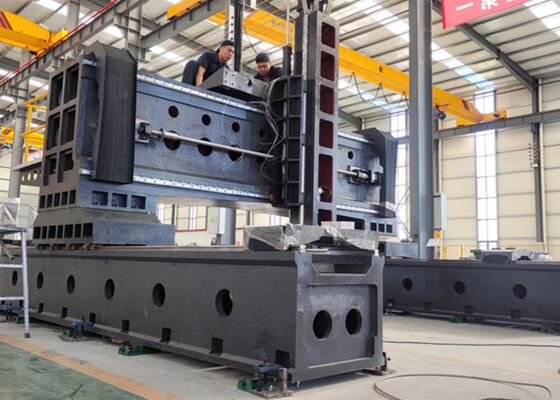

Makine yatağı ve iş tablası her ikisi de birinci sınıf HT300 gri dökme demirden üretilmiştir ve iç gerilimleri gidermek için iki kez tavlama ısıl işlem döngüsünden geçirilmiştir. Ayrı yapısal konfigürasyonları, delme sırasında oluşan rezonansı en aza indirmeye yardımcı olur, böylece işleme stabilitesini iyileştirir ve karbür kesici takımların hizmet ömrünü uzatır.
1. Otomatik talaş çıkarma sistemi ve dolaşımlı soğutma sıvısı sistemi, yardımcı işleme süresini azaltır ve manuel müdahaleyi en aza indirir. Operatörlerin temel olarak iş parçalarını yükleyip boşaltmaları ve delme takımlarını değiştirmeleri gerekir, bu da rutin işlemleri basitleştirir ve genel üretim verimliliğini artırır.
2. Makine, Tayvan'da üretilmiş, karbür matkaplarla verimli işleme desteği için dahili bir soğutma sıvısı dağıtım sistemi ile donatılmış yüksek hassasiyetli bir BT50 iş miline sahiptir. Pnömatik takım sıkıştırma silindiri, kullanışlı ve hızlı takım değişiklikleri sağlar. Yüksek güçlü iş mili motoru, farklı işleme uygulamalarının gereksinimlerini karşılamak için geniş bir iş mili hızı aralığı sağlayan servo tahrikli senkron kayışlı şanzıman aracılığıyla bağlanır.
3. Bu CNC delme makinesi, kompakt bir yapısal tasarıma ve esnek işleme yeteneklerine sahip, belirli iş parçası özelliklerini ve işleme hassasiyeti gereksinimlerini karşılamak üzere tasarlanmıştır. Dairesel konfigürasyonlarda veya düz çizgilerde düzenlenmiş delik desenlerini verimli bir şekilde işler, güvenilir konumlandırma hassasiyeti ile yüksek hızlı delme sağlar. Pratik konfigürasyonu ve tutarlı işleme performansı ile makine, hassas metal levha işleme için uygun maliyetli bir çözüm sunar.

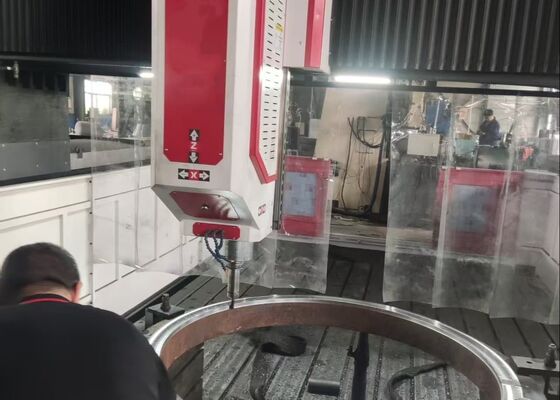

CNC portal tip plaka delme makinesi, plaka şeklindeki iş parçalarının ve yapısal bileşenlerin hassas işlenmesi için geliştirilmiş sağlam bir endüstriyel çözümdür. Özellikle flanşlar, diskler, halkalar, düz levhalar ve benzeri bileşenlerin işlenmesi için uygundur, ancak malzeme kalınlıklarının makinenin belirtilen etkili işleme aralığında kalması koşuluyla.
Yapısal çelik imalat tesislerinde, makine, yapısal levhalar, bağlantı levhaları ve ilgili bileşenler üzerinde hassas delme ve frezeleme işlemleri yaparak doğru montajı ve güvenilir yapısal bağlantıları destekler. Rüzgar enerjisi sektöründe, rüzgar türbini kulesi bileşenleri ve flanş montajları için yüksek hassasiyetli işleme sağlayarak, güçlü rüzgarlar ve sıcaklık dalgalanmaları dahil olmak üzere zorlu çevresel koşullar altında boyutsal doğruluğu ve yapısal güvenilirliği sağlamaya yardımcı olur. Köprü inşaatında, ekipman köprü kirişlerini, destek bileşenlerini ve ilgili yapısal parçaları işleyerek, köprünün hizmet ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış doğru, dayanıklı bağlantıların üretimini sağlar.
