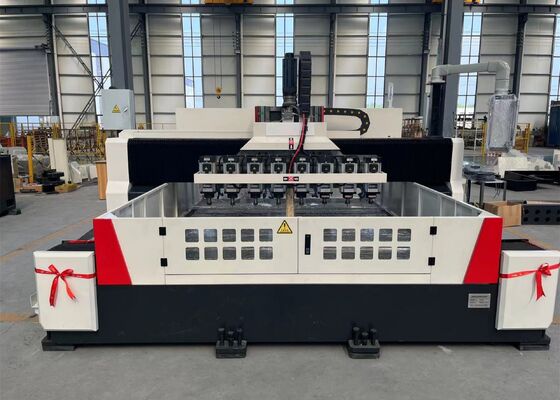

Gantry Tipi Sivil Plaklar için Yüksek Hızlı CNC Buhurlama Makinesi SPD3010 Modeli
Uygulamalar:
Temel olarak, filtre levhaları ve ince levhalar gibi iş parçacıklarının etkin kalınlık aralığında verimli sondaj için kullanılır.Hem tek malzeme hem de kompozite malzeme parçalarında delik açabilir.İşleme süreci dijital olarak kontrol edilir, bu da işlemi çok uygun hale getirir. Otomatik, yüksek hassasiyetli, çok çeşitlilikli ve seri üretimi sağlar.
Parametre yapılandırması:
| İş parçasının boyutu |
LxW |
3000x1000 mm |
| Ganti yüksekliği |
200 mm |
| Dikey kaydırıcı ram sondaj gücü başlığı |
Ne kadar? |
8 |
| Dövenin konik deliği |
ER20 |
| En fazla delme çapı |
Φ 1-Φ6 mm |
| Maks.kalınlığı |
≤ 180 mm |
| Servo spindle motor gücü |
2.2kW |
| Frekans dönüştürücü |
8x2.2kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
0-200mm |
| Güç başlığının yan hareketleri |
Maks. yatay yürüyüş |
1000 mm |
| Yan hareket hızı |
0 ~ 7 r/min |
| Yan hareket için servomotor gücü |
2.4kW |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpısı |
3000 mm |
| Besleme hareket hızı |
0 ~ 7 m/min |
| Besleme servo motor gücü |
2x2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
200 mm |
| Hareket hızı |
0 ~ 7 m/min |
| Servo motor gücü |
2.4kW |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.01/1000mm |

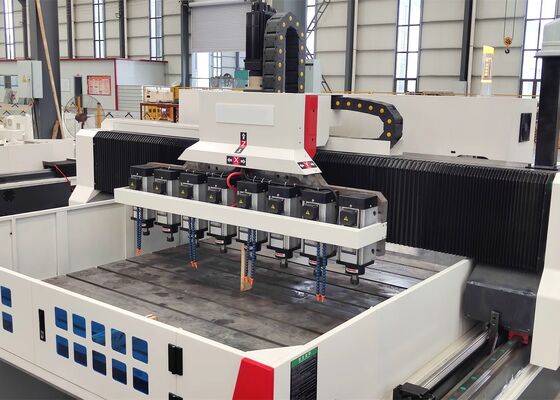

Makine yapısı:
Genellikle bir çalışma masasından, hareketli bir portardan, hareketli bir eyerden, birden fazla sondaj gücü başından, otomatik yağlama cihazından, koruyucu cihazlardan, dolaşım soğutma cihazından oluşur.Dijital kontrol sistemi, ve bir elektrik sistemine sahiptir. Yürüyen kılavuz çiftleri tarafından desteklenen ve yönlendirilmiş ve hassas kurşun vida çiftleri tarafından çalıştırılan makine aracının yüksek konumlandırma doğruluğu ve tekrarlanabilirliği vardır.
1İş masası:
Yatak ve çalışma masası, ikincil kızartma ve yaşlanma tedavisinden sonra hassas işlenmiş gri demirden (HT250) ayrılmaz dökümlerdir.Mükemmel dinamik ve statik sertlik ve deformasyon olmaması ile sonuçlanırİş masası yüzeyi, iş parçasının sıkıştırılması için ince işlenmiş, rasyonel olarak düzenlenmiş T yuvalarına sahiptir.rehber kaydırmalarda eşit kuvvet dağılımını sağlamak ve makine aletinin sertliğini ve germe ve basınç dayanıklılığını önemli ölçüde iyileştirmekSürüş sistemi, iki taraflı tahrik için bir AC servo motoru ve bir hassaslıklı top vida çifti kullanır, bu da gantry'nin Y eksen yönünde hareket etmesini sağlar.Düzenlenebilir vidalar yatağın alt yüzeyinde yatak ve çalışma masası seviyesinin kolay ayarlanması için dağıtılır.
2- Hareketli port:
Hareketli portre, gri demirden (HT250) dökülmüş ve işlenmiştir. Portre'nin ön tarafı, iki yüksek yük taşıyan yuvarlak doğrusal kılavuz çiftine, iki dizi hassas top vida çiftine,ve iki servo motor, güç başı kaydırıcısının Y ekseni boyunca hareket etmesini sağlar.Gantry hareketi servo motorlar tarafından elde edilir hassasiyet koplamalar aracılığıyla top vidalar sürüş.
3Hareketli Eyer.
Hareketli eyer, yüksek yük taşıyan iki CNC sertleştirilmiş kılavuz kaydırma, bir çift hassas top vida,ve bir servo motora bağlı yüksek hassasiyetli bir gezegen redüktörü. Bu sondaj başını Z ekseni boyunca hareket ettirir, hızlı ilerleme, besleme, hızlı geri çekilme ve durma eylemlerini sağlar. Ayrıca otomatik çip kırma, çip çıkarma ve duraklama işlevlerine sahiptir..

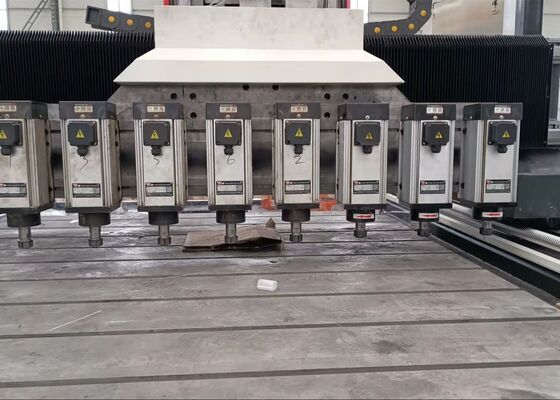

4Borma gücü başlığı:
Borma gücü başlığı, doğrudan bir hassas yuvarlakı tahrik eden özel bir üç fazlı yuvarlak motoru kullanır.iki arka) adımsız hız düzenlemesi elde etmek içinBesleme, bir servo motor ve top vida ile çalıştırılır. X ve Y ekseni yarı kapalı döngü kontrolü kullanarak bağlanabilir, doğrusal ve dairesel interpolasyon işlevlerini sağlar.Döner ucu acil servis alet tutucusu..
