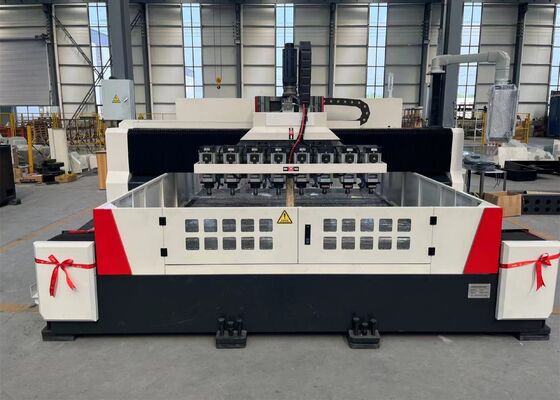

Model 2020ER25 CNC Screen Plate Gantry Tipi Perforasyon Makinesi İnce Plaklar İçin

Model 2020ER25 CNC Ekran Plaka Portal Tip Delme Makinesi İnce Plakalar İçin

Uygulamalar:

Elek plakaları ve ince plakalar gibi iş parçalarının etkili kalınlık aralığında verimli delinmesi için kullanılır. Hem tek malzemeli hem de kompozit malzemeli parçalarda delik delebilir. İşleme süreci dijital olarak kontrol edilir, bu da çalışmayı çok kolaylaştırır. Otomatik, yüksek hassasiyetli, çok çeşitli ve seri üretime olanak tanır.

Parametre yapılandırması:

Makine Yapısı:

Ana olarak bir iş tablası, hareketli bir portal, hareketli bir eyer, birden fazla delme güç kafası, otomatik bir yağlama cihazı, koruyucu cihazlar, sirkülasyonlu bir soğutma cihazı, bir dijital kontrol sistemi ve bir elektrik sisteminden oluşur. Rulmanlı kılavuz çiftleri tarafından desteklenip yönlendirilen ve hassas vidalı mil çiftleri tarafından tahrik edilen takım tezgahı, yüksek konumlandırma doğruluğu ve tekrarlanabilirliğe sahiptir.

1. İş Tablası:

Gövde ve iş tablası, gri dökme demirden (HT250) yekpare dökümdür, ikincil tavlama ve yaşlandırma işleminden sonra hassas işlenmiştir, bu da mükemmel dinamik ve statik rijitlik sağlar ve deformasyon olmaz. İş tablası yüzeyi, iş parçası sıkıştırması için hassas işlenmiş, rasyonel olarak düzenlenmiş T-kanallarına sahiptir. Yatak tabanının her iki tarafına bir adet yüksek hassasiyetli doğrusal kılavuz monte edilmiştir, bu da kılavuz kızakları üzerindeki kuvvet dağılımını eşitler ve takım tezgahının rijitliğini, çekme ve basma mukavemetini önemli ölçüde artırır. Tahrik sistemi, portalın Y ekseni yönünde hareket etmesini sağlamak için bir AC servo motor ve hassas bilyalı vidalı mil çifti kullanır. Yatak ve iş tablası seviyesinin kolay ayarlanması için yatağın alt yüzeyinde ayarlanabilir cıvatalar bulunur.

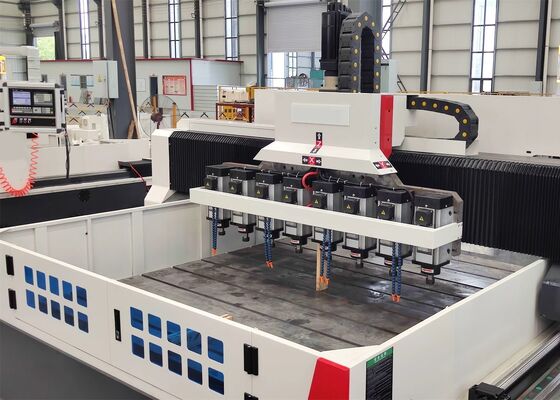

2. Hareketli Portal:
Hareketli portal, gri dökme demirden (HT250) dökülmüş ve işlenmiştir. Portalın ön tarafı, iki adet yüksek yük taşıyan rulmanlı doğrusal kılavuz çifti, iki set hassas bilyalı vidalı mil çifti ve iki adet servo motor ile donatılmıştır, bu da güç kafası kızakının Y ekseni boyunca hareket etmesini sağlar. Her güç kafası kızağı bir delme güç kafası ile donatılmıştır. Portal hareketi, servo motorların hassas kaplinler aracılığıyla bilyalı vidalı milleri tahrik etmesiyle sağlanır.

3. Hareketli Eyer
Hareketli eyer, hassas dökme demir yapısal bir bileşendir. İki adet yüksek yük taşıyan CNC sertleştirilmiş kılavuz kızak, bir adet hassas bilyalı vidalı mil çifti ve bir servo motora bağlı yüksek hassasiyetli bir planet redüktör ile donatılmıştır. Bu, delme kafasını Z ekseni boyunca hareket ettirerek hızlı ileri, besleme, hızlı geri çekilme ve durma eylemlerini sağlar. Ayrıca otomatik talaş kırma, talaş giderme ve duraklatma işlevlerine sahiptir.

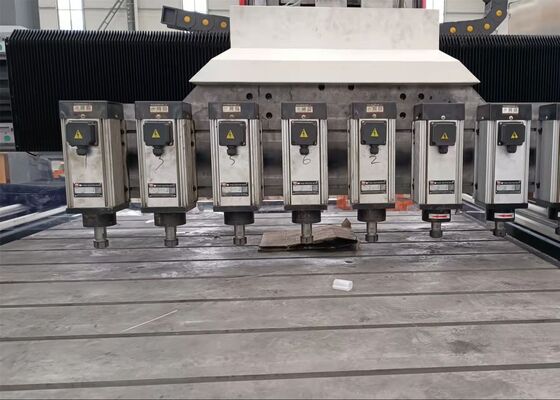

4. Delme Güç Kafası:
Delme güç kafası, hassas bir iş milini doğrudan tahrik eden özel bir üç fazlı iş mili motoru kullanır. İş mili, kademesiz hız düzenlemesi sağlamak için beş sıralı Japon açılı temaslı yatak (üç ön, iki arka) kullanır. Besleme, bir servo motor ve bilyalı vidalı mil tarafından tahrik edilir. X ve Y eksenleri, doğrusal ve dairesel enterpolasyon fonksiyonlarını sağlayan yarı kapalı döngü kontrolü kullanarak bağlanabilir. İş mili ucu bir ER takım tutucudur.
