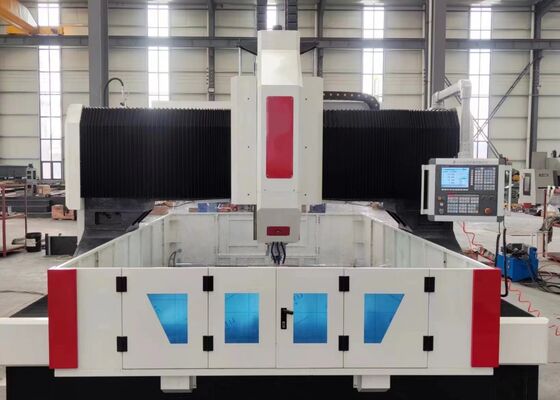

Gantry Tipi Yüksek Hızlı CNC Plak Dürme Ve Fresleme Makinesini Hassas Sürüşle

Gantry Tipi Yüksek Hızlı CNC Plak Dürme Ve Fresleme Makinesini Hassas Sürüşle

Uygulama:

Bu CNC portre tipi levha delme ve freze makinesi, sondaj, çemberleme, dokunma, freze ve sondaj dahil olmak üzere çok çeşitli işleme işlemleri yapmak için özel olarak geliştirilmiştir.Çelik levhalar ve yapısal bileşenler içinUygulanabilir kalınlık aralığında flensler, diskler, halkalar ve plaka yapıları gibi çeşitli iş parçalara yüksek verimli delik işleme çözümleri sağlar.Makine hem delikli hem de kör delikli işleme destekler ve tek malzemenin yanı sıra çok katmanlı kompozit bileşenlerin işlenmesi için uygundurGelişmiş CNC teknolojisini entegre ederek, ekipman uygun işletim, otomatik işleme kabiliyeti ve yüksek hassasiyetli üretim performansı sunar.verimliliği gerektiren büyük ölçekli endüstriyel üretim için ideal bir çözüm haline getirir, doğruluk ve güvenilirlik.

Özellikler:

Ürün Özellikleri

1Yüksek hassasiyetli iletim sistemi:
Makine, Tayvan üretimi doğrusal kılavuzlama yolları ve hassas kaydırıcı montajları ile donatılmıştır, pürüzsüz eksen hareketini, istikrarlı hareket performansını,ve zorlu ağır işleme uygulamaları için geliştirilmiş yük taşıma kapasitesi.

1) X ekseninde, yüksek hızlı sondaj operasyonlarının gereksinimlerini karşılayan yan yönlendirme ve yapısal destek sağlayan iki yuvarlak doğrusal kılavuz kullanılır.Bir AC servo motoru yüksek hassasiyetli bir top vida aktarım mekanizmasını çalıştırır, doğru konumlandırmayı, pürüzsüz hareketi ve güvenilir doğrusal besleme performansını sağlar.

2) Y ekseninin her bir tarafında iki ağır yüklü yuvarlak doğrusal kılavuzluğu vardır ve katı ve istikrarlı bir gantry seyahat sistemi oluşturmak için her kılavuzda üç kare tip kaydırıcı yerleştirilmiştir.Bu konfigürasyon düşük sürtünme sunarken mükemmel yapısal dayanıklılık ve operasyonel istikrar sağlar, yüksek yolculuk hızı, etkili titreşim amortizasyonu ve uzatılmış hizmet ömrü.her iki tarafa da yerleştirilmiş servo motorlarla ilgili top vidalarını aynı anda çalıştırmak için, senkronize hareket ve hassas CNC işleme performansını sağlar.

3) Döner arabası, yüksek yapısal sertlik, üstün konumlandırma doğruluğu, mükemmel dinamik tepkiyi sağlayan, dört ağır yüklü doğrusal kılavuz yolu ile desteklenir.ve hem yüksek hızda hem de düşük hızda işleme sırasında istikrarlı hareket performansı.

2Otomatik yağlama sistemi ve koruyucu yapı:
Ekipman, tam basınç dağılımına sahip Tayvan üretimi bir hacimsel otomatik yağlama sistemine sahiptir.Doğrusal kılavuzlar dahil, top vidaları ve rak-ve-pinion aktarım mekanizmaları, kapsamlı yağlanmayı sağlar ve kritik makine bileşenlerinin kullanım ömrünü etkili bir şekilde uzatır.X ve Y eksenleri üzerinde toz geçirmez koruyucu kapaklar yerleştirilir., Su geçirmez sıçrama koruyucuları ise büyük makine bileşenlerini korumak ve çalışma güvenilirliğini artırmak için çalışma masasının etrafında yerleştirilmiştir.

3Gelişmiş KND CNC Kontrol Sistemi:
Makine, hareket kontrolü için yüksek hassasiyetli mutlak değerli servo motorları benimser ve RS232 iletişim arayüzü, renk ekranı ve Çin dili işletim arayüzü ile donatılmıştır.CNC sistemi hem makine işlevini hem de harici USB veri girişini destekler, uygun program yönetimi, verimli veri aktarımı ve esnek işleme kontrolü sağlar.

Bu yüksek performanslı CNC portre levhası sondaj ve işaretleme makinesi, özellikle levha tipi iş parçalarının ve yapısal çelik bileşenlerinin hassas işleme için geliştirilmiştir.Flanş işlemek için uygundur., diskler, halkalar, düz levhalar ve diğer benzer bileşenler, iş parçasının kalınlığı makinenin belirtilen etkili işleme aralığında kalması gerekir.

Yapısal çelik üretim tesislerinde, ekipman yapı plakaları, bağlantı plakaları ve ilgili bileşenler üzerinde hassas sondaj ve frezeleme yapar.doğru ve güvenilir çelik yapı montajını desteklerRüzgar enerjisi endüstrisinde, rüzgar türbini kule bölümleri ve büyük flens bileşenleri için yüksek hassasiyetli işleme sağlar.Güçlü rüzgarlar ve önemli sıcaklık dalgalanmaları gibi zorlu çalışma koşullarında boyut doğruluğunu ve yapısal bütünlüğü sağlamak için yardımcı olmakKöprü inşaatında, makine köprü kirişlerini, destek bileşenlerini ve bağlantı yapılarını işlemek için kullanılır.Uzun süreli dinamik yüklemeye dayanabilen doğru ve dayanıklı eklemler üretmekHassas işleme, istikrarlı çalışma ve çok yönlü işleme yeteneklerinin kombinasyonu sayesinde, ekipman yapısal çelik, rüzgar enerjisi,ve büyük altyapı uygulamaları.
