Bt40 Spindle Bor Taper Çelik Yapısı H Beam Cnc Drilling And Sawing Machine Line 5-30mm Drilling Diameter Range

BT40 Spindle boru konik Çelik yapısı H kirişi CNC sondaj ve testere makinesi hattı 5-30MM sondaj çapı aralığı

üretim hattının amacı:

Bu üretim hattı esas olarak H şekilli çelik, kanal çelik ve diğer çeliklerin sondajı, tipi, testere ve kesimi için kullanılır.

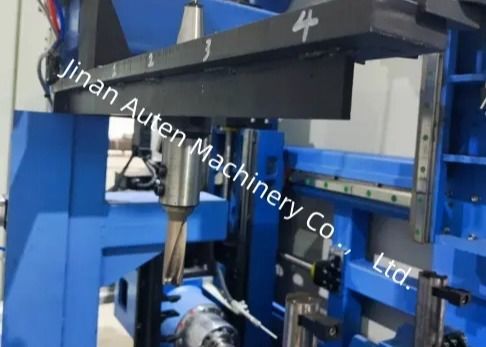

Borma makinesinin çeliklerin 3 yüzünü delmek için 3 BT40 yüksek hızlı spindle kullanıldığından, her yüzün 1 spindle'i vardır ve ilgili sıra araç dergisi 4'e kadar araç özelliğine sahip olabilir.CAD çizimlerinin işleme programlarına dönüştürülmesini gerçekleştirebilir; ve çoklu iplik eşzamanlı işleyişi gerçekleştirebilir ve sondajı, iş parçasının işleyişini, alet değişimini, iğne konumlandırmasını ve diğer görevleri makul bir şekilde düzenleyebilir,Böylece iki ya da üçü aynı anda tamamlanabilir., üretim verimliliğini büyük ölçüde arttırıyor.

Çakmak örgücüsü, çelikleri sabit bir uzunluğa kesmek için bant testere kullanır.

Bu üretim hattı, müşterilerin üretim hattının gelecekteki sistem yönetimini kolaylaştırmak için bir iletişim arayüzü saklıyor.

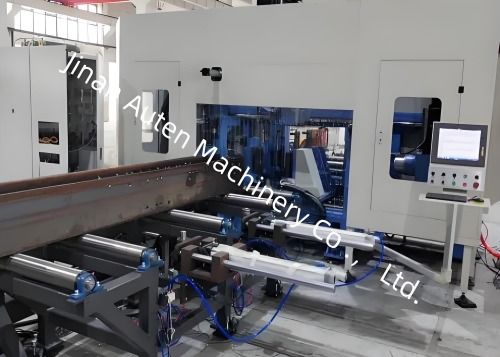

Üretim hattı yapısı ve konfigürasyonu:

Bu üretim hattı iki ana bölümden oluşur: sondaj üretim hattı ve testere üretim hattı.Çarpıtmayı ve sondajı kontrol edenlerİki parça bağımsız olarak çalıştırılabilir ve otobüs aracılığıyla birbirleriyle iletişim kurabilirler.

Bileşenler:

Bu üretim hattı esas olarak yükleme yatay malzeme tablosundan, 3 boyutlu sondaj ana makinesinden, 3 boyutlu sondaj besleme kanalından, 3 boyutlu sondaj besleme cihazından, 3 boyutlu sondaj boşaltma kanalından,Soğutma sistemi, bir hidrolik sistemi, bir pnevmatik sistemi, bir yağlama sistemi, bir elektrik sistemi ve diğer parçalar.

Üretim hattı, otomatik üretim için uygun olan sabit bir yatak ve hareketli bir iş parçası yapısını benimser.

1Yatay malzeme tablosu

Çelikleri besleme kanalına taşımak için kullanılan bir malzeme masa desteği, bir konveyör zinciri, bir azaltma motoru vb.

Yatay yükleme malzeme tablosu, müşteri tarafından satın alınan düzleme makinesine bağlıdır.

2. Üç boyutlu sondaj besleme kanalı

Üç boyutlu sondaj besleme kanalı, müşterinin sitesindeki düzleme makinesine bağlanmak için bir güç silindirini kullanır, düzleştirilmiş profili kabul eder,ve otomatik olarak besleme arabasının sıkıştırma pozisyonuna göndermek. Bu şemada rulonun üst düzleminin yüksekliği yerden 800 mm'dir. Düzleştirme makinesinin yüksekliği farklıysa, kullanıcı onu ayarlamalıdır.Besleme kanalı işlenecek iş parçasını taşımak için kullanılırİş parçasının ön ucunu algılamak ve X yönünde işleme referansını belirlemek için kanalın ön ucuna bir fotoelektrik anahtar yerleştirilmiştir.Yan itme cihazı iş parçasını sıkıca basar ve Y yönünde iş parçasının kaba konumlandırılması elde etmek için yan konumlandırma silindirine yaslanır.

AnaSÖzellikler:
