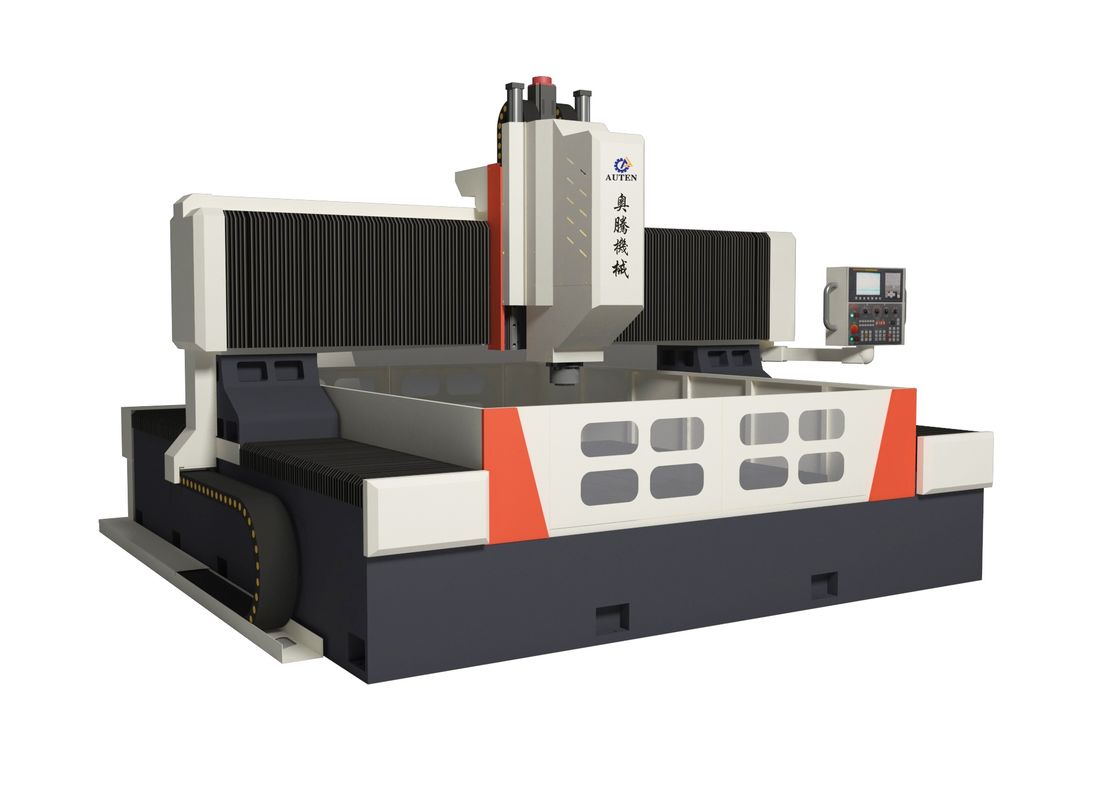

180mm Maksimum Kalınlıkta CNC Plaka Delme ve Kılavuz Çekme Makinesi İş Mili Konikliği BT50-150

180mm Maksimum Kalınlık CNC Plaka Delme ve Kılavuz Çekme Makinesi İş Mili Konikliği BT50-150

Uygulama:

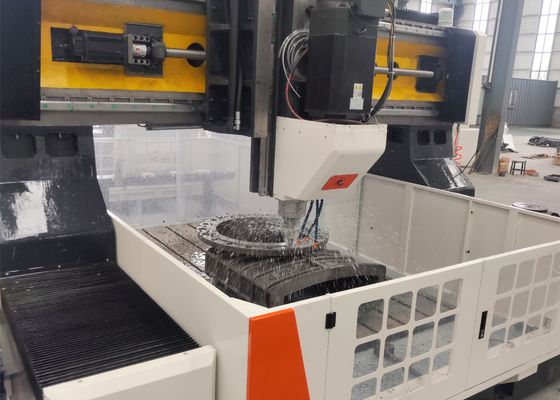

Esas olarak, etkili aralık içindeki kalınlığa sahip flanşlar, diskler, halkalar ve plakalar gibi iş parçalarının yüksek verimlilikte delinmesi için kullanılır. Tek malzeme parçaları ve kompozit malzemeler üzerinde hem delik hem de kör delikler delinebilir. Takım tezgahının işleme süreci dijital olarak kontrol edilir ve son derece kullanışlı bir kullanıma sahiptir. Otomasyon, yüksek hassasiyet, çok çeşitli üretim ve seri imalat gerçekleştirebilir.

1. Delme Güç Kafası:

Delme güç kafası, özel bir hassas iş mili tahrik etmek için dişli bir senkron kayış kullanan, özel bir servo iş mili motoru ile donatılmıştır. İş mili, kademesiz hız değişimi elde etmek için altı sıra Japon açılı temaslı yatak (önde dört ve arkada iki) konfigürasyonuna sahiptir. Hassas, hızlı ve kullanışlı takım değişimi sağlayan pnömatik bir takım değiştirme sistemi ile donatılmıştır. Besleme hareketi, servo motorlar ve bilyalı vidalar tarafından tahrik edilir. X ve Y eksenleri bağlantı kurabilir ve yarı kapalı döngü kontrolünü benimser, doğrusal ve yay enterpolasyon fonksiyonlarını etkinleştirir. İş mili ucu, bir BT50 konik deliğe sahiptir ve yüksek hızlı bir U-delme merkezi ile işleme imkanı sağlayan yüksek hızlı bir döner mafsalla donatılmıştır.

2. İletim Cihazı:

Tayvan'dan ithal edilen kılavuz rayların ve kaydırıcıların yüksek hassasiyetli tasarımı, sorunsuz çalışmayı sağlar ve ağır yük kapasitesini etkili bir şekilde artırır.

a. X ekseni ve Z ekseni, yatay ve dikey hareket için sırasıyla kılavuz ve yük taşıyan raylar olarak iki adet haddeleme lineer kılavuz kullanır. Bu konfigürasyon, yüksek hızlı delme için teknik gereksinimleri karşılar. İletim için, X ekseni ve Z ekseni, doğrusal hareket elde ederek, hassas bilyalı vidaları döndürmek için AC servo motorlar kullanır.

b. Y ekseni, her iki tarafta iki adet ağır hizmet tipi haddeleme lineer kılavuz ile donatılmıştır, bunlardan biri, Y ekseni kayar yolunu toplu olarak oluşturan, yan monteli bir yapıya sahiptir. Bu kurulum, portal çerçevesinin yüksek rijitlik ve mukavemet gereksinimlerini karşılarken, aynı zamanda düşük sürtünme katsayısı, yüksek hareket hızı, mükemmel titreşim emme performansı ve uzun hizmet ömrü gibi teknik avantajlar sunar. Y ekseni iletimi, her iki tarafta bir servo motor ile, bilyalı vidaları senkron olarak döndürerek, portal çerçeveyi hareket ettiren ve CNC işlemini sağlayan çift servo motor senkron tahrik teknolojisini benimser.

3. Otomatik Yağlama Cihazı ve Koruyucu Cihaz:

Bu takım tezgahı, kılavuz raylar, vidalar ve raflar gibi tüm kinematik çiftleri herhangi bir ölü bölge olmadan otomatik olarak yağlayabilen, böylece takım tezgahının hizmet ömrünü sağlayan, Tayvan'dan orijinal bir hacimsel kısmi basınçlı otomatik yağlama cihazı ile donatılmıştır. Takım tezgahının X ekseni ve Y ekseni, toz geçirmez koruyucu kapaklarla donatılmıştır ve çalışma tezgahının etrafına su geçirmez sıçrama siperleri takılmıştır.

4. Otomatik Talaş Konveyörü ve Dolaşımlı Soğutma Cihazı:

Çalışma tezgahının arkasına, ucuna bir filtre takılı bir otomatik talaş konveyörü takılmıştır. Otomatik talaş konveyörü, düz zincirli bir tasarım benimser. Bir tarafına bir soğutma pompası monte edilmiştir ve çıkışı bir hortum aracılığıyla merkezi su filtrasyon sistemine bağlanmıştır. Soğutucu, talaş konveyörüne akar, ardından talaş konveyörü kaldırma pompası soğutucuyu merkezi çıkış filtrasyon sistemine pompalar. Filtrelenen soğutucu daha sonra kesme soğutma amaçları için yüksek basınçlı bir soğutma pompası tarafından dolaştırılır.

Ayrıca, demir talaşlarının kolay taşınmasını sağlayan bir hurda taşıma arabası ile donatılmıştır. Bu ekipman hem iç hem de dış takım soğutma sistemlerine sahiptir: yüksek hızlı delme sırasında, takım iç su deşarjı yoluyla soğutulurken, hafif frezeleme işlemleri için harici soğutma kullanılır.

Spesifikasyonlar:
