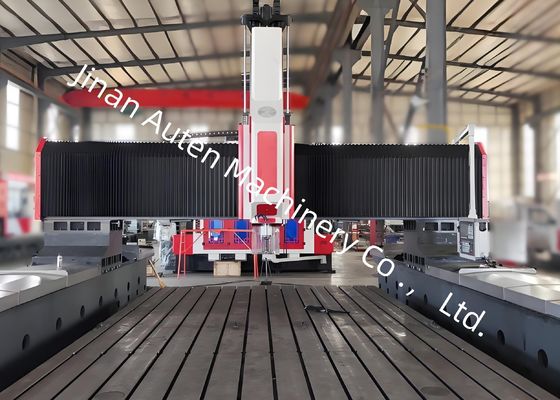

100mm Portal Yüksekliği Yüksek Performanslı CNC Plaka Delme Makinesi 22kw Servo İş Mili Motor Gücü

100mm Kiriş Yüksekliği Yüksek Performanslı CNC Plaka Delme Makinesi 22kw Servo İş Mili Motor Gücü

Ekipman Uygulaması:

Bu Makine CNC Kirişli Delme ve Frezeleme Makinesi Serisi, öncelikle plaka/yapısal parça parçaları üzerinde delme, pah kırma, kılavuz çekme, frezeleme ve delik delme işlemleri için kullanılır. Flanşlar, diskler, halkalar ve plakalar gibi iş parçalarında, etkili aralık içindeki kalınlıklarda delik delmeyi verimli bir şekilde gerçekleştirir. Hem tek malzemeli parçalarda hem de kompozit malzemelerde delik ve kör delikler delebilir. Makine takımının işlenmesi dijital olarak kontrol edilir, bu da operasyonu son derece kolay hale getirir. Otomatik, yüksek hassasiyetli, çok çeşitli ve büyük ölçekli üretime olanak tanır.

Ekipman Yapısı:

Bu ekipman temel olarak dökme yatak tezgahı, hareketli bir kiriş, hareketli bir taşıyıcı, bir delme ve frezeleme güç kafası, otomatik bir yağlama cihazı ve koruyucu cihaz, bir sirkülasyonlu soğutma cihazı, bir dijital kontrol sistemi ve bir elektrik sisteminden oluşur. Rulmanlı kılavuz yolları destek ve rehberlik sağlarken, hassas vida tahrikleri yüksek konumlandırma doğruluğu ve tekrarlanabilirliği sağlar.

1. Yatak ve çalışma masası:

Yatak ve çalışma masası, gri demirden (HT250) entegre dökümler olarak yapılır, ikincil tavlama ve yaşlandırma işleminden geçer ve deformasyonu önlemek için hassas bir şekilde işlenir. Çalışma masası yüzeyi, iş parçalarını sıkıştırmak için rasyonel bir düzende düzenlenmiş hassas işlenmiş T-kanallara sahiptir. Yatak tabanı, kılavuz yolu kaydırıcıları üzerinde eşit kuvvet dağılımı sağlayarak, makine takımının rijitliğini ve çekme ve basma kuvvetlerine karşı direncini önemli ölçüde artıran, her iki tarafta iki adet yüksek hassasiyetli lineer kılavuz yolu ile donatılmıştır. Tahrik sistemi, kirişin Y ekseni boyunca hareket etmesini sağlayan, çift taraflı tahrik için AC servo motorlar ve hassas bilyalı vida çiftleri kullanır. Yatak ve çalışma masasının yatay seviyesinin uygun şekilde ayarlanmasını sağlayan, yatak tabanına ayarlanabilir cıvatalar dağıtılmıştır.

2. Hareketli kiriş:

Hareketli kiriş, gri demirden (HT250) yapılmıştır ve kirişin ön tarafına monte edilmiş iki adet ultra yüksek yük taşıma kapasiteli rulmanlı lineer kılavuz yoluna sahiptir. Bir dizi hassas bilyalı vida çifti ve bir servo motor, güç kafası kaydırıcısının X ekseni yönünde hareket etmesini sağlar. Delme güç kafaları, güç kafası kaydırıcısına monte edilmiştir.

3. Hareketli taşıyıcı:

Hareketli taşıyıcı, hassas bir dökme demir yapısal bileşendir. İki adet yüksek yük taşıma kapasiteli CNC lineer kılavuz yolu, bir dizi hassas bilyalı vida tertibatı ve bir servo motora bağlı yüksek hassasiyetli bir planet redüktör ile donatılmıştır. Ayrıca bir nitrojen dengeli silindire sahiptir. Bilyalı vida üzerindeki yükü azaltmak ve hizmet ömrünü uzatmak için güç kafasının ağırlığını dengeler. Delme güç kafasını Z ekseni yönünde hareket ettirerek hızlı besleme, çalışma beslemesi, hızlı geri çekme ve durma gibi işlevleri sağlar. Ayrıca otomatik talaş kırma, talaş temizleme ve duraklatma işlevlerine de sahiptir.

Teknik Parametre Tablosu:
