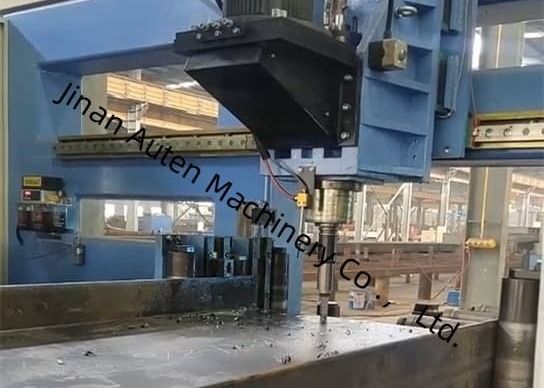

BT40 Model Ana Döner Yüksek Hızlı Kesinlikli CNC H Çubuklu Buhran Makinesi 5-30mm Değeri

BT40 Model Ana Döner Yüksek Hızlı Kesinlikli CNC H Çubuklu Buhran Makinesi 5-30mm Değeri

Uygulama sektörü:

Bu makine, H şeklindeki çelikleri sondaj etmek için kullanılır.Yüksek işleme doğruluğu ve uygun işletim özelliklerine sahiptirÇelik yapı endüstrisinde vazgeçilmez bir yüksek verimlilikte bir ekipmandır ve inşaat, köprüler, kule direkleri ve ızgaralar ve diğer endüstrilerde yaygın olarak kullanılır.

CNC sondaj makinelerinin bileşenleriÇizgi:

Borma makinesi esas olarak ana makine gövdesi, CNC besleme sistemi, dışarı besleme taşıyıcı, soğutma sistemi, hidrolik sistem, pnevmatik sistem, yağlama sistemi, elektrik sistemi,ve atık malzeme arabaÜretim hattı sabit bir yatak yapısı ve hareketli bir iş parçası yapısı benimser.

Ana makine gövdesi:

Temel olarak bir taban, bir yatak, hareketli bir kaydırıcı masa, bir başlık, bir üst baskı cihazı, bir yan baskı cihazı ve bir sıra türü alet dergisinden oluşur.

Yatak iyi sertliğe ve istikrara sahiptir, yüksek hızlı işleme ile oluşan yük ve titreşime dayanabilir ve makine aracının doğruluğunu sağlar.

Ana makineye toplam 3 başlık yerleştirilmiştir, yani sabit taraf, hareketli taraf ve üst birim başlığı,Yatay ve dikey yönde sondaj içinHer başlık bağımsız olarak çalıştırılabilir ve aynı zamanda sondaj işlemlerini tamamlayabilir, bu da üretim verimliliğini büyük ölçüde artırır.Her başlık bir dizi BT40 yüksek hızlı mekanik spindles vardır, ve ilgili sıra tipi alet dergisi 4 çapına kadar matkap kurabilir (spindle üzerinde bir araç olmadığında),ve 4 farklı diyaframlar otomatik olarak iş parçasının bir kez sıkıştırıldığında işlenebilir. . Döner besleme hızlı ileri, ileri çalışmak ve program kontrolü ile hızlı geri sarma fark edebilirsiniz bir servo motor tarafından tahrik edilir; Döner motor bir döner servo motor tarafından tahrik edilir,Hız adım adım ayarlanır., ve hız aralığı geniş.

Üç başlık birimi yatağa asılır ve her başlık birimi, başlığın yatay ve dikey hareketini gerçekleştirmek için iki servo motor seti tarafından çalıştırılır.Birlikten diğerine,Bu ekipman, sondaj sürecinde iş parçasını iki yönde sıkıştırır.İş parçasını yatay destek silindirine bastırmak için presleme mekanizmasını çalıştıran bir yağ silindir var., ve bir yağ silindiri, iş parçasını yan taraftan basmak için baskı mekanizmasını çalıştırır.

Özellikler:
