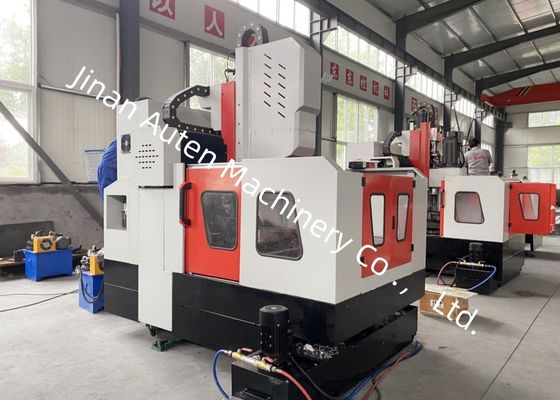

600 X 600mm Dijital Kontrol Sistemi ve Elektrik Sistemi İle CNC Plaka Delme ve Frezeleme Makinesi

Uygulama:

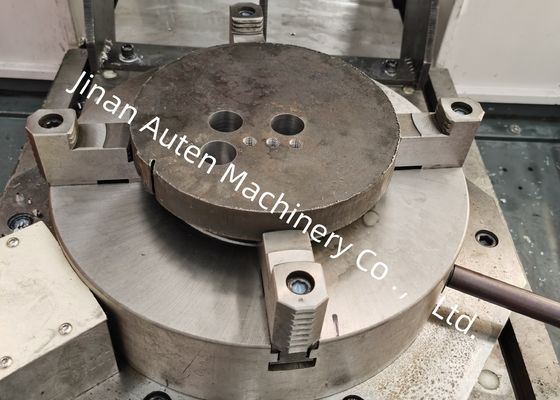

CNC portal delme ve freze makinesi, esas olarak etkili aralık içindeki flanşlar, diskler, halkalar, plakalar ve diğer iş parçalarının kalınlığına sahip plaka/yapısal parçaların delinmesi, pahlanması, kılavuz çekilmesi ve frezelenmesi için kullanılır. Tek malzeme parçaları ve kompozit malzemeler üzerinde delik ve kör delikler açılabilir. İşleme süreci dijital olarak kontrol edilir ve kullanım çok uygundur. Otomasyon, yüksek hassasiyet, çok çeşitli ve seri üretim sağlayabilir.

Ekipman yapısı:
Ekipman, esas olarak çalışma masası, sabit kiriş portalı, hareketli kayar sehpa, delme ve frezeleme güç kafası, otomatik yağlama cihazı, koruyucu cihaz, sirkülasyonlu soğutma cihazı, dijital kontrol sistemi, elektrik sistemi vb.'den oluşan, entegre olarak dökülmüştür. Rulo sert ray çifti desteği ve kılavuzu, hassas vidalı mil çifti tahriki, takım tezgahı yüksek konumlandırma doğruluğuna ve tekrarlama konumlandırma doğruluğuna sahiptir.

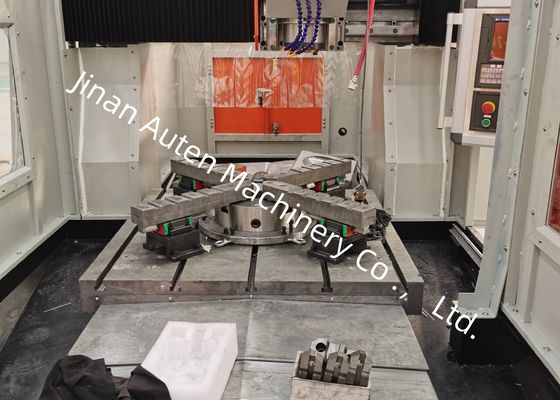

T-oluklu tezgah:
Tezgah, gri demirden (HT250) yapılmıştır ve iyi sertlik ve deformasyon olmaması ile ikincil temperleme ve titreşim yaşlandırma işlemi ile tamamlanmıştır.

Sabit kiriş tipi portal:

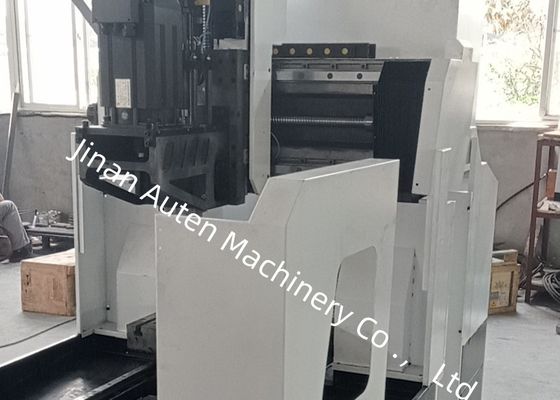

Portal, gri demirden (HT250) yapılmıştır. Portalin ön tarafı, güç kafası kayar plakasını Y ekseni yönünde hareket ettirmek için iki adet ultra yüksek taşıma kapasiteli haddeleme lineer kılavuz çifti, bir dizi hassas bilyalı vida ve bir servo motor ile donatılmıştır, delme güç kafası güç kafası kayar plakasına monte edilmiştir. Portal hareketi, servo motor tarafından hassas kaplin aracılığıyla tahrik edilen bilyalı vidanın dönüşü ile gerçekleştirilir.

Özellikler:
