Yüksek Hızlı 1000 X 1000mm CNC Plaka Delme ve Frezeleme Makinesi Yüksek Hacimli Plaka / Yapısal Bileşen İşleme İçin

Büyük resim : Yüksek Hızlı 1000 X 1000mm CNC Plaka Delme ve Frezeleme Makinesi Yüksek Hacimli Plaka / Yapısal Bileşen İşleme İçin

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Auten
Sertifika:	ISO9001
Model numarası:	PhD1010

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Teslim süresi:	30 gün
Ödeme koşulları:	L/C, T/T
Yetenek temini:	100 takım/ay

İletişim

Detaylı ürün tanımı

LXW:	1000 x 1000 mm	Ganti yüksekliği:	600 mm
Döner Taper:	BT50	Max.Drilling Dili:	Φ60 mm
Max.Kalınlık:	≤180 mm	Kılavuz Çapı:	M3-M20
Mil Hızı:	30~3000 dev/dak
Vurgulamak:	Yapısal Bileşen Delme Frezeleme Makinesi , CNC Plaka Delme Frezeleme Makinesi , Yüksek Hızlı Delme Frezeleme Makinesi

Uygulama:

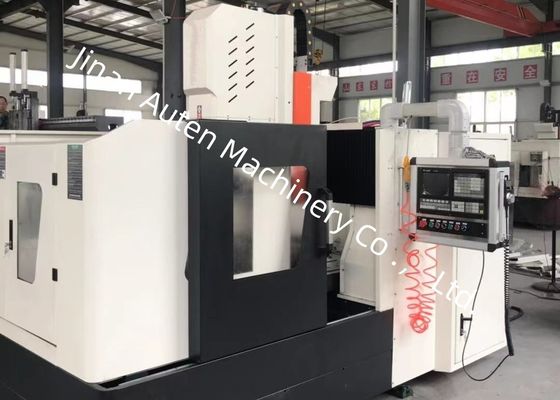

CNC portal delme ve freze makinesi, öncelikle etkili işleme aralığında flanşlar, diskler, halkalar ve plakalar dahil olmak üzere plaka/yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri için tasarlanmıştır. Tek malzemeli ve kompozit iş parçaları üzerinde delik ve kör delik delme imkanı sağlar. İşleme sürecinin tamamen dijital kontrolü ile makine, sezgisel kullanım sunar, otomatik, yüksek hassasiyetli, çok çeşitli ve seri üretim yeteneklerini destekler.

Yüksek Hızlı 1000 X 1000mm CNC Plaka Delme ve Frezeleme Makinesi Yüksek Hacimli Plaka / Yapısal Bileşen İşleme İçin 0

Ekipman Yapısı:

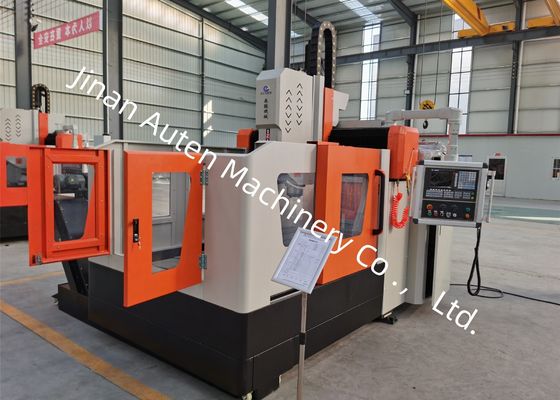

Ekipman, bir çalışma masası, sabit kirişli portal, hareketli kayar sehpa, delme ve frezeleme güç kafası, otomatik yağlama sistemi, koruyucu muhafazalar, dolaşımlı soğutma cihazı, CNC sistemi ve elektrik sisteminden oluşan entegre bir döküm yapısına sahiptir. Kılavuzluk için haddeleme sert ray çiftleri tarafından desteklenir ve hassas kurşun vida çiftleri tarafından tahrik edilir, makine yüksek konumlandırma doğruluğu ve tekrarlama konumlandırma doğruluğu sağlar.

Yüksek Hızlı 1000 X 1000mm CNC Plaka Delme ve Frezeleme Makinesi Yüksek Hacimli Plaka / Yapısal Bileşen İşleme İçin 1

T-Yuvası Tezgahı
Gri demirden (HT250) üretilen tezgah, iç gerilmeyi ortadan kaldırmak için ikincil temperleme ve titreşim yaşlandırma işleminden geçer, olağanüstü sertlik ve deformasyona karşı direnç sağlar.

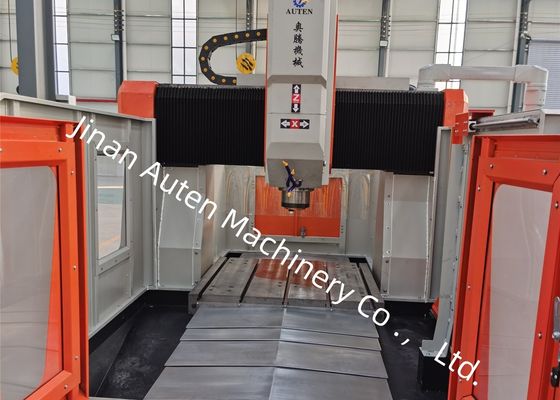

Sabit Kirişli Portal
Sabit kirişli portal, gri demir (HT250) dökümden imal edilmiştir. Ön yüzü, delme güç kafasının düzgün doğrusal hareket için montajını destekleyen iki ultra yüksek yükte haddeleme lineer kılavuz çifti, bir dizi hassas bilyalı vida çifti ve bir servo motor ile donatılmıştır.

Yüksek Hızlı 1000 X 1000mm CNC Plaka Delme ve Frezeleme Makinesi Yüksek Hacimli Plaka / Yapısal Bileşen İşleme İçin 2

3. Hareketli Kayar Sehpa
Hassas bir dökme demir yapısı olarak tasarlanan kayar sehpa, iki adet yüksek yüklü CNC sert raylı kayar tabla, bir dizi hassas bilyalı vida çifti ve servo motora bağlı yüksek hassasiyetli bir planet redüktör entegre eder. Bu konfigürasyon, delme güç kafasının Z ekseni hareketini tahrik ederek hızlı ileri/geri hareket, çalışma beslemesi, durdurma ve duraklamalı otomatik talaş kırma/çıkarma gibi işlevleri sağlar.

Özellikler:

İş parçası boyutu	UxG	1000x1000 mm
İş parçası boyutu	Portal yüksekliği	600 mm
Delme güç kafası	Adet	1
	Mil konikliği	BT50
	Maks. delme çapı	Φ60 mm
	Maks. kalınlık	≤180 mm
	Kılavuz çekme çapı	M3-M20
	Mil hızı	30~3000 dev/dak
	Servo mil motor gücü	11kW
	Milin alt ucundan çalışma masasına olan mesafe	200-600mm
Güç kafasının yanal hareketi (X ekseni)	Maks. yatay strok	1000 mm
	Yanal hareket hızı	0~9 dev/dak
	Yanal hareket için servo motor gücü	10N/M
Portal boyuna hareketi (Y ekseni)	Maks. besleme stroku	1000 mm
	Besleme hareket hızı	0~9 m/dak
	Besleme servo motor gücü	15N/M
Dikey ram besleme hareketi (Z ekseni)	Maks. strok	400 mm
	Hareket hızı	0~8 m/dak
	Servo motor gücü	1x15N/M (Fren)
Üç eksenli konumlandırma doğruluğu	X/Y/Z/A/B/C	0-0.02mm
Üç eksenli tekrar konumlandırma doğruluğu	X/Y/Z/A/B/C	0-0.01mm
Genel boyut	UxGxY	3200x2200x2200 mm
