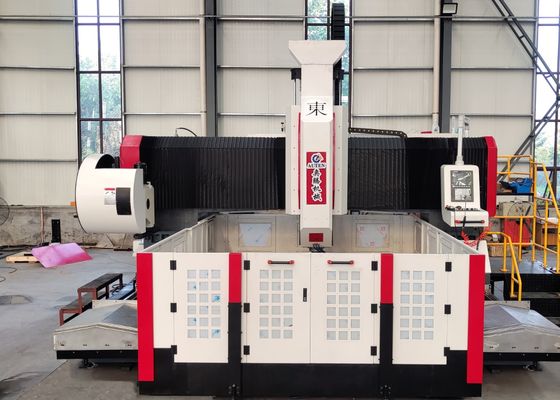

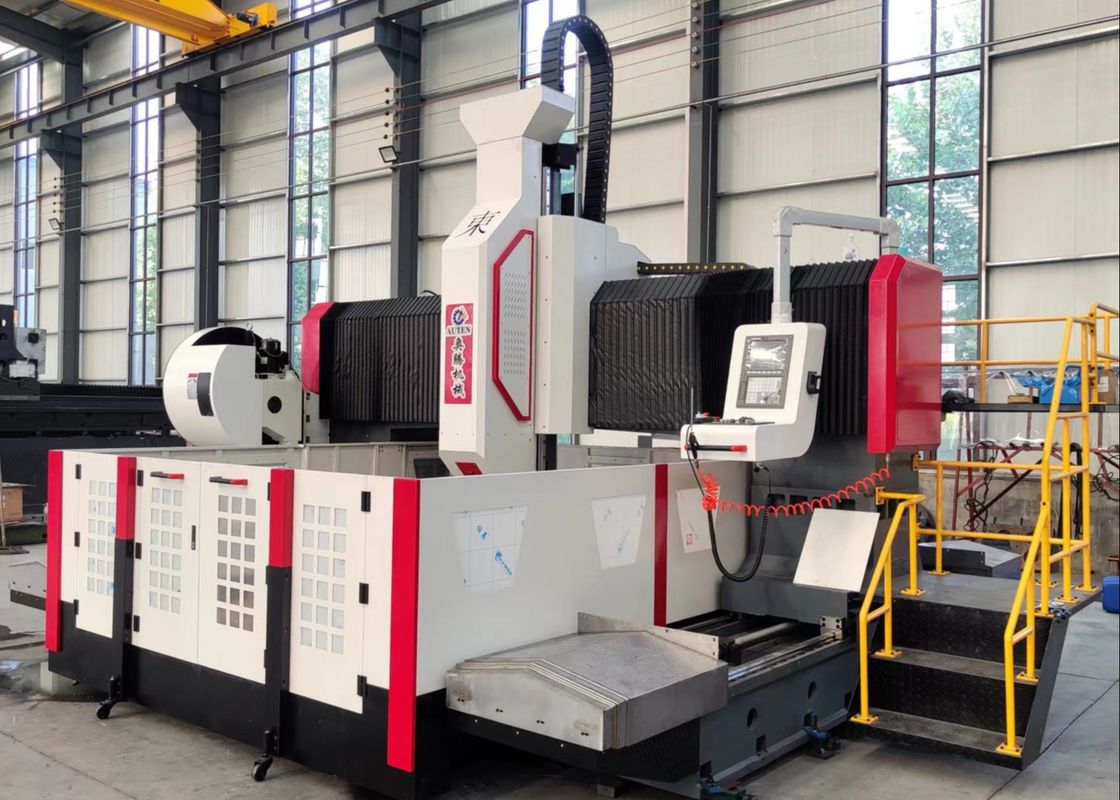

Yüksek Verimlilikli İşleme için Yüksek Hızlı CNC Plak Dürme ve Döşeme Makinesi

Yüksek HızCNCÇubuğuBorlamave MillingMakineMOdelPHD2525

Uygulama:

Plaka/yapı parçalarının delinmesi, çemberlenmesi, vurulması ve freze edilmesi için kullanılır.

Temel olarak, kalınlığı etkin aralığın içinde olan flansların, disklerin, halkaların, plakaların ve diğer iş parçalarının yüksek verimli sondaj işlemi için kullanılır.Delik ve kör delikler içinden delme tek malzeme parçaları ve kompozite malzemeler üzerinde gerçekleştirilebilir. Makine aracının işleme süreci dijital olarak kontrol edilir ve işlem çok uygundur. Otomasyon, yüksek hassasiyet, çoklu çeşitlilik ve seri üretimi gerçekleştirebilir.

Makine yapısı:

Makine yatağı dökülmüştür, esas olarak çalışma masası, hareketli portre, hareketli kaydırıcı eyer, sondaj ve freze güç başlığı, otomatik yağlama cihazı, koruyucu cihaz,Dolaşım soğutma cihazı, dijital kontrol sistemi, elektrik sistemi vb. Rolling sert ray çift desteği ve rehberlik, hassaslıklı kurşun vida çift sürücü,Makine aracının yüksek konumlandırma doğruluğu ve tekrar konumlandırma doğruluğu vardır..

1Yatak ve çalışma masası:

Yatak, işleme başlamadan önce yüksek sıcaklıkta kızdırılan dikdörtgen bir tüp kaynaklı bir parçadır ve yarı bitirme sonrasında gerginliği gidermek için iki kez kızdırılır ve daha sonra işleme son verilir.makine aletinin doğruluğunun istikrarını sağlayabilecekİş masası, ikincil kızartma ve yaşlanma işleminden sonra iyi dinamik ve statik sertlik ve deformasyon olmaksızın bitirilmiş gri demirden (HT250) bir bütün olarak dökülmüştür.İş parçasını sıkıştırmak için çalışma yüzeyi düzleminde iyi planlanmış T yuvaları vardırYatak tabanının her iki tarafına yüksek hassasiyetli iki doğrusal kılavuz yerleştirilmiştir.Böylece rehber raylar eşit derecede gergin olabilir ve büyük ölçüde makinenin sertliğini ve germe ve basınç kapasitesini iyileştirebilir. Sürüş sistemi AC servo motor ve hassasiyetli top vida çiftini benimser. Y eksen yönünde gantry hareket yapmak. Düzenlenebilir vidalar yatağın alt yüzeyinde dağıtılır,yatak çalışma masasının seviyesini kolayca ayarlayabilenYatağın alt yüzeyinde, yatağın çalışma masasının seviyesini kolayca ayarlayabilecek şekilde dağıtıldı.

Hareketli Gantry

Hareketli portre gri demirden (HT250) dökülmüştür ve portre'nin ön tarafına ultra yüksek taşıma kapasitesine sahip iki doğrusal rehber ray monte edilmiştir.Bir dizi hassaslık top vida çift ve bir servo motor güç başı kaydırma plaka X eksen yönünde hareket yapmak, ve sondaj güç başlıkları güç başlığı kaydırma plağına monte edilir.Gartry hareketi servo motor tarafından gerçekleştirilir hassasiyet bağlantısı aracılığıyla top vida üzerinde top fındığın dönüşü sürüş.

SÖzellikler:
