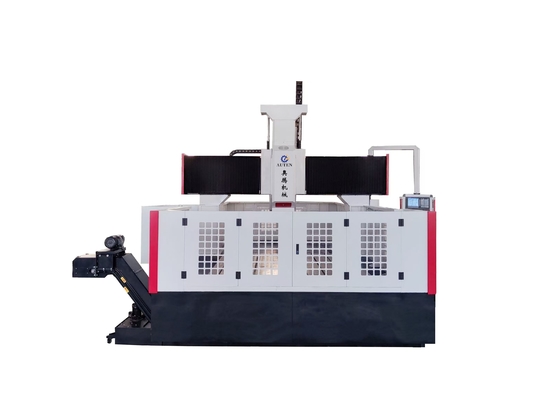

2000 x 2000mm İş Parçaları Boyutu Sabit ve Dayanıklı CNC Plaka Buhran Makinesi Yüksek hassasiyetli plaka / yapısal bileşen işleme için 50 mm Buhran çapı

Uygulama:

CNC portal delme ve frezeleme makinesi, öncelikle etkili işleme aralığında, kalınlıkları ne olursa olsun, flanşlar, diskler, halkalar ve plakalar dahil olmak üzere plaka/yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri yapmak üzere tasarlanmıştır. Tek malzeme parçalarda ve kompozit malzemelerde hem delik hem de kör delik delme kapasitesine sahiptir. İşleme süreci dijital olarak kontrol edilir, son derece kullanıcı dostu bir çalışma sağlar ve yüksek hassasiyet, çoklu ürün çeşitliliğine uyarlanabilirlik ve seri üretim için ölçeklenebilirlik ile otomatik üretimi destekler.

Ekipman Yapısı:

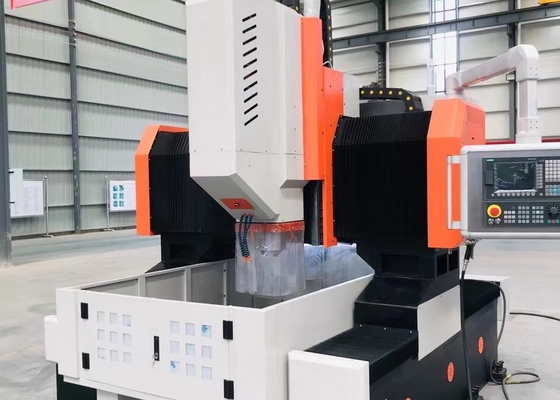

Ekipman öncelikle bir yatak çalışma masası, hareketli portal, hareketli kayar sehpa, delme ve frezeleme güç kafası, otomatik yağlama sistemi, koruyucu mekanizma, sirkülasyonlu soğutma cihazı, sayısal kontrol sistemi ve elektrik sisteminden oluşur. Rulmanlı kılavuz çiftleri tarafından desteklenir ve yönlendirilir ve hassas kurşun vida çiftleri tarafından tahrik edilir, takım tezgahı yüksek konumlandırma doğruluğuna ve tekrarlama konumlandırma doğruluğuna sahiptir.

Makine Yatağı ve Tezgahı:

Makine yatağı kaynak işleminden geçer, ardından tavlanır ve hassas işlenir, olağanüstü dinamik ve statik rijitlik ve kalıcı boyutsal kararlılık sağlar. Yatağın tabanının her iki tarafına iki adet yüksek hassasiyetli lineer kılavuz monte edilmiştir, bu da kılavuz kaydırıcılar üzerinde eşit kuvvet dağılımı sağlar ve makinenin rijitliğini, çekme dayanımını ve basınca dayanımını önemli ölçüde artırır. Tahrik sistemi, Y ekseni boyunca portalın hareketini kolaylaştıran, çift taraflı tahrik için hassas bilyalı vida tertibatlarıyla eşleştirilmiş AC servo motorlar kullanır. Ek olarak, tezgah, iş parçasının güvenli bir şekilde sabitlenmesi için bir hidrolik silindir sıkıştırma sistemi ile entegre edilmiştir.

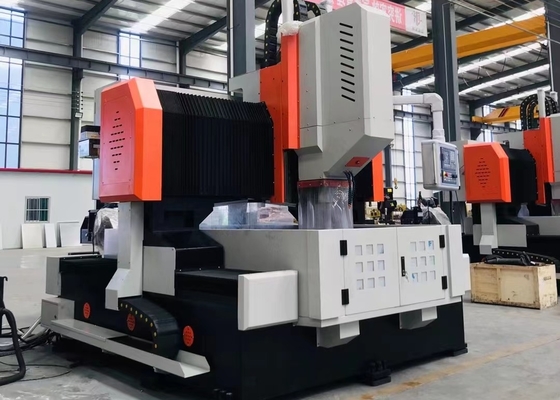

Hareketli Portal:

Hareketli portal, gri demir (HT250) dökümlerden yapılmıştır ve ön yüzüne iki adet ultra yüksek yük taşıyan rulmanlı lineer kılavuz monte edilmiştir. Bir dizi hassas bilyalı vida, bir servo motorla birlikte, güç kafası kayar plakasının X ekseni boyunca hareket etmesini sağlar ve delme güç kafası bu kayar plakaya tutturulur. Portalın hareketi, bilyalı vidanın somununun bilyalı vida üzerindeki dönüşünü hassas bir kaplin aracılığıyla tahrik eden bir servo motor tarafından kolaylaştırılır ve bu sayede düzgün ve hassas hareket elde edilir.

Özellikler:
