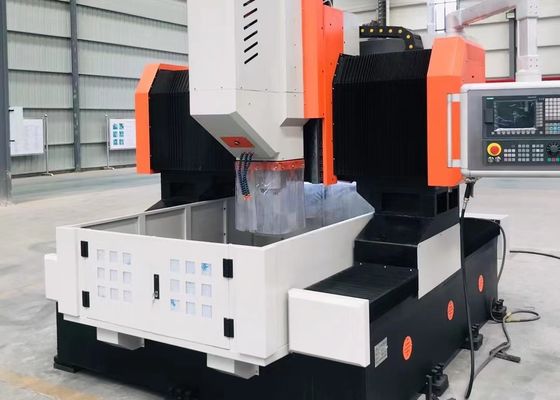

Özel Servo Spindle Motor Yüksek Hızlı Döner Eklem ve matkap Merkezi Çıkışı Hızlı İşleme için CNC freze makinesi

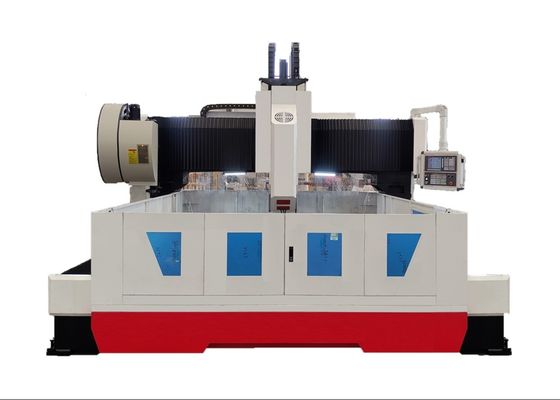

Yüksek Hızlı CNC Plak Dürme ve Dökme Makinesi Model PHD2020

Mobil Eyer:

Hareketli eyer, hassas dökme demir yapısal bir bileşendir.ve bir servo motora bağlı yüksek hassasiyetli bir gezegen redüktörüBu yapılandırma güç başının ağırlığını dengeler, vida üzerindeki yükü azaltır ve hizmet ömrünü uzatır.Hızlı ilerleme gibi eylemleri mümkün kılanAyrıca otomatik çip kırma, çip çekme ve duraklama gibi işlevlere sahiptir.

Borma kafası:

Buhurlama gücü başlığı özel bir servo spindle motoru benimser, bu da dondurulmuş senkroniz kemerden özel bir hassaslik spindle'ını torku artırmak için tahrik eder.Döner, adımsız hız değişikliğini elde etmek için ön dört ve arka iki tip altı sıra Japon açılı temas rulmanı benimserSpindle, alet değişimini hızlı ve uygun hale getirmek için pnevmatik bir alet değişim sistemi ile donatılmıştır. Besleme bir servo motor ve bir top vida tarafından çalıştırılır.X ve Y eksenleri bağlanabilir ve doğrusal ve dairesel interpolasyon fonksiyonlarını gerçekleştirmek için yarı kapalı döngü kontrolü benimsenirDöner ucu, yüksek hızlı döner bir eklemle donatılmış BT50 koni deliktir ve yüksek hızlı U matkap merkezi çıkışı ile işlenebilir.

Işınlama aygıtı:

Tayvan'dan ithal edilen rehber rayların ve kaydırıcıların yüksek hassasiyetli tasarımını benimsiyor, bu da sorunsuz bir şekilde çalışıyor ve etkili bir şekilde ağır yük kapasitesini artırıyor.

1X-eksen ve Z-eksenleri, yan ve boylam hareketleri için rehber ve yük taşıyan raylar olarak iki yuvarlak doğrusal kılavuz kabul eder.Yüksek hızlı sondajın teknik gereksinimlerini karşılayabilir. X-eksel ve Z-eksel aktarım, doğrusal hareketi gerçekleştirmek ve döndürmek için hassaslıklı top vidalarını çalıştırmak için AC servo motorlarını benimser.

2Y ekseninin her iki tarafında da iki ağır yüklü yuvarlak doğrusal kılavuz vardır, bunlardan biri Y ekseninde kaydırma pistini oluşturan yan asılı bir yapıdır.Bu gantry çerçevesinin yüksek sertlik dayanıklılık gereksinimlerini karşılayabilir, ve ayrıca küçük sürtünme katsayısı, hızlı hareket hızı, iyi titreşim emici performansı ve uzun hizmet ömrü gibi teknik avantajları karşılayabilir.X eksenli şanzıman çift servo motor eşzamanlı tahrik teknolojisini benimser, yani her bir tarafta bir servomotor, senkronize top vida döndürmek için sürüyor, gantry çerçevesini hareket ettiriyor ve CNC işleme fark ediyor.

Otomatik yağlama cihazı ve koruyucu cihaz:

Bu makine aracı, Tayvan yapımı bir hacmi kısmi basınçlı otomatik yağlama cihazıyla donatılmıştır. Bu cihaz, rehber rayları, kurşun vidaları,Çubuklar ve diğer hareketli çiftler, ölü açı olmadan, alet makinesinin kullanım ömrünü sağlar. alet makinesinin X ve Y ekseni toz geçirmez koruyucu kapaklarla donatılmıştır,ve su geçirmez sıçrama kalkanları çalışma masası etrafında kurulur.

Lazer interferometre:

Her cihaz, American API lazer interferometre ile kalibre edilmiştir. Bu sayede, pitch hatası, geri tepki, konumlandırma doğruluğu, tekrarlanan konumlandırma doğruluğu vb.makinenin dinamik ve statik istikrarını ve işleme doğruluğunu sağlamak içinMakinenin 3D işleme doğruluğunu ve daireselliğini sağlamak için.
