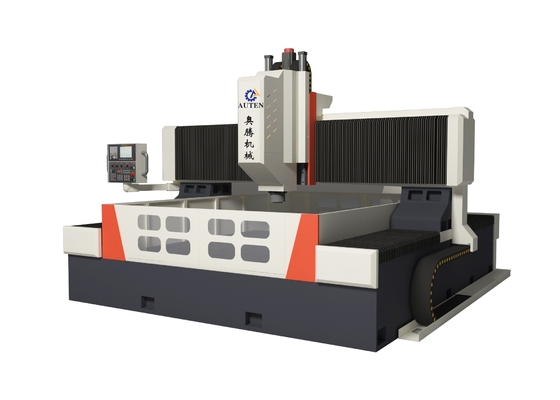

3000*3000 İş Parçası Boyutu CNC Plaka Delme Makinesi Model PHD3030 30 KW Servo İş Mili Motor Gücü
Delme güç kafası:
Delme güç kafası, özel bir servo iş mili motoru kullanır ve dişli senkron kayış, hassas iş milini sürmek için torku artırmak üzere yavaşlar. İş mili, kademesiz hız değişimi elde etmek için ilk üç arka iki beş sıralı Japon açılı temaslı yatakları kullanır. İş mili, takım değiştirmeyi sağlamak için pnömatik bir takım değiştirme sistemi ile donatılmıştır. Hızlı ve kullanışlı, besleme bir servo motor ve bir bilyalı vida ile tahrik edilir. X ve Y eksenleri bağlanabilir, doğrusal ve dairesel enterpolasyon fonksiyonlarını gerçekleştirebilen yarı kapalı döngü kontrolü kullanır. İş mili ucu bir BT50 konik deliktir, İtalyan Rotofors yüksek hızlı döner mafsal ile donatılmıştır ve yüksek hızlı U-delme merkezi su tahliyesi kullanabilir.
Otomatik yağlama cihazı ve koruyucu cihaz:
Tayvan'ın orijinal hacimsel kısmi basınçlı otomatik yağlama cihazı ile donatılmış olup, kılavuz raylar, vidalar, raflar vb. gibi çeşitli hareket çiftlerini ölü açılar olmadan otomatik olarak yağlayabilir ve takım tezgahının hizmet ömrünü garanti eder. Takım tezgahının X ekseni ve Y ekseni toz geçirmez koruyucu kapaklarla donatılmıştır ve iş tezgahının etrafına sıçrama önleyici bölmeler takılmıştır.
GSK CNC kontrol sistemi:
GSK CNC delme makinesi özel sistemi. Motor, yüksek hassasiyetli bir mutlak değer serisi servo motor, RS232 arayüzü ve renkli ekran, Çince çalışma arayüzü, yerinde/harici USB girişi ile tahrik edilir.
1. Talaş kırma fonksiyonu ile, talaş kırma süresi ve talaş kırma döngüsü insan-makine arayüzünde ayarlanabilir.
2. Takım kaldırma fonksiyonu ile, takım kaldırma yüksekliği insan-makine arayüzünde ayarlanabilir. Bu yüksekliğe delme yaparken, matkap hızla iş parçasının üstüne kaldırılır ve ardından talaşlar alınır, ardından delme yüzeyine hızlıca ilerler ve otomatik olarak geçer.
3. Merkezi operasyon kontrol kutuları ve el tipi üniteler, programlama, depolama, görüntüleme ve iletişimi kolaylaştırmak için sayısal kontrol sistemlerini benimser. Operasyon arayüzü, insan-makine diyaloğu, hata telafisi ve otomatik alarm fonksiyonlarına sahiptir.
4. Ekipman, işleme öncesi delik konumunun önizleme ve yeniden inceleme fonksiyonuna sahiptir ve operasyon çok uygundur.
Merkezi su filtrasyon sistemi:
Kesme soğutucusundaki safsızlıkları etkili bir şekilde filtreleyebilen merkezi bir su filtrasyon sistemi ile donatılmıştır. İç su püskürtme sistemi, işleme sırasında demir pimlerin takım üzerine sarılmasını önleyebilir, takım aşınmasını azaltabilir, takım ömrünü uzatabilir, iş parçası yüzey finişini iyileştirebilir ve takım ucu Yüksek basınçlı su çıkış pimi, iş parçasının yüzeyini iyi koruyabilir, yüksek hızlı döner mafsalı koruyabilir, safsızlıkların döner mafsalı tıkamasını önleyebilir ve iş parçasının genel kalitesini iyileştirebilir ve iş verimliliğini artırabilir.
Spesifikasyonlar:
| İş parçası boyutu |
U x G |
3000x3000 mm |
| Köprü yüksekliği |
800 mm |
| Delme güç kafası |
Adet |
1 |
| İş mili konikliği |
BT50 |
| Maks. delme çapı |
Φ80 mm |
| Maks. kalınlık |
≤180 mm |
| Kılavuz çekme çapı |
M3-M28 mm |
| İş mili hızı |
30~3000 dev/dak |
| Servo iş mili motor gücü |
30kW |
| İş milinin alt ucundan iş tablasına olan mesafe |
200-800mm |
|
Güç kafasının yanal hareketi
(X ekseni)
|
Maks. yatay strok |
3000 mm |
| Yanal hareket hızı |
0~9 dev/dak |
| Yanal hareket için servo motor gücü |
1x2.4 kW |
| Köprü uzunlamasına hareketi (Y ekseni) |
Maks. besleme stroku |
3000 mm |
| Besleme hareket hızı |
0~9 m/dak |
| Besleme servo motor gücü |
2x2.4 kW |
| Dikey koç besleme hareketi (Z ekseni) |
Maks. strok |
600 mm |
| Hareket hızı |
0~8 m/dak |
| Servo motor gücü |
1x2.4 kW |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
0-0.02mm/1000mm |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C |
0-0.01mm/1000mm |
| Genel boyut |
U x G x Y |
4800x4500x3200 mm |
