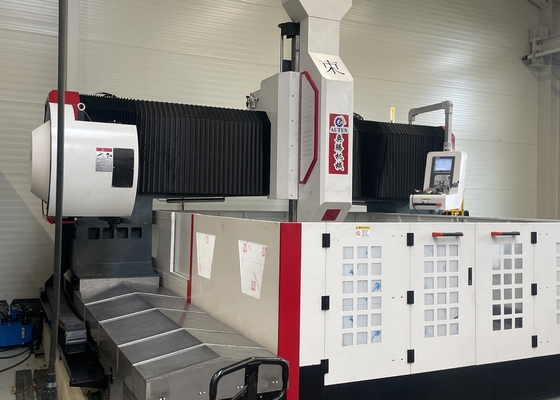

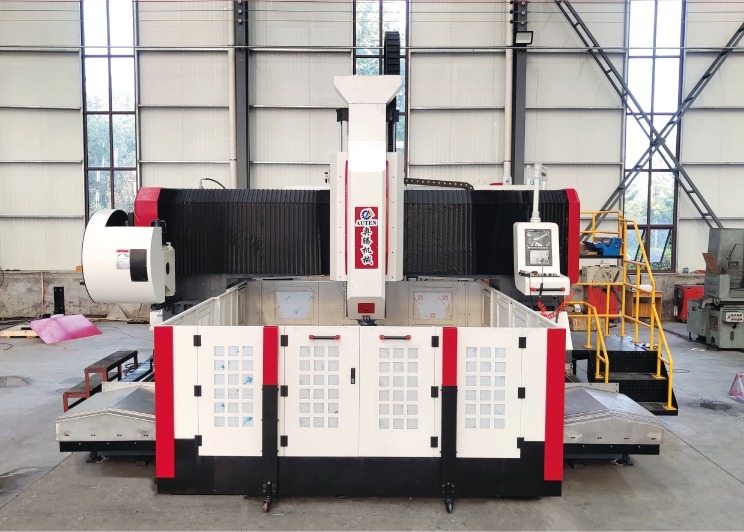

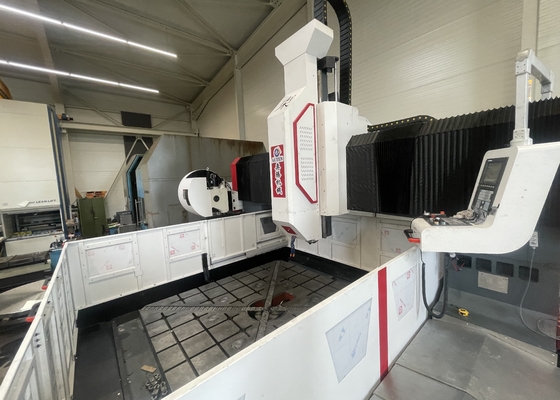

Portal Yüksekliği 800mm CNC Portal İşleme Flanş Plaka Delme Makinesi İş Mili konikliği BT50
Otomatik talaş konveyörü ve sirkülasyonlu soğutma cihazı:
Tezgahın arkasında otomatik bir talaş konveyörü ve sonunda bir filtre bulunmaktadır. Otomatik talaş konveyörü düz zincir tipindedir. Bir tarafa bir soğutma pompası takılmıştır. Çıkış, bir hortumla merkezi su filtresi sistemine bağlıdır. Soğutucu, talaş konveyörüne akar, talaş konveyörü kaldırma pompası soğutucuyu merkezi çıkış filtreleme sistemine pompalar ve yüksek basınçlı soğutma pompası, kesme soğutması için filtrelenmiş soğutucuyu dolaştırır. Ayrıca, demir talaşlarını taşımak için çok uygun olan talaş taşımak için bir araba ile donatılmıştır. Bu ekipman, iç ve dış takım soğutma sistemleri ile donatılmıştır. Yüksek hızlı delme sırasında, takım iç su çıkışı ile soğutulur ve hafif frezeleme için harici soğutma kullanılır.
Otomatik düşük su seviyesi alarmı
1. Filtredeki soğutucu orta seviyede olduğunda, sistem otomatik olarak motoru bağlayarak çalıştırır ve talaş konveyöründeki soğutucu otomatik olarak filtreye akar. Yüksek bir seviyeye ulaştığında, motor otomatik olarak çalışmayı durdurur.
2. Filtredeki soğutucu düşük seviyede olduğunda, sistem otomatik olarak seviye göstergesini uyarır, iş mili otomatik olarak takımı geri çeker ve makine çalışmayı durdurur.
Elektrik kesintisi hafıza fonksiyonu:
Ani elektrik kesintisi vb. nedeniyle operasyon durdurulur. Bu fonksiyonu kullanarak, elektrik kesintisinden önce delinen son deliğin yerini hızlı ve kolay bir şekilde bulun. Operatörler, arama süresinden tasarruf ederek hızlı bir şekilde bir sonraki adıma geçebilirler.
Lazer enterferometre:
Lazer enterferometre, makinenin dinamik, statik kararlılığını ve işleme hassasiyetini sağlamak için adım hatasını, boşluğu, konumlandırma doğruluğunu, tekrarlama konumlandırma doğruluğunu vb. kalibre etmek, doğru bir şekilde kontrol etmek ve telafi etmek için kullanılır. Ballbar denetimi Her makine, gerçek daire doğruluğunu ve makine geometrik doğruluğunu kalibre etmek için bir İngiliz RENISHAW ballbar kullanır. Aynı zamanda, makinenin 3D işleme doğruluğunu ve daire doğruluğunu sağlamak için dairesel bir kesme deneyi yapılır.
Özellikler:İş parçası boyutuUxG
| 3000x3000 mm |
Portal yüksekliği |
800 mm |
| Delme güç kafası |
Adet |
| 1 |
İş mili konikliği |
BT50 |
| Maks. delme çapı |
Φ80 mm |
| Maks. kalınlık |
≤180 mm |
| Kılavuz çekme çapı |
M3-M28 mm |
| İş mili hızı |
30~3000 dev/dak |
| Servo iş mili motor gücü |
30kW |
| İş milinin alt ucundan çalışma masasına olan mesafe |
200-800mm |
| Güç kafasının yanal hareketi |
(X ekseni) |
|
Maks. yatay strok
3000 mm
|
Yanal hareket hızı |
0~9 m/dak |
| Yanal hareket için servo motor gücü |
1x2.4 kW |
| Portal boyuna hareketi (Y ekseni) |
X/Y/Z/A/B/C |
| 3000 mm |
Besleme hareket hızı |
0~9 m/dak |
| Besleme servo motor gücü |
2x2.4 kW |
| Dikey koç besleme hareketi (Z ekseni) |
Maks. strok |
| 600 mm |
Hareket hızı |
0~8 m/dak |
| Servo motor gücü |
1x2.4 kW |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
| 0-0.02mm/1000mm |
Genel boyut |
X/Y/Z/A/B/C |
| 0-0.01mm/1000mm |
Genel boyut |
UxGxY |
| 4800x4500x3200 mm |
|
|
