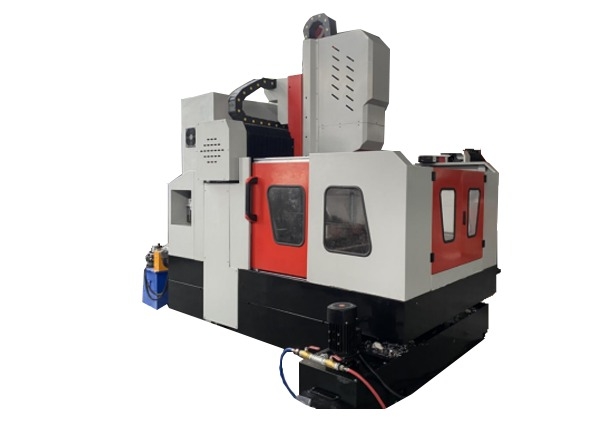

CNC Plaka Delme ve Freze Makinesi Model BHD6060
Uygulama:
CNC portal delme ve freze makinesi, esas olarak, iş parçası kalınlıkları etkili işleme aralığında olan, plakalar ve yapısal bileşenlerin (flanşlar, diskler, halkalar ve plakalar dahil) delinmesi, pahlanması, kılavuz çekilmesi ve frezelenmesi için tasarlanmıştır. Tek malzeme parçalarında ve kompozit malzemelerde hem delik hem de kör deliklerin delinmesini kolaylaştırır. İşleme süreci dijital olarak kontrol edilir, son derece uygun bir çalışma sağlar ve çok çeşitli ve toplu miktarlarda otomatik, yüksek hassasiyetli üretim sağlar.
Hareketli kayar tabla:
Kayar tabla, hassas bir dökme demir yapıdır. Kayar tabla, iki adet ultra yüksek yük taşıma kapasiteli CNC sert raylı kayar tabla, bir dizi hassas bilyalı vida çifti ve delme gücünü tahrik etmek için servo motora bağlı yüksek hassasiyetli planet redüktör ile donatılmıştır. Kafa, Z ekseni yönünde hareket eder, bu da güç kafasının hızlı ileri, çalışma ileri, hızlı geri, durdurma ve diğer eylemlerini gerçekleştirebilir. Otomatik talaş kırma, talaş temizleme ve duraklatma işlevlerine sahiptir.
Delme güç kafası:
Delme güç kafası, özel bir servo mil motoru kullanır ve dişli senkron kayış, hassas mili tahrik etmek için torku artırmak üzere yavaşlar. Mil, kademesiz hız değişimi elde etmek için ilk üç arka iki beş sıralı Japon açılı temaslı yatakları kullanır. Mil, alet değişimini sağlamak için pnömatik bir alet değiştirme sistemi ile donatılmıştır. Hızlı ve kullanışlı, besleme bir servo motor ve bir bilyalı vida ile tahrik edilir. X ve Y eksenleri bağlanabilir, yarı kapalı döngü kontrolü kullanılarak, doğrusal ve dairesel enterpolasyon fonksiyonları gerçekleştirebilir. Mil ucu bir BT40 konik deliktir, İtalyan Rotofors yüksek hızlı döner mafsal ile donatılmıştır ve suyu boşaltmak için yüksek hızlı U-delme merkezi kullanabilir.
Otomatik yağlama cihazı ve koruma cihazı:
Bu takım tezgahı, kılavuz rayları, kurşun vidalar, raflar vb. gibi çeşitli hareket çiftlerini ölü noktalar olmadan otomatik olarak yağlayabilen ve takım tezgahının hizmet ömrünü garanti eden Tayvan'ın orijinal hacimsel kısmi basınçlı otomatik yağlama cihazı ile donatılmıştır. Takım tezgahının X ekseni ve Y ekseni toz geçirmez siperlerle donatılmıştır ve çalışma tezgahının etrafına sıçrama önleyici bölmeler takılmıştır.
Özellikler:
| İş parçası boyutu |
U x G |
600 x 600 mm |
| Portal yüksekliği |
400 mm |
| Delme güç kafası |
Adet |
1 |
| Mil konikliği |
BT40 |
| Maks. delme çapı |
Φ35 mm |
| Maks. kalınlık |
40 mm |
| Kılavuz çekme çapı |
M3-M15 |
| Mil hızı |
30~3000 dev/dak |
| Servo mil motor gücü |
7.5kW |
| Milin alt ucundan çalışma tablasına olan mesafe |
200-540mm |
|
Güç kafasının yanal hareketi
(X ekseni)
|
Maks. yatay strok |
600 mm |
| Yanal hareket hızı |
0~9 dev/dak |
| Yanal hareket için servo motor gücü |
10N/M |
| Portal boyuna hareketi (Y ekseni) |
Maks. besleme stroku |
600 mm |
| Besleme hareket hızı |
0~9 m/dak |
| Besleme servo motor gücü |
10N/M |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. strok |
400 mm |
| Hareket hızı |
0~8 m/dak |
| Servo motor gücü |
1x2.4kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
0-0.02mm |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C |
0-0.01mm |
| Makine ağırlığı |
/ |
Yaklaşık 3.5T |
| Genel boyut |
U x G x Y |
2200x1600x2200 mm |
