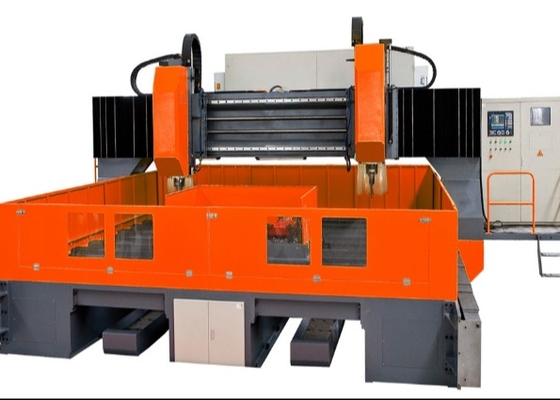

PZ4040/2 Tipi Gantry Mobil CNC Buhurlama Makinesi Malzeme Çakışma Kalınlığı Max 100mm
Kullanımı:
PZ4040/2gantry mobil CNC sondaj makinesi çelik levhalarda delik açmak için kullanılır. İşlenmiş iş parçaları çelik yapı binaları, köprüler ve direkler üzerinde bağlama levhaları olabilir,ve büyük flensler, ısı değiştiricisi tüp plakaları ve benzeri.Bu CNC sondaj makinesi uygulaması sondaj çalışmalarının tüm sürecini yüksek hassasiyet ve yüksek verimlilik ile tam otomasyon derecesine ulaştırabilirÇelik yapılar, köprüler ve diğer parçalar endüstrilerinde bağlantı plakaları, ayak plakaları, uç plakaları, şablonlar, flanslar, yapısal parçalar ve diğer parçaların sondaj işlemi için uygundur.Elektrik güç iletişim kuleleriİşlenmiş bileşenlerin doğruluğu ulusal standardı karşılar Steel Structure Construction Quality Acceptance Code (No GB50205-2001).
Özellikleri:
1Bu makinenin maksimum delme çapı 70 mm'ye kadar ve genel bağlama plakasındaki ve ayak tahtasındaki delikler delinebilir.

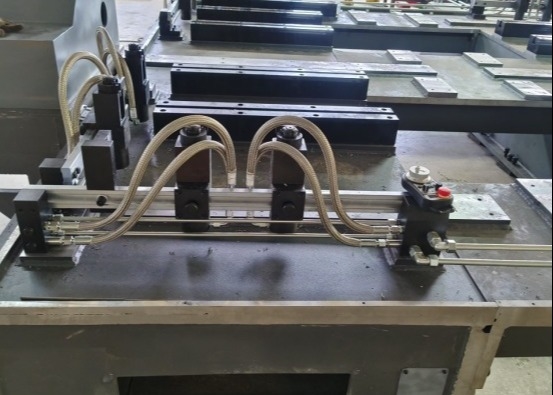

2. 100mm maksimum iş parçası kalınlığı, daha ince tahtalar da çok katmanlı yığılmış sondaj olabilir, iş parçası bir hidrolik klem ile sıkıştırılır, operatör çok emek tasarrufu,İş parçasının zaman tasarrufu için yüklenmesi ve boşaltılması.
3Maksimum iş parçası 4000 × 4000mm'e kadar olabilir, küçük parçalar ise, çalışma masasının dört köşesine monte edilebilir (Not: sıkıştırma yöntemi hidrolik otomatik sıkıştırmaya ayrılır).
4Bu makine vidalar, rehber raylar, hidrolik parçalar, elektrik bileşenleri, CNC sistemleri, inverterler ve diğer yabancı marka ürünleri ile donatılmıştır.makine güvenilirliği ithal ekipmanlarla karşılaştırılabilir, daha az başarısızlık.
5. Makinenin fırça aşağıdaki sondaj çarpması 220mm'ye ulaşır, bu nedenle matkabın uzunluğu sınırlı değildir, yeni matkab kullanılabilir, kısa aşınma da kullanılabilir.Çalışma parçasına dokunmadığında matkabın aşağı hareketleri hızlıdır, ve iş parçasına dokunduğunda, otomatik olarak çalışma hızına dönüşür ve sondaj yaptıktan sonra otomatik olarak hızlı bir şekilde geri döner, böylece zaman kazanır.
Bu makinenin ana özellikleri ve parametreleri:
| Parametre Adı |
Ayrıntılar
|
Parametre Değeri
|
|
İş parçasının boyutu
|
Malzeme Çakışması Kalınlığı
|
En fazla 100 mm.
|
|
Genişlik x Uzunluk
|
4000mm*4000mm 1 adet |
|
4000mm*2000mm
2 parça
|
|
2000mm*2000mm
4 parça
|
|
Ana Eksen
|
Hızlı Değişen Çaklar
|
Morse 5 # konik delik |
|
Matkap çapı
|
Φ14-Φ76mm |
|
Değişken Hız
|
Frekans dönüştürücüsünün adımsız hız değişimi |
|
Dönüş Hızı
|
20-560 r/min |
|
Çarpım Uzunluğu
|
240 mm |
|
İşleme beslemesi
|
Hidrolik Hız Düzenleme Valf Düzenleme |
| İş parçasının sıkıştırılması |
Sıkıştırma kalınlığı
|
15-100 mm |
|
Sıkıştırma silindirlerinin sayısı
|
16 parça |
| Sıkıştırma gücü |
7.5kN |
|
Bağlama Açılışı
|
Düğme kontrolü veya ayak düğmesi |
| |
T yuvasının genişliği
|
28 mm |
|
Soğutma ve çip çıkarma
|
Yöntem |
Otomatik dolaşım
|
| Kapasite |
300L |
|
Çip kaldırma gücü
|
0.75KW |
|
Soğutma Gücü
|
0.45KW |
|
Hidrolik
|
Sıkıştırma Basıncı
|
6MPa ((60kgf/cm2) |
|
Tank Kapasitesi
|
200 litre |
