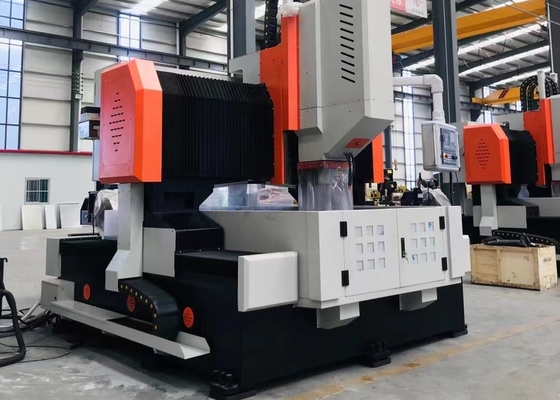

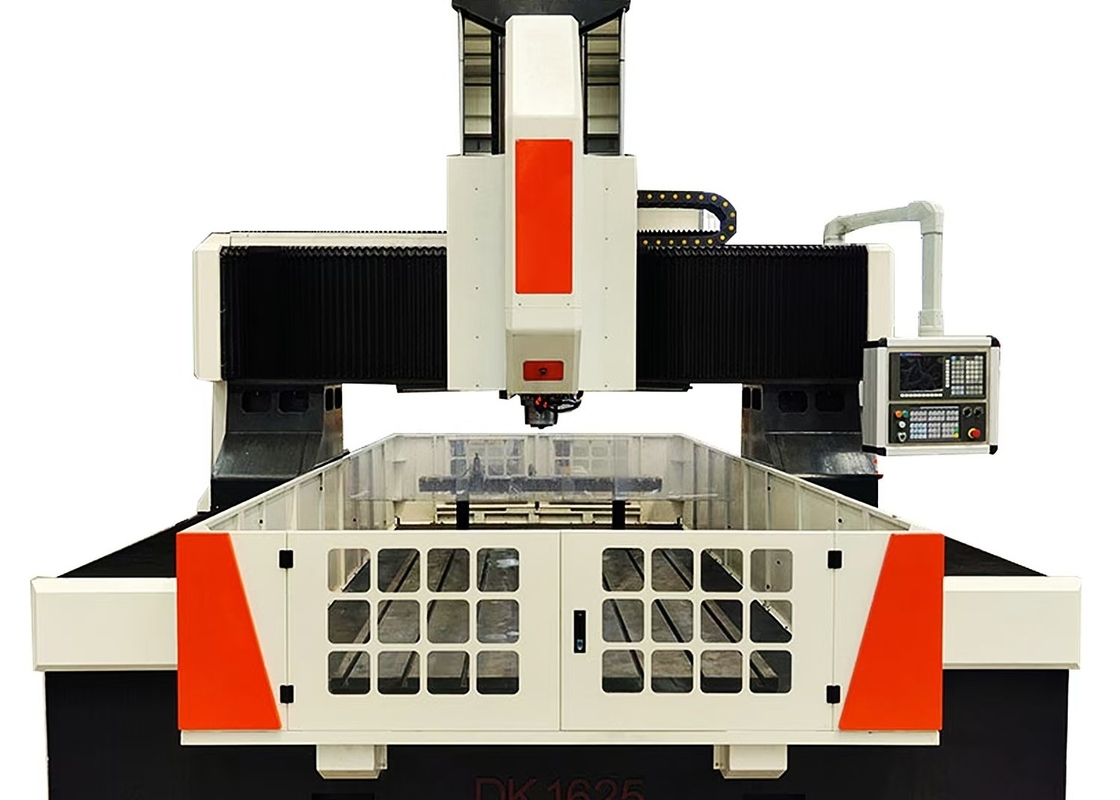

PHD2016 Model CNC Plaka Borma Makinesi 40mm Max Borma Diametresi 100mm Max Kalınlığı

PHD2016 Model CNC Plaka Borma Makinesi 40mm Max Borma Diametresi 100mm Max Kalınlığı

Uygulama:

CNC gantry sondaj ve freze makinesi, esas olarak plakaların ve yapısal bileşenlerin, flanslar, diskler, halkalar ve plakalar dahil olmak üzere sondaj, çemberleme, dokunma ve frezeleme için tasarlanmıştır.İş parçasının kalınlığı etkin işleme aralığındaTek malzeme parçalarında ve bileşik malzemelerde delik ve kör deliklerin delinmesini sağlar.ve otomatik destekler, çoklu çeşitlerde ve büyük miktarlarda yüksek hassasiyetli üretim.

Ekipman yapısı:

Temel olarak bir yatak çalışma masası, hareketli bir portre, hareketli bir kaydırma eyer, sondaj ve freze güç başlığı, otomatik yağlama cihazı, koruyucu bir cihaz,bir dolaşım soğutma cihazı, bir sayısal kontrol sistemi, bir elektrik sistemi ve diğer bileşenler; yuvarlak kılavuz çiftleri tarafından desteklenir ve yönlendirilir ve hassas kurşun vida çiftleri tarafından çalıştırılır,makine aracı yüksek konumlandırma doğruluğu ve tekrar konumlandırma doğruluğu elde eder.

Makine yatağı ve çalışma masası:

Makine yatağı kaynaklanır, ardından erimiş ve hassas işleme maruz kalır, bu da sıfır deformasyonla olağanüstü dinamik ve statik sertlik sağlar.Yatak tabanının her iki tarafına yüksek hassasiyetli iki doğrusal kılavuz monte edilir, kılavuz kaydırıcıları üzerinde tekel kuvvet dağılımını sağlar ve makine aletinin sertliğini, germe dayanıklılığını ve basınç direncini önemli ölçüde artırır.Sürüş sistemi, çift taraflı sürüş için hassas top vida kümeleri ile eşleştirilmiş AC servo motorları kullanırAyrıca, çalışma tezgahı hidrolik silindir sıkıştırma sistemi ile donatılmıştır.

Borma başlığı:

Buhurlama gücü başlığı, özel bir servo spindle motoru kullanır ve bu, tork çıkışını artırmak için dişli senkroniz kemer aracılığıyla özel bir hassaslıklı spindleye güç aktarır.Döner, Japon açılı temas rulman konfigürasyonu ile donatılmıştır (önde dört sıra ve arka tarafta iki sıra)Pnömatik bir alet değiştirme sistemi, aletin hızlı ve uygun bir şekilde değiştirilmesini sağlayan spindleye entegre edilmiştir.

Besleme hareketi, bir top vida ile birlikte bir servo motor tarafından çalıştırılır. X ve Y eksenleri bağlantı işlevlerini destekler ve yarı kapalı döngü kontrolünü kullanır.doğrusal ve dairesel interpolasyon işlemlerini mümkün kılanDöner ucu, yüksek hızlı döner bir eklemle donatılmış BT50 konik bir deliğe sahiptir ve merkezi çıkışa sahip yüksek hızlı bir U matkabı ile işlenebilir.

Özellikler:
