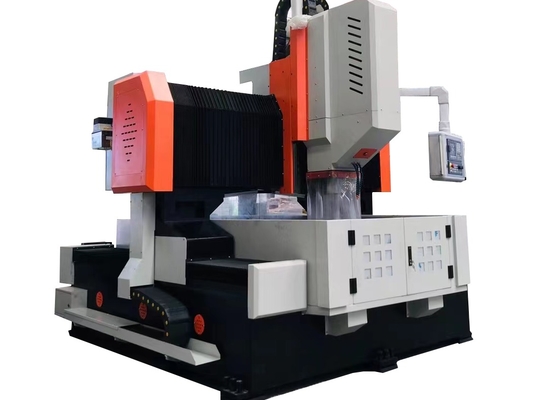

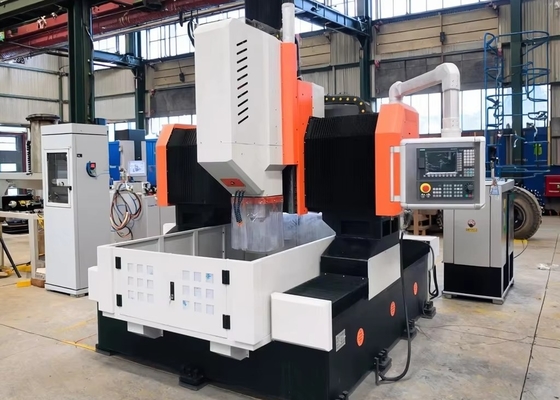

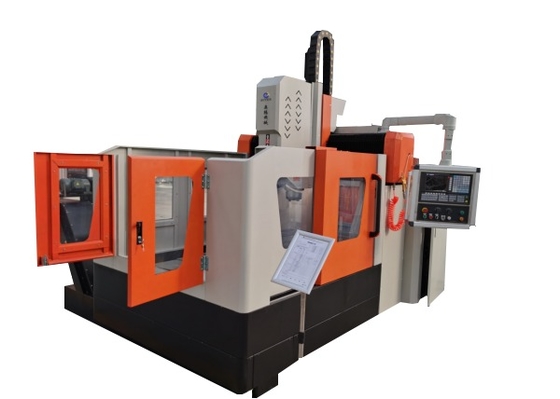

2000x1600mm İş Parçası Boyutu CNC Plaka Flanş Delme Makinesi 28mm T-kanal genişliği
Uygulama:
CNC portal delme ve frezeleme makinesi, esas olarak, iş parçası kalınlıkları etkili işleme aralığında olmak üzere, flanşlar, diskler, halkalar ve plakalar dahil olmak üzere plakaların ve yapısal bileşenlerin delinmesi, pahlanması, kılavuz çekilmesi ve frezelenmesi için tasarlanmıştır. Hem tek malzemeli parçalarda hem de kompozit malzemelerde delik ve kör delik delme imkanı sağlar. İşleme süreci dijital olarak kontrol edilir, son derece kullanıcı dostu bir çalışma sağlar ve çok çeşitli ve büyük miktarlarda otomatik, yüksek hassasiyetli üretimi destekler.
1. Makine Yatağı ve Tezgah:
Makine yatağı kaynak işleminden geçer, ardından tavlanır ve hassas işlenir, bu da deformasyon olmadan olağanüstü dinamik ve statik rijitlik sağlar. Yatağın tabanının her iki tarafına iki adet yüksek hassasiyetli lineer kılavuz monte edilmiştir, kılavuz kaydırıcılar üzerinde eşit kuvvet dağılımı sağlar ve makine takımının rijitliğini, çekme dayanımını ve basınca karşı direncini önemli ölçüde artırır. Tahrik sistemi, portalın Y ekseni boyunca hareket etmesini sağlayan, çift taraflı tahrik için hassas bilyalı vida tertibatlarıyla eşleştirilmiş AC servo motorlar kullanır. Ek olarak, tezgah hidrolik silindir sıkıştırma sistemi ile donatılmıştır.
2. Delme Kafası:
Delme güç kafası, torku artırmak için gücü özel bir hassas iş miline bir dişli senkron kayış aracılığıyla ileten özel bir servo iş mili motoru içerir. İş mili, kademesiz hız ayarı sağlayan altı sıralı bir Japon açılı temaslı yatak konfigürasyonu (önde dört sıra ve arkada iki sıra) ile donatılmıştır. İş miline entegre edilmiş bir pnömatik takım değiştirme sistemi, hızlı ve sorunsuz takım değişimi sağlar.
Besleme hareketi, bir bilyalı vida ile birlikte bir servo motor tarafından tahrik edilir. X ve Y eksenleri bağlantıyı destekler ve doğrusal ve dairesel enterpolasyon fonksiyonlarını kolaylaştıran yarı kapalı döngü kontrolü kullanır. İş mili ucu, bir merkez çıkışlı yüksek hızlı U-matkabı ile işleme imkanı sağlayan, yüksek hızlı bir döner bağlantı ile donatılmış bir BT50 konik deliğe sahiptir.
3. Otomatik Yağlama Cihazı ve Koruyucu Cihaz:
Makine takımı, kılavuz rayları, kurşun vidalar, raflar ve diğer hareketli çiftlerin herhangi bir ölü nokta olmadan otomatik olarak yağlanmasını sağlayan, makine takımının hizmet ömrünü sağlayan, Tayvan yapımı hacimsel kısmi basınçlı otomatik yağlama cihazı ile donatılmıştır. Makine takımının X ekseni ve Y ekseni toz geçirmez koruyucu kapaklarla donatılırken, tezgahın etrafına su geçirmez sıçrama koruyucuları takılmıştır.
Özellikler:
| İş parçası boyutu |
UxG |
2000x1600 mm |
| Portal yüksekliği |
600 mm |
| Tezgah |
T-kanal genişliği |
28mm |
| Delme güç kafası |
Adet |
1 |
| İş mili konikliği |
BT40 |
| Maks. delme çapı |
Φ40 mm |
| Maks. kalınlık |
≤100 mm |
| Kılavuz çekme çapı |
M3-M24 |
| İş mili hızı |
30~3000 dev/dak |
| Servo iş mili motor gücü |
11kW/15kW |
| İş milinin alt ucundan çalışma masasına olan mesafe |
200-600mm |
|
Güç kafasının yanal hareketi
(X ekseni)
|
Maks. yatay strok |
1600 mm |
| Yanal hareket hızı |
0~8 dev/dak |
| Yanal hareket için servo motor gücü |
2.4kW |
| Portal boyuna hareketi (Y ekseni) |
Maks. besleme stroku |
2000 mm |
| Besleme hareket hızı |
0~8 m/dak |
| Besleme servo motor gücü |
2x2.4kW |
| Dikey koç besleme hareketi (Z ekseni) |
Maks. strok |
400 mm |
| Hareket hızı |
0~8 m/dak |
| Servo motor gücü |
2.4kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Genel boyut |
UxGxY |
5300x3400x2700 mm |
