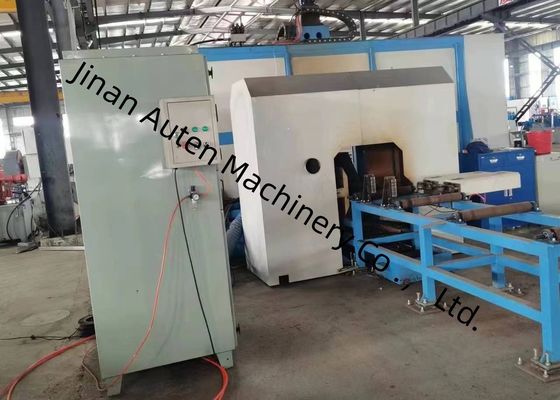

Yüksek Hızlı CNC H Kiriş Delme Makinesi 33x5.5x3.3m Makine Boyutu 100～3000 Dev/Dakika Mil Hızı

Model BHD700 Yüksek Hızlı CNC H Kiriş Delme Makinesi 33x5.5x3.3m Makine Boyutu Toplam 52kw Güç

Uygulama sektörü:

Bu takım tezgahı öncelikle H şekilli çelik üzerindeki delme işlemleri için tasarlanmıştır. İş parçası delme işlemleri için üç adet yüksek hızlı hassas delme iş mili kullanır, yüksek işleme doğruluğu ve kullanıcı dostu kullanım özelliklerine sahiptir. Çelik yapı endüstrisinde vazgeçilmez bir yüksek verimli ekipman olarak, inşaat, köprüler, kule direkleri, ızgaralar ve diğer ilgili sektörlerde yaygın olarak uygulanmaktadır.

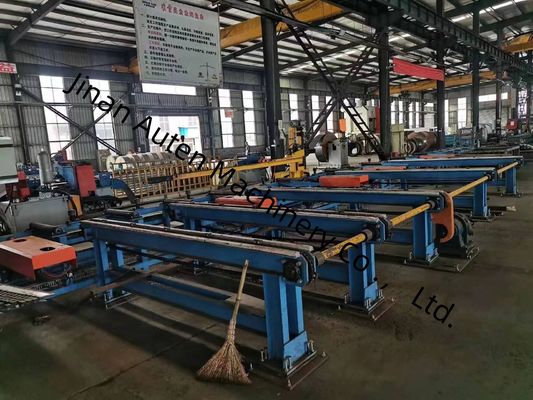

Besleme konveyörü:

Konveyör desteği, destek silindiri, yan konumlandırma silindiri, yan itme cihazı ve raftan oluşur. Besleme kanalı, işlenecek iş parçasını taşımak için kullanılır ve iş parçasının ön ucunu algılamak ve X yönündeki işleme referansını belirlemek için malzeme kanalının ön ucuna bir fotoelektrik anahtar takılır. Yan itme cihazı, iş parçasını sıkıca bastırır ve Y yönünde iş parçasının kaba konumlandırmasını gerçekleştirmek için yan konumlandırma silindirine yaslanır.

Besleme NC taşıyıcısı:

Dişlilerden, servo motorlardan ve manipülatörlerden oluşur. Manipülatör iyi bir rijitliğe ve kararlılığa sahiptir, profil özelliklerine göre otomatik olarak yükselip alçalabilir ve iş parçasını otomatik olarak sıkıştırır. Manipülatör iş parçasını sıktıktan sonra, servo motor tarafından tahrik edilir. Kremayer ve pinyonun iletimi altında, delme işleminin boyuna işleme doğruluğunu sağlamak için iş parçası X yönünde beslenir.

Çıkış konveyörü:

Konveyör desteği, destek silindiri vb. oluşur. Destek silindiri, bitmiş iş parçasını taşımak için kullanılır.

Özellikler:
