Üretim hattının amacı:

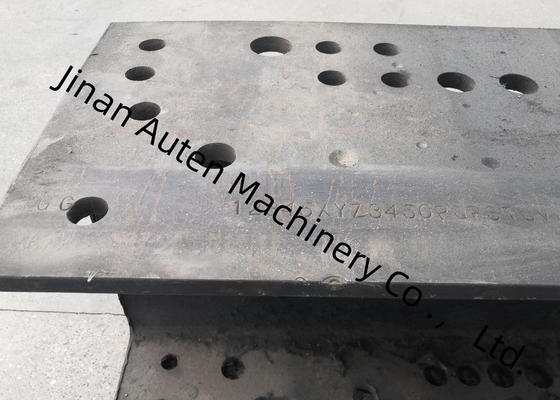

Bu üretim hattı öncelikle H şekilli çelik ve kanal çeliği gibi çelik malzemelerin delinmesi, işaretlenmesi, kesilmesi ve kesilmesi için tasarlanmıştır.

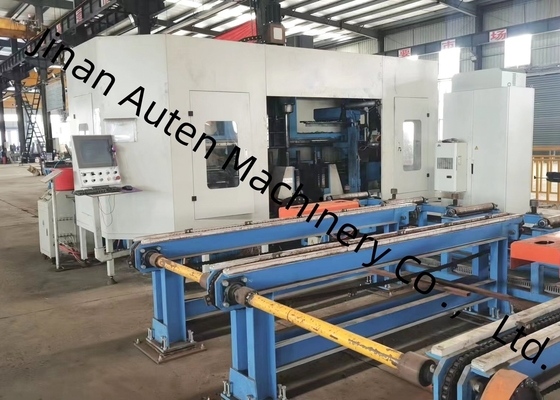

Delme ana makinesi, çeliğin üç yüzeyinde delme işlemleri yapmak için 3 adet BT40 yüksek hızlı mil kullanır; her yüzey için bir mil tahsis edilmiştir. İlgili sıra tipi takım magazini 4 adede kadar takım spesifikasyonunu barındırabilir. CAD çizimlerini işleme programlarına dönüştürebilir ve çoklu iş parçacıklı senkronize çalışmayı sağlayabilir, bu da delme, iş parçası hareketi, takım değişimi ve mil konumlandırması gibi görevlerin rasyonel bir şekilde düzenlenmesini sağlar. Bu, bu görevlerden iki veya üçünün aynı anda tamamlanmasını mümkün kılar ve üretim verimliliğini önemli ölçüde artırır.

Kesme ana makinesi, çeliği sabit bir uzunlukta kesmek için bir şerit testere kullanır.

Bu üretim hattı, müşterilerin üretim hattının gelecekteki sistem yönetimini kolaylaştıran ayrılmış bir iletişim arayüzü ile donatılmıştır.

1. Üç boyutlu delme besleme arabası

Dişlilerden, servo motorlardan ve manipülatörlerden oluşur. Manipülatör iyi bir rijitliğe ve kararlılığa sahiptir, profil özelliklerine göre otomatik olarak yükselir ve alçalır ve iş parçasını otomatik olarak sıkıştırır. Manipülatör iş parçasını sıktıktan sonra, servo motor tarafından tahrik edilir. Dişli rafının iletimi altında, iş parçası, delme işleminin boyuna doğruluğunu sağlamak için X yönünde beslenir.

2. Üç boyutlu delme ana makinesi

Delme ana makinesi temel olarak bir taban, bir yatak, hareketli bir kaydırak, bir mil kutusu, bir üst baskı cihazı, bir yan sıkıştırma cihazı ve bir sıra takım magazinden oluşur.

Yatak iyi bir rijitliğe ve kararlılığa sahiptir, yüksek hızlı işlemenin neden olduğu yük ve titreşime dayanabilir ve takım tezgahının doğruluğunu sağlar.

Delme ana makinesine monte edilmiş 3 adet mil kutusu vardır, yani sabit taraf, hareketli taraf ve üst ünite mil kutusu, bunlar sırasıyla yatay ve dikey delme için kullanılır. Her mil kutusu bağımsız olarak çalıştırılabilir veya aynı anda delme işlemlerini tamamlayabilir, bu da üretim verimliliğini büyük ölçüde artırır. Her mil kutusu bir dizi BT40 yüksek hızlı mekanik mile sahiptir ve ilgili sıra tipi takım magazini 4 farklı çapta matkap ucu takabilir (mil üzerinde takım yoksa) ve iş parçası bir seferde sıkıştırıldığında 4 farklı delik çapını otomatik olarak işleyebilir.

Mil beslemesi bir servo motor tarafından tahrik edilir ve hızlı ileri, çalışma ileri ve hızlı geri, program kontrolü ile elde edilebilir; mil motoru bir mil servo motor tarafından tahrik edilir ve hız, geniş bir hız düzenleme aralığı ile kademesiz olarak ayarlanır.

Üç mil kutusu üniteleri yatak tarafına asılır ve her mil kutusu ünitesi, mil kutusunun yatay ve dikey hareketini sağlamak için iki set servo motor tarafından tahrik edilir, bu da bir bilyalı vida ile tahrik edilir ve hassas bir lineer yuvarlanma kılavuzu ile yönlendirilir. Bu ekipman, delme işlemi sırasında iş parçasını iki yönde bastırır. İş parçasının üzerinde, iş parçasını yatay destek silindirine bastırmak için bir silindir tahrikli baskı mekanizması ve iş parçasını yandan bastırmak için bir silindir tahrikli baskı mekanizması vardır.

3. 3D delme boşaltma kanalı

Bir redüktör, bir kanal desteği, bir destek silindiri, bir yan konumlandırma silindiri, bir zincir vb. den oluşur.
Kesme boşaltma kanalı, kesimden sonra iş parçasını taşımak için kullanılır. Redüktör, iş parçasını X yönünde hareket ettirmek için destek silindirini tahrik eder.

AnaSpesifikasyonlar:
