3 Takım Takım Magazini 3D CNC H Kiriş Delme, Diş Açma ve Kesme Makinesi Φ10 Hidrolik İşaretleme Ünitesi Karakter Boyutu
Üretim hattının amacı:

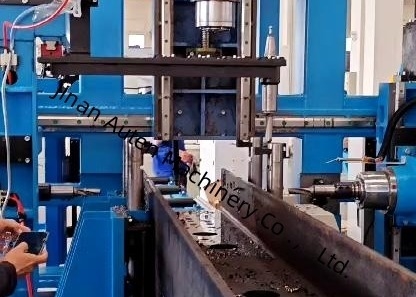

Bu üretim hattı öncelikle H şekilli çelik ve kanal çeliği dahil olmak üzere çelik malzemeler için delme, işaretleme, testereyle kesme ve kesme işlemleri için tasarlanmıştır.

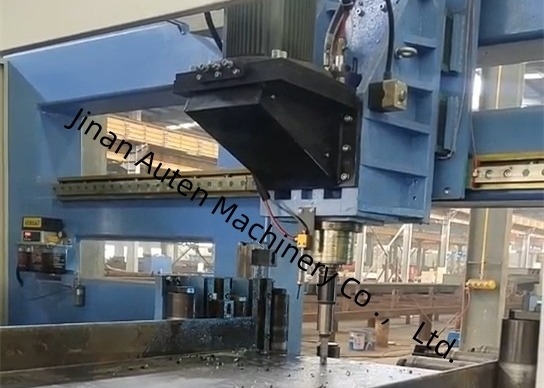

Delme ana makinesi, çeliğin üç yüzeyinde delme işlemleri yapmak için 3 adet BT40 yüksek hızlı iş mili kullanır; her yüzey için bir iş mili belirlenmiştir. İlgili sıra tipi takım magazini, 4 adede kadar takım spesifikasyonunu barındırabilir. CAD çizimlerini işleme programlarına dönüştürme ve çoklu iş parçacıklı senkronize çalışmayı destekleme yeteneği ile donatılmıştır, bu da delme, iş parçası hareketi, takım değişimi ve iş mili konumlandırması gibi görevlerin rasyonel organizasyonunu sağlar. Bu, bu görevlerden ikisi veya üçünün eş zamanlı olarak gerçekleştirilmesini sağlayarak üretim verimliliğini önemli ölçüde artırır.
Testere ana makinesi, çelik üzerinde sabit uzunlukta kesim yapmak için bir şerit testere kullanır.
Bu üretim hattı, müşterilerin üretim hattının gelecekteki sistemli yönetimi için bir ayrılmış iletişim arayüzü ile donatılmıştır.
1. Yazma cihazı
İş parçasını işaretleyin
2. Soğutma sistemi
Matkabı soğutmak için iş mili iç soğutma yöntemi kullanılır ve ayrıca harici bir soğutma cihazı da bulunmaktadır.
3. Hidrolik sistem
İş parçası presleme ve yazma cihazı için güç sağlamak için kullanılır.
4. Pnömatik sistem
Yan itme cihazı, iş mili üfleme vb. için güç sağlamak için kullanılır.
5. Yağlama sistemi
Merkezi yağlama ve manuel yağlamanın bir kombinasyonunu benimser. Belirli lineer kılavuzları ve vidalı milleri sabit bir zaman ve miktarda yağlamak için merkezi bir yağlama cihazı kullanılır ve diğer yağlama noktaları için manuel yağlama kullanılır.
6. Elektrik sistemi
Üretim hattının kontrol sistemi bir ana bilgisayar, PLC vb.'den oluşur.
Programlama yöntemi: İşleme programları oluşturmak için CAD çizimlerini veya işleme parametrelerini USB arayüzü veya klavye aracılığıyla girin. İşleme programı, parça numarasına göre herhangi bir zamanda saklanabilir, çağrılabilir, görüntülenebilir ve iletişim kurulabilir. Üretim hattı, her bir işleme parametresinin hem manuel olarak ayarlanmasını ve kontrol edilmesini hem de tüm sürecin otomatik olarak kontrol edilmesini gerçekleştirebilir.
AnaÖzellikler:
| Parametre |
Değer |
| İş parçası boyutu |
Genişlik aralığı |
150～1250mm |
| Yükseklik Aralığı |
100～600mm |
| Ham malzemenin uzunluk aralığı |
2000～12000mm |
| Bitmiş iş parçasının uzunluk aralığı |
2000～12000mm |
| Delme iş mili |
Delme iş mili sayısı |
3 |
| İş mili deliği konikliği |
BT40 |
| İş mili motor gücü |
11kW |
| Dönme hızı |
200~3000 dev/dak |
| Delme çapı aralığı |
φ5~φ30 |
| CNC ekseni |
X ekseni servo motor gücü |
Yaklaşık 4,4kW |
| X ekseni maksimum hızı |
40m/dak |
| Delme yatay konumlandırma ekseni için servo motor gücü |
Yaklaşık 1,5kW |
| Delme yatay konumlandırma ekseninin maksimum hızı |
10m/dak |
| Delme yatay besleme ekseni servo motor gücü |
Yaklaşık 2kW |
| Delme yatay konumlandırma ekseninin maksimum hızı |
10m/dak |
| Delme dikey konumlandırma ekseni servo motor gücü |
Yaklaşık 3kW |
| Delme dikey konumlandırma ekseninin maksimum hızı |
10m/dak |
| Delme dikey besleme ekseni servo motor gücü |
Yaklaşık 3kW |
| Delme dikey besleme ekseninin maksimum hızı |
10m/dak |
| Takım magazini |
Miktar |
3 takım |
| Tip |
sıra tipi |
| Takım miktarı |
4 x 3 |
| Hidrolik İşaretleme ünitesi |
Karakter adedi |
36 |
| Karakter boyutu |
Φ10 |
