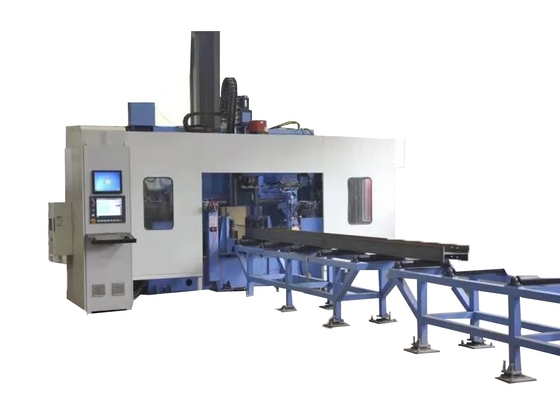

5-30 MM Delik Çapları CNC Kiriş Delme, Diş Açma ve İşaretleme Makinesi Hattı 4 X 3 Sıra Tarzı Takım Magazini

5-30 mm Değerli delikler CNC kiriş sondajı ve işaretleme makinesi

Makine kullanımı:

Bu alet makinesinin temel olarak H şekilli çelik ve kanal çelik gibi çelik malzemelerinde sondaj, dokunma ve işaretleme işlemleri için tasarlanmıştır.Çelik üç yüzeyinde sondaj yapmak için üç BT40 yüksek hızlı spindle kullanır, her yüzeye ayrılan bir spindle ile. Karşılıklı sıra tipi araç dergisi, 4'e kadar matkap özellikine sahip olabilir.

Yüksek işleme verimliliği, yüksek hassasiyeti, kullanıcı dostu işleyişi ve geniş uygulanabilirliği ile özelliklidir.ve ızgaralar.

Alet makinesinin yapısı ve konfigürasyonu:

Bu alet makinesinin temel olarak sondaj makinesi, besleme arabası, besleme kanalı, boşaltma kanalı, soğutma sistemi, hidrolik sistem, pnevmatik sistem,yağlama sistemi, ve elektrik sistemi.

Makine aracı sabit bir yatak ve hareketli bir iş parçası yapısı benimser. Bu yapıya sahip üç boyutlu sondaj ekipmanları otomatik üretimi kolaylaştırır.

1Besleme arabası.

Besleme arabası dişlilerden, servo motorlardan ve manipülatörlerden oluşur. Manipülatör iş parçasını sıkıştırır ve bir servo motor tarafından çalıştırılır.İş parçasının sondajın boyutlu işleme doğruluğunu sağlamak için X yönünde beslenir.

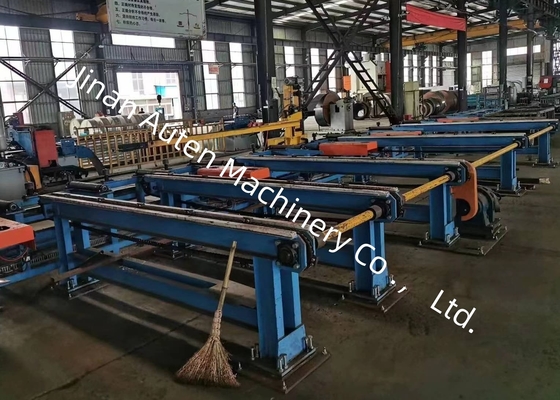

2Besleme kanalı

Besleme kanalı, bir kanal desteği, destek ruloları, yan konumlandırma ruloları, yan itme mekanizmaları, raflar vb.İş parçasının ön ucunu algılamak ve X yönünde işleme referansını belirlemek için kanalın ön ucunda bir fotoelektrik anahtar monte edilirYan konumlandırma rulo, iş parçasının Y yönünde kaba bir şekilde konumlandırılmasını gerçekleştirir ve yan itme mekanizması iş parçasını yan konumlandırma rulouna basar.

Özellikler:
