BT40 Ana Döner CNC 3D I-Döşeme H-Döşeme Borma Testere ve Tapping Makinesi Hattı 11KW Motor Gücü

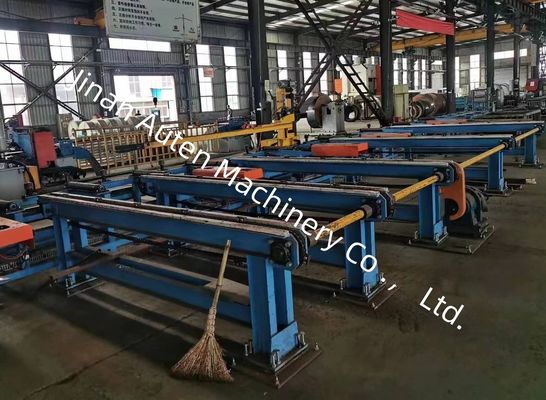

Büyük resim : BT40 Ana Döner CNC 3D I-Döşeme H-Döşeme Borma Testere ve Tapping Makinesi Hattı 11KW Motor Gücü

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	Auten
Sertifika:	ISO9001
Model Number:	BHD500

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1 set
Fiyat:	negotiable
Packaging Details:	wooden case
Delivery Time:	30 days
Supply Ability:	500 sets per year

İletişim

Detaylı ürün tanımı

Condition:	New	Max. Size Width x Height:	500×500mm
Min. Size Width x Height:	100×100mm	Beam Length:	2000～13000mm
Channel steel:	10#～40#	Main spindle model:	BT40
Motor Powerr :	11KW	Spindle speed:	100～3000 r/min

BT40 Ana Döner CNC 3D I-Döşeme H-Döşeme Borma Testere ve Tapping Makinesi Hattı 11KW Motor Gücü

Makine kullanımı:

Bu alet makinesinin temel olarak H şekilli çelik ve kanal çelik gibi çelik malzemeleri için sondaj, dokunma ve işaretleme işlemlerine adanmıştır.Çeliklerin üç yüzeyinde sondaj yapmak için üç BT40 yüksek hızlı spindle kullanır., her yüzey için belirlenmiş bir iğne ile.

Yüksek işleme verimliliği, yüksek hassasiyeti, kolay çalışması ve geniş uygulanabilirliği ile karakterize edilir.Kuleleri, ve ızgaralar.

BT40 Ana Döner CNC 3D I-Döşeme H-Döşeme Borma Testere ve Tapping Makinesi Hattı 11KW Motor Gücü 0

1- Çıkarma kanalı.
Serbestleme kanalı, bir kanal desteğinden, destek rulolarından vb. oluşur ve işlenmiş iş parçasını taşımak için kullanılır.
2Soğutma sistemi
Matkap, spindle iç soğutma yöntemi ile soğutulur.
3Hidrolik sistem.
İş parçasını sıkıştırma cihazı ve bıçak silindirini güçlendirmek için kullanılır.
4Pnömatik sistem.
İş parçasını sıkıştırmak, fırça üflemek vb. için güç sağlamak için kullanılır.

BT40 Ana Döner CNC 3D I-Döşeme H-Döşeme Borma Testere ve Tapping Makinesi Hattı 11KW Motor Gücü 1

5. Yağlama sistemi
Merkezi yağlama ve manuel yağlama kombinasyonu kullanılır.Merkezi bir yağlama cihazı, belirli doğrusal kılavuzları ve kurşun vidalarını zamanında ve miktarlı bir şekilde yağlamak için kullanılır, ve diğer yağlama noktaları manuel olarak yağlanır.

BT40 Ana Döner CNC 3D I-Döşeme H-Döşeme Borma Testere ve Tapping Makinesi Hattı 11KW Motor Gücü 2

6Elektrik sistemi
Makine aletinin kontrol sistemi bir ana bilgisayar, PLC vb.
Programlama yöntemi: İşleme programı oluşturmak için USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girer. İşleme programı saklanabilir,Parça numarasına göre herhangi bir zamanda görüntülenir ve iletilir.. Makine aracı, her bir işleme parametresi için hem manuel ayarlama hem de kontrolü hem de tüm sürecin otomatik kontrol işlemini gerçekleştirebilir.

Özellikler:

H ışını parametresi	Max. Boyut Genişlik x Yükseklik		500×500 mm
	Min. Boyut Genişlik x Yükseklik		100×100 mm
	Çizginin uzunluğu		2000-13000 mm
	Kanal çelik		10# ¢ 40#
Ana iğne	Ne kadar?		3
	Model		BT2
	Motor gücü		11 kW
	Döner hızı		100~3000 r/min
	Delik çapı		φ5?? φ30 mm
CNC ekseni	X eksenindeki servomotor gücü		Yaklaşık 4.5 kW
	Yatay sondaj konumlandırma ekseni servo motor gücü		Yaklaşık 1,5 kW
	Dikey sondaj konumlandırma ekseni servo motor gücü		Yaklaşık 3 kW
	Borma besleme servo motoru		Yaklaşık 2 kW
Araç dergisi	Ne kadar?		3
	Türü		Satır tarzı
	Araç magazin kapasitesi		4 x 3
İşleme Doğruluğu	Delik mesafesinin sapması	1 metrelik mesafede iki delik.	±0.5
		İzin verilen sapma değeri, delik mesafesinin her 1 metre eklenmesiyle ±0,2 mm artar ve maksimum ±2 mm'yi geçmez.
	Son marj sapması		±1,0 mm
