2 KW Servo Motor Borlama Girdi CNC H-Döşeme Borlama Kesme ve Tapping Makine hattı 500 × 500mm Boyut

2 KW Servo Motor Borlama Girdi CNC H-Döşeme Borlama Kesme ve Tapping Makine hattı 500 × 500mm Boyut

Makine kullanımı:

Bu makine alet, H şekilli çelik ve kanal çelik gibi çelik malzemeleri için sondaj, dokunma ve işaretleme işlemlerine adanmıştır.Çelik üç yüzeyde sondaj gerçekleştirmek için üç BT40 yüksek hızlı spindles kullanır, her yüzey için belirlenmiş bir iğne ile.

Yüksek işleme verimliliği, yüksek hassasiyeti, uygun çalışması ve geniş uygulanabilirliği ile ayırt edilir.,Kuleleri ve şebekeleri.

1. Borma makinesi

Buhur makinesi esas olarak bir taban, bir yatak, hareketli bir kaydırma, bir spindle kutusu, üst baskı cihazı, bir yan sıkıştırma cihazı ve bir sıra alet dergisinden oluşur.

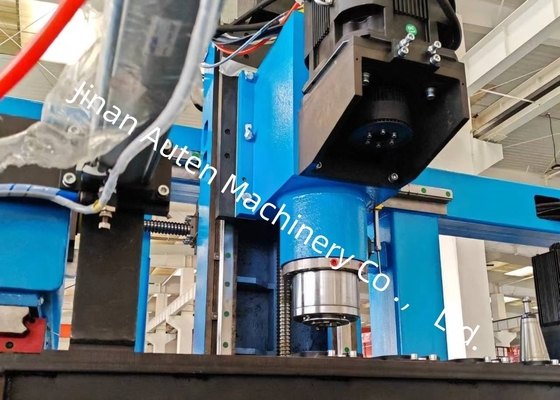

Makine aracı üç spindle kutusu ile donatılmıştır: sabit yan spindle kutusu, hareketli yan spindle kutusu ve üst birim spindle kutusu,Yatay ve dikey yönlerde sondaj işlemleri için kullanılanlarHer bir spindle kutusu bağımsız olarak çalışabilir ve üretim verimliliğini önemli ölçüde artıran aynı anda sondaj yapabilir.Her spindle kutusu BT40 yüksek hızlı mekanik spindles seti ile donatılmıştır, ve ilgili sıra alet dergisi, farklı çaplı en fazla 4 matkap yerleştirebilir (makine iğneye monte edilmediğinde).Tek bir iş parçası sıkıştırma 4 farklı delik çapı otomatik işleme olanak tanırDöner besleme, hızlı ileriye, çalışma besleme ve program kontrolü ile hızlı geri hareketlere izin veren bir servo motor tarafından çalıştırılır; Döner motoru bir döner servo motor tarafından çalıştırılır,geniş bir hız düzenleme aralığı ile adımsız hız ayarlama özelliği.

Üç spindle kutusu birimi yatağın kenarına monte edilmiştir. Her spindle kutusu birimi yatay ve dikey hareketleri gerçekleştirmek için iki servo motor seti tarafından çalıştırılır.Birincisi, birincisi, birincisi, ikincisi, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsü, üçüncüsüBorma işlemi sırasında, bu ekipman iş parçasını iki yönde bastırır:bir hidrolik silindir, iş parçasının üzerinde bir baskı mekanizmasını yatay destek silindirine karşı basmak için tahrik eder, diğer bir hidrolik silindir ise, iş parçasını yan taraftan sıkıştırmak için bir yan baskı mekanizmasını çalıştırır.

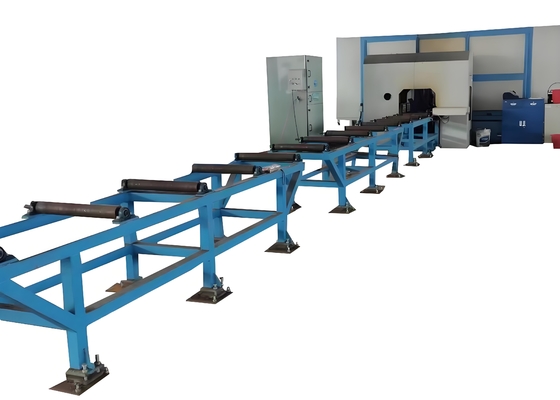

2Besleme kanalı.

Besleme kanalı bir kanal desteğinden, destek rulolarından, yan konumlandırma rulolarından, yan itme mekanizmalarından, raflardan ve diğer bileşenlerden oluşur.İşlenecek parçaları taşımak için tasarlanmıştırİş parçasının ön ucunu algılamak ve X yönü işleme referansını belirlemek için kanalın ön ucuna bir fotoelektrik anahtar yerleştirilmiştir.Yan konumlandırma silindirleri Y yönünde iş parçasının kaba konumlandırma gerçekleştirmek, yan itici mekanizmalar iş parçasını yan konumlandırma silindirlerine basarken.

Özellikler:
