100 mm kalınlıklı CNC plaka delme ve freze makinesi M3-M24 Tapping Diameter

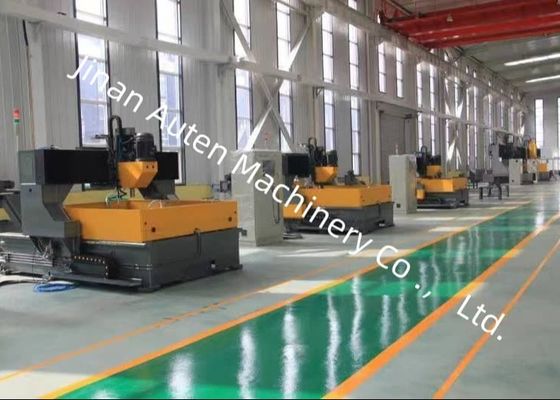

100mm Kalınlık CNC Plaka Delme ve Frezeleme Makinesi M3-M24 Kılavuz Çapı

Uygulama:

CNC portal delme ve frezeleme makinesi, esas olarak plaka/yapısal bileşenler (flanşlar, diskler, halkalar ve plakalar dahil) üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri için tasarlanmıştır ve iş parçası kalınlıkları etkili işleme aralığında olmalıdır. Tek malzemeli parçalarda ve kompozit malzemelerde delik delmeyi sağlar. Tüm işleme prosedürü dijital olarak kontrol edilir ve son derece kolay kullanım sağlar. Bu ekipman, yüksek hassasiyetle otomatik üretim, çok çeşitli ürünlere uyum sağlama ve seri üretimi kolaylaştırma yeteneğine sahiptir.

Özellikler:

Ekipman Yapısı:

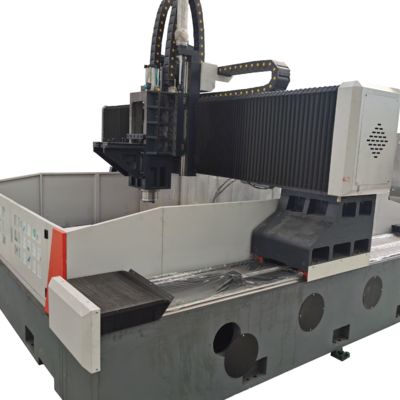

Esas olarak bir yatak çalışma tablası, hareketli bir portal, hareketli bir kayar sele, bir delme ve frezeleme güç kafası, otomatik bir yağlama cihazı, bir koruyucu cihaz, bir sirkülasyonlu soğutma cihazı, bir sayısal kontrol sistemi, bir elektrik sistemi ve diğer bileşenlerden oluşur. Rulmanlı kılavuz çiftleri tarafından desteklenir ve yönlendirilir ve hassas vidalı mil çiftleri tarafından tahrik edilir, makine takımı yüksek konumlandırma doğruluğuna ve tekrar konumlandırma doğruluğuna sahiptir.

1. Makine Yatağı ve Çalışma Tezgahı:

Makine yatağı kaynak işleminden geçer, ardından tavlanır ve hassas işlenir, bu da sıfır deformasyonla olağanüstü dinamik ve statik sertlik sağlar. Yatağın her iki tarafına iki adet yüksek hassasiyetli lineer kılavuz monte edilmiştir, bu da kılavuz kaydırıcılar üzerinde eşit kuvvet dağılımı sağlar ve makine takımının sertliğini ve ayrıca çekme ve basınca karşı direncini önemli ölçüde artırır. Tahrik sistemi, portalın Y ekseni boyunca hareketini kolaylaştıran çift taraflı tahrik için hassas bilyalı vida tertibatlarıyla eşleştirilmiş AC servo motorlar kullanır. Ek olarak, çalışma tezgahı bir hidrolik silindir sıkıştırma sistemi ile donatılmıştır.

2. Mobil Portal:

Mobil portal, gri demir (HT250) dökümlerden yapılmıştır ve ön tarafına iki adet ultra yüksek yük taşıma kapasiteli rulmanlı lineer kılavuz monte edilmiştir. Bir dizi hassas bilyalı vida, bir servo motorla birlikte, güç kafası kayar plakasının X ekseni boyunca hareket etmesini sağlar ve delme güç kafası bu kayar plakaya tutturulur. Portalın hareketi, hassas bir kaplin aracılığıyla bilyalı vida somununun bilyalı vida üzerinde dönmesini sağlayan bir servo motor aracılığıyla gerçekleştirilir.

3. Mobil Sele:

Mobil sele, hassas bir dökme demir yapısal bileşendir. İki adet ultra yüksek yük taşıma kapasiteli CNC lineer ray kaydırıcısı, bir dizi hassas bilyalı vida çifti ve servo motora bağlı yüksek hassasiyetli bir planet redüktör ile donatılmıştır. Güç kafasının ağırlığı, vida yükünü azaltmak ve vidanın hizmet ömrünü uzatmak için dengelenir. Delme güç kafasını Z ekseni boyunca hareket ettirerek hızlı ileri, çalışma ileri, hızlı geri ve güç kafasının durması gibi eylemleri ve otomatik talaş kırma, talaş geri çekme ve duraklatma işlevlerini sağlar.

CNC portal delme ve frezeleme makinesi, plaka ve yapısal bileşenlerin hassas işlenmesi için özel olarak tasarlanmış yüksek performanslı bir endüstriyel ekipmandır. Birincil uygulamaları, flanşlar, diskler, halkalar ve plakalar gibi iş parçalarını hedefleyen delme, pah kırma, kılavuz çekme ve frezeleme dahil olmak üzere kapsamlı bir operasyon yelpazesini kapsar ve kalınlıkları makinenin belirlenmiş etkili işleme aralığı dahilindedir.

Yüksek Hızlı CNC Plaka Delme ve Frezeleme Makinesi, çelik yapı atölyelerinde, rüzgar enerjisi ve köprü sektörlerinde çok önemlidir.

Çelik atölyelerinde, yapısal plakaların ve konektörlerin hassas bir şekilde delinmesini/frezelenmesini sağlayarak sağlam çerçeve montajı sağlar. Rüzgar enerjisi için, türbin kulelerini ve flanşları sert koşullara dayanacak şekilde hassasiyetle işler. Köprü yapımında, dinamik yükler altında kararlı, dayanıklı bağlantıları garanti ederek kirişleri ve braketleri işler. Verimliliği, bu kritik altyapı ve temiz enerji alanlarını destekler.
