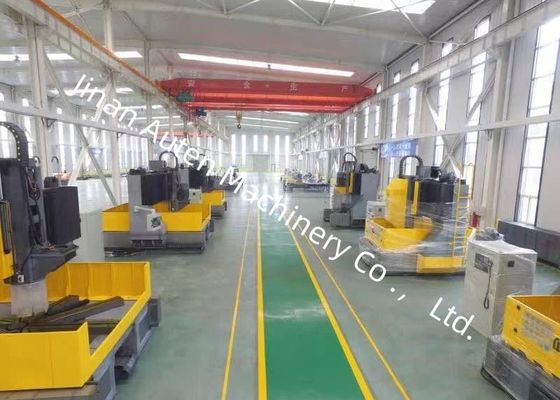

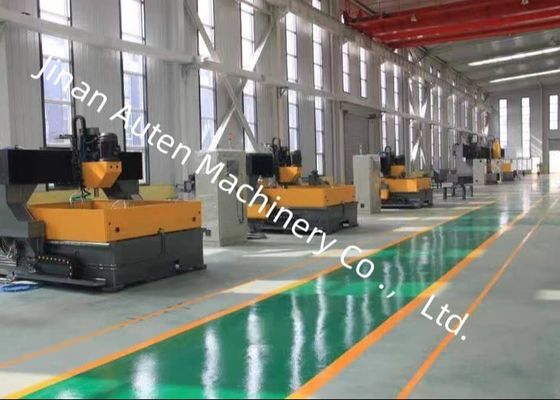

15KW Servo Spindle Motor Gücü CNC Gantry Flange Borma Makinesi 40mm Borma Çapı

15KW Servo İş Mili Motor Gücü CNC Köprü Tipi Flanş Delme Makinesi 40mm Delme Çapı

Uygulama:

CNC köprü tipi delme ve frezeleme makinesi, esas olarak, iş parçası kalınlıkları etkili işleme kapsamı içinde kalan flanşlar, diskler, halkalar ve plakalar gibi plaka ve yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri gerçekleştirmek için tasarlanmıştır. Hem tek malzemeli parçalarda hem de kompozit malzemelerde delik ve kör deliklerin delinmesini kolaylaştırır. Tüm işleme süreci dijital olarak yönetilir ve son derece kullanıcı dostu bir çalışma sağlar. Bu ekipman, yüksek hassasiyetle otomatik üretimi gerçekleştirebilir, çoklu çeşitlere uyum sağlayabilir ve seri üretimi destekleyebilir.

Özellikler:

1. Delme Kafası:

Delme güç kafası, tork çıkışını artırmak için gücü özel bir hassas iş miline dişli bir senkron kayış aracılığıyla ileten özel bir servo iş mili motoru kullanır. İş mili, kademesiz hız değişimi sağlayan bir Japon açılı temaslı yatak konfigürasyonu (önde dört ve arkada iki, toplam altı sıra) ile donatılmıştır. Hızlı ve kolay takım değişimi sağlayan pnömatik bir takım değiştirme sistemi ile donatılmıştır.

Besleme hareketi, bir servo motor ve bir bilyalı vida ile tahrik edilir. X ve Y eksenleri bağlantı işlevselliğini destekler ve doğrusal ve dairesel enterpolasyon işlemleri sağlayan yarı kapalı döngü kontrolü kullanır. İş mili ucu, yüksek hızlı bir döner bağlantı ile birlikte bir BT50 konik deliğe sahiptir ve merkez çıkışından yüksek hızlı U-matkap ile işleme yapabilir.

2. İletim Cihazı:

Pürüzsüz çalışma sağlayan ve ağır yük kapasitesini etkili bir şekilde artıran, Tayvan'dan ithal edilen kılavuz raylar ve kaydırıcılar içeren yüksek hassasiyetli bir tasarım benimser.

(1) X ekseni ve Z ekseni, sırasıyla yanal ve boyuna hareket için kılavuz ve yük taşıyan raylar olarak iki adet döner lineer kılavuz kullanır ve bu da yüksek hızlı delme için teknik gereksinimleri karşılayabilir. X ekseni ve Z ekseninin iletimi, doğrusal hareket sağlamak için hassas bilyalı vidaları döndürmek için AC servo motorlar kullanır.

(2) Y ekseni, her iki tarafta iki adet ağır hizmet tipi döner lineer kılavuz ile donatılmıştır, bunlardan biri, Y ekseni kayar rayını toplu olarak oluşturan bir yan asılı yapıya sahiptir. Bu konfigürasyon, köprü tipi çerçevenin yüksek rijitlik ve mukavemet gereksinimlerini karşılar ve aynı zamanda düşük sürtünme katsayısı, yüksek hareket hızı, mükemmel titreşim emme performansı ve uzun bir hizmet ömrü gibi teknik avantajları da bünyesinde barındırır.

X ekseni iletimi, çift servo motor senkron tahrik teknolojisini benimser: Her iki tarafa bir servo motor takılır, bu da bilyalı vidaları senkron olarak döndürerek köprü tipi çerçeveyi hareket ettirir ve CNC işleme işlemlerini sağlar.

CNC köprü tipi delme ve frezeleme makinesi, özellikle plaka ve yapısal bileşenlerin hassas işlenmesi için geliştirilmiş yüksek performanslı bir endüstriyel cihazdır. Ana uygulamaları, flanşlar, diskler, halkalar ve plakalar gibi iş parçalarına odaklanarak, kalınlıkları makinenin belirtilen etkili işleme aralığı içinde sıkı bir şekilde olmak üzere, delme, pah kırma, kılavuz çekme ve frezeleme dahil olmak üzere geniş bir yelpazede işlemleri kapsar.

Yüksek Hızlı CNC Plaka Delme ve Frezeleme Makinesi, çelik yapı atölyeleri, rüzgar enerjisi üretimi ve köprü inşaatı gibi sektörlerde önemli bir rol oynamaktadır.

Çelik yapı atölyelerinde, yapısal plakaların ve bağlantı bileşenlerinin hassas bir şekilde delinmesini ve frezelenmesini sağlayarak, çerçevelerin sağlam bir şekilde monte edilmesini sağlar. Rüzgar enerjisi alanında, türbin kulelerini ve flanş parçalarını yüksek hassasiyetle işleyerek, zorlu çevre koşullarına dayanmalarını sağlar. Köprü inşaatı için, dinamik yükler altında kararlı ve dayanıklı bağlantılar sağlayarak kirişlerin ve braketlerin işlenmesini gerçekleştirir. Operasyonel verimliliği, bu kritik altyapı ve temiz enerji alanlarına güçlü destek sağlar.
