2000～13000mm Kiriş Uzunluğu Yüksek Hızlı CNC H Kiriş Delme Makinesi 10#～40# U Kanal Çeliği
Makine aracı kullanımı:
Bu makine aracı, öncelikle H şekilli çelik, U kanal çeliği ve diğer çelik türleri üzerinde delme, kılavuz çekme ve işaretleme işlemleri için tasarlanmıştır. Çeliğin üç yüzeyinde delme yapmak için üç adet BT40 yüksek hızlı iş mili kullanır ve her yüze bir iş mili atanır. İlgili sıra tipi takım magazini, 4 farklı özellikte matkap ucu tutabilir.
Yüksek işleme verimliliğine, yüksek hassasiyete, kolay kullanıma ve geniş uygulanabilirliğe sahiptir. Bu nedenle, inşaat, garajlar, kuleler ve ızgaralar dahil olmak üzere çelik yapı endüstrilerinde yaygın olarak kullanılmaktadır.
Özellikler:
| H kiriş parametresi |
Maks. Boyut Genişlik x Yükseklik |
500×500mm |
| Min. Boyut Genişlik x Yükseklik |
100×100mm |
| Kiriş Uzunluğu |
2000～13000mm |
| |
U kanal çeliği |
10#～40# |
| Ana iş mili |
Adet |
3 |
| Model |
BT40 |
| Motor gücü |
11 kW |
| İş mili hızı |
100～3000 dev/dak |
| Delik çapı |
φ5～φ30 mm |
| CNC ekseni |
X ekseninin servo motor gücü |
Yaklaşık 4,5 kW |
| Yatay delme konumlandırma ekseninin servo motor gücü |
Yaklaşık 1,5 kW |
| Dikey delme konumlandırma ekseninin servo motor gücü |
Yaklaşık 3 kW |
| Delme beslemesinin servo motoru |
Yaklaşık 2 kW |
| Takım magazini |
Adet |
3 |
| Tip |
Sıra stili |
| Takım magazini kapasitesi |
4 x 3 |
| İşleme Hassasiyeti |
Delik mesafesi sapması |
1 metre içinde iki delik |
±0,5 |
| İzin verilen sapma değeri, delik mesafesinin her 1 metresi için ±0,2 mm artar ve maksimum ±2 mm'yi geçmez |
| Uç kenar sapması |
±1,0 mm |
Makine Aracı Yapısı ve Konfigürasyonu:
Bu makine aracı, öncelikle delme ünitesi, besleme arabası, besleme kanalı, boşaltma kanalı, soğutma sistemi, hidrolik sistem, pnömatik sistem, yağlama sistemi ve elektrik sistemi gibi bileşenlerden oluşur. Makine aracı, sabit bir yatak ve hareketli bir iş parçası içeren bir yapı benimser. Bu üç boyutlu delme yapısı, otomatik üretimi kolaylaştırır.
1. Delme Makinesi
Delme makinesi, öncelikle bir taban, yatak, hareketli kaydırak, iş mili kutusu, üst baskı cihazı, yan sıkıştırma cihazı ve sıra takım magazinden oluşur.

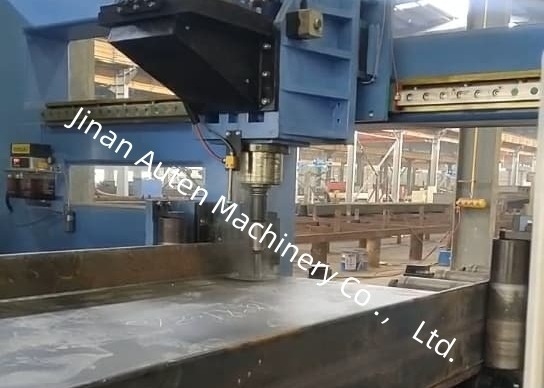

Makine aracı, yatay ve dikey yönlerde delme işlemleri için sırasıyla kullanılan üç iş mili kutusu ile donatılmıştır: sabit yan iş mili kutusu, hareketli yan iş mili kutusu ve üst ünite iş mili kutusu. Her iş mili kutusu bağımsız olarak çalışabilir ve aynı anda delme yapabilir, bu da üretim verimliliğini önemli ölçüde artırır. Her iş mili kutusu, bir dizi BT40 yüksek hızlı mekanik iş mili ile donatılmıştır ve ilgili sıra takım magazini, farklı çaplarda maksimum 4 matkap ucu barındırabilir (iş miline takılı takım yokken). Bu, tek bir iş parçası sıkıştırmasında 4 farklı delik çapının otomatik olarak işlenmesini sağlar.
2. Besleme Arabası
Besleme arabası, dişlilerden, servo motorlardan ve manipülatörlerden oluşur. Manipülatör iş parçasını sıkıştırır ve bir servo motor tarafından tahrik edilir. Dişli rafının iletimi yoluyla, iş parçası X yönünde beslenir ve delme işleminin boyuna işleme doğruluğunu sağlar.

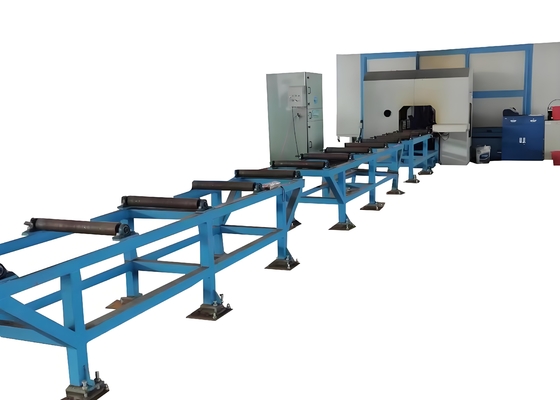

3. Besleme Kanalı
Besleme kanalı, bir kanal braketi, destek silindirleri, yan konumlandırma silindirleri, yan itme mekanizmaları, raflar ve diğer bileşenlerden oluşur. İşlenmeyi bekleyen iş parçalarını taşımak için tasarlanmıştır. İş parçasının ön kenarını tespit ederek X yönü işleme referansını belirlemek için kanalın ön ucuna bir fotoelektrik anahtar monte edilmiştir. Yan konumlandırma silindirleri, iş parçasının Y yönünde kaba konumlandırmasını gerçekleştirirken, yan itme mekanizmaları iş parçasını konumunu sabitlemek için yan konumlandırma silindirlerine bastırır.
Bu makine aracı, öncelikle H şekilli çelik, U kanal çeliği ve çeşitli diğer çelik türleri üzerinde delme, kılavuz çekme ve işaretleme işlemleri yapmak için tasarlanmıştır. Farklı özelliklere sahip çok çeşitli çelik iş parçalarını işleyebilir, hassas ve verimli işleme sağlar. Örneğin, numune gösterimlerinde, farklı flanş genişliklerine ve ağ kalınlıklarına sahip standart H şekilli çelik numuneler ve farklı boyutlardaki U kanal çeliği numuneler üzerinde işleme yeteneklerini etkili bir şekilde sergileyebilir. Bu sergilenen numuneler, makine aracının doğru delik konumları, pürüzsüz kılavuz çekilmiş dişler ve net işaretleme desenleri elde etme yeteneğini açıkça göstererek, pratik uygulamalardaki yüksek hassasiyetini ve güvenilirliğini tam olarak yansıtır. Bu tür numune gösterimleri, müşterilerin makine aracının performansını ve belirli işleme ihtiyaçlarına uygunluğunu anlamaları için kanıt sağlar.
Yüksek Hızlı CNC H Kiriş Delme Makinesi, çelik yapı atölyelerinde ve köprü yapımında önemli uygulamalar bulur.
Çelik yapı atölyelerinde, çerçeveler ve destekler için H kirişleri hassas bir şekilde işleyerek kararlı montaj sağlar. Köprüler için, uzun süreli yüklere dayanacak yapısal bütünlüğü artırarak yüksek doğrulukta H kiriş delme işlemini gerçekleştirir. Verimliliği, bu kritik altyapı sektörlerini güvenilir bir şekilde destekler.
